棒料进给式自动切割加工设备结构设计

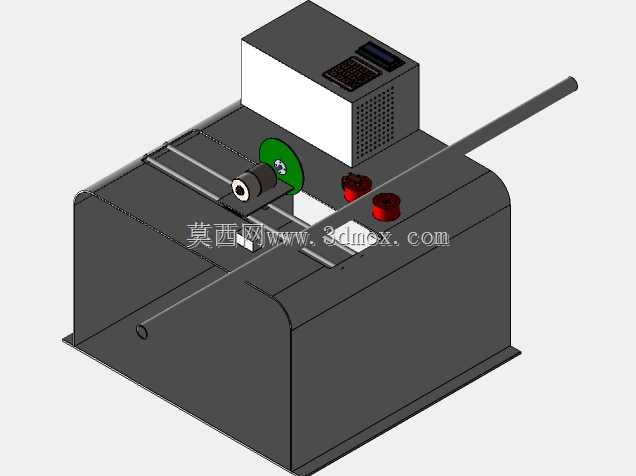

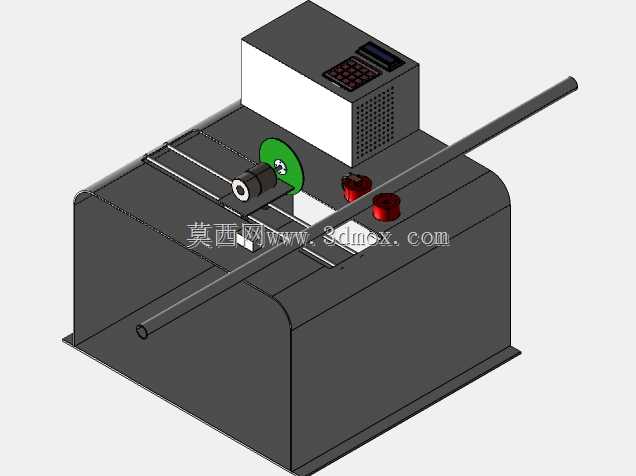

在五金加工、小规格金属型材量产的车间场景里，长棒料的定长切断是非常高频的前道工序，传统手工送料配合砂轮切割的作业模式，不仅尺寸一致性差，操作人员近距离接触高速旋转的切割片也存在不小的安全隐患，这款自动切割机的结构设计，正是针对这类批量下料场景的痛点做的针对性优化。设备整体采用一体式台座布局，所有功能组件都集成在封闭的钣金台面上，底部预留的安装法兰边可以直接固定在车间混凝土地台或者型钢支架上，不需要额外做复杂的调平结构，台座内部预留了走线和排屑的空腔，切割产生的细碎切屑可以顺着台面的倾斜导槽汇集到侧方的排屑口，不需要操作人员频繁清理作业台面。核心的切割执行单元采用高速旋转的薄片砂轮切割结构，切割头的进给轨迹做了直线导向约束，配合可调整的行程限位块，可以精准控制切割的下刀深度，避免切到下方的定位工装造成刀具损耗。送料机构采用贯穿式的长导槽设计，长棒料可以从设备一侧的进料口穿入，顺着导槽的V型定位面持续进给，导槽侧面设置的可调压紧块可以根据棒料的实际直径调整夹持间隙，不管是圆钢、薄壁铝管还是小规格的异性型材，都能保证送料过程中不会出现偏移窜动。设备上方集成的控制箱体整合了进给参数设置、切割启停的操作单元，操作面板朝向操作人员的上料工位倾斜布置，站在设备前方就可以直接完成参数调整和作业启停，不需要侧身操作额外的控制柜。设计过程中特意将切割工位和上料工位做了物理隔断，切割区域的钣金护罩可以阻挡切割过程中飞溅的火花和磨屑，操作人员只需要在护罩外侧完成棒料的续接即可，不需要近距离接触切割作业区。设备的安装边界充分考虑了中小型加工车间的场地限制，整体宽度控制在常规车间通道允许的范围内，进料侧和出料侧只需要预留足够的棒料堆放空间即可，不需要额外占用过大的作业面积，导槽的中心高度匹配常规作业的操作高度，操作人员长时间上料作业也不容易产生疲劳。切割头的驱动电机和进给驱动组件都采用模块化安装结构，后期维护时只需要拆卸对应的安装压板就可以完成组件更换，不需要对整体台座做拆解，大幅降低了设备的后期维护成本。
