壁挂式工业气动控制柜体结构设计

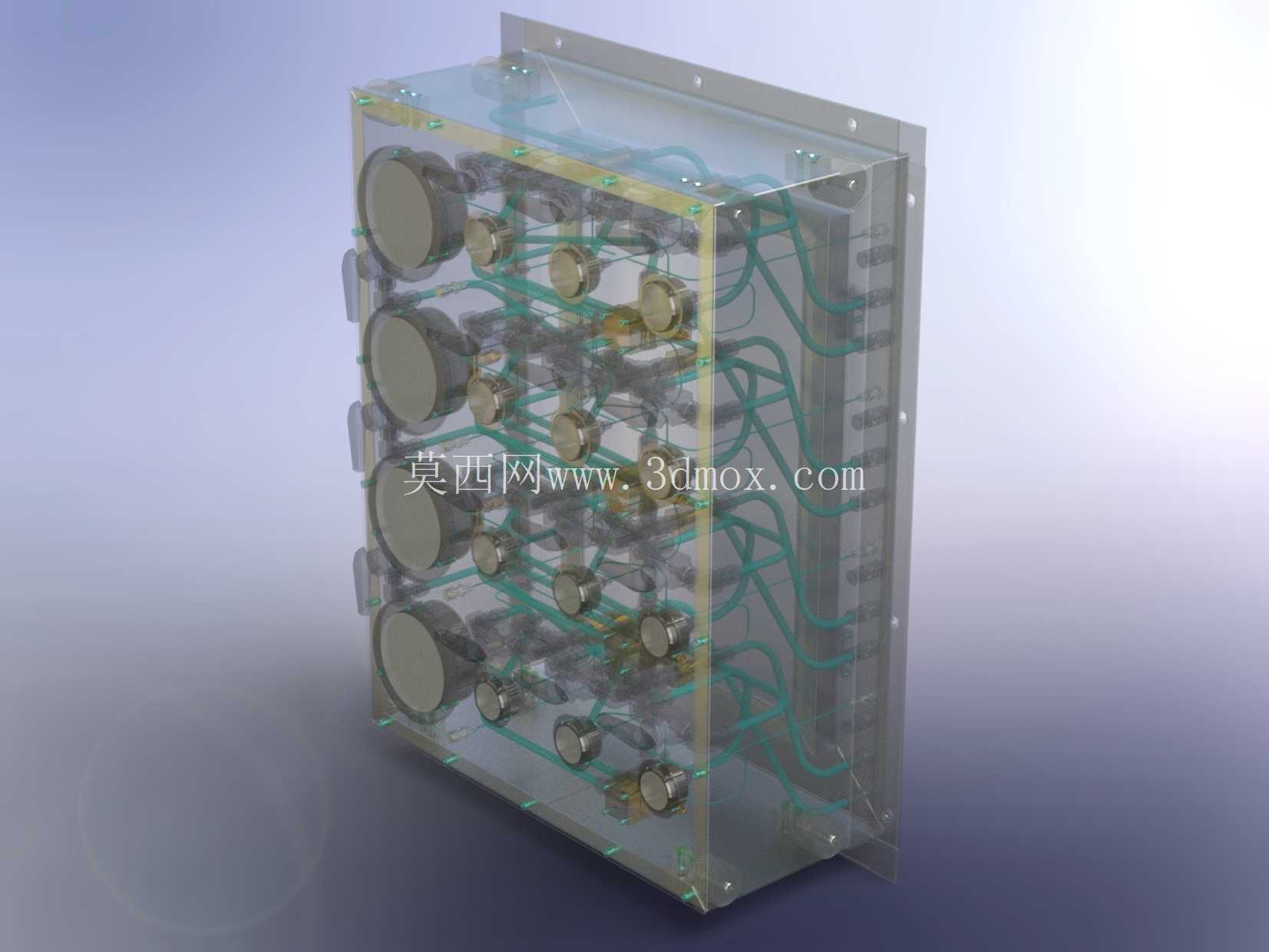

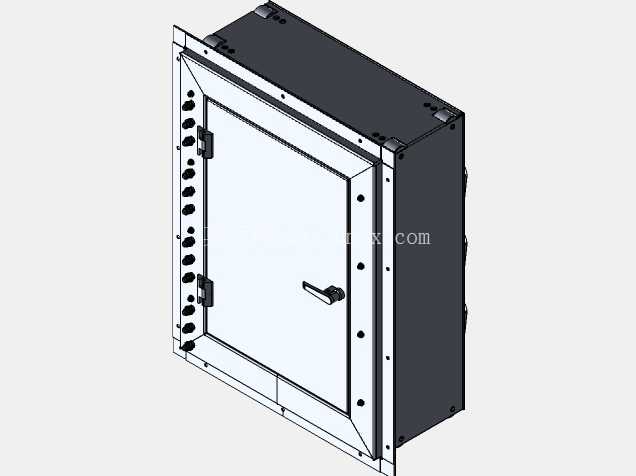

　　这款壁挂式气动控制柜体，主要面向车间分散式气动回路控制场景设计，常见于自动化生产线旁、工位侧墙安装，用来集中布置气动阀组、气源处理元件、回路控制模块，替代零散安装的气动元件排布，减少现场气源管路的杂乱走线，同时给内部气动元件提供可靠的防护，避免车间切削液飞溅、粉尘堆积对阀件密封件造成的老化损伤。从结构设计逻辑来看，柜体采用壁挂式安装思路，背部预留整面贴合安装面，可直接通过膨胀螺栓或挂装件固定在混凝土墙面、设备侧立板上，不需要额外落地支架，能充分利用车间竖向空间，减少生产区域的地面占用，对于工位排布紧凑的装配线、机加工单元来说，这种安装方式能大幅提升空间利用率。柜体的门板采用单开门外开结构，门轴设置在侧边，搭配嵌入式旋转把手，把手带锁止结构，非授权人员无法随意开启柜门，避免现场无关人员触碰阀件造成气动回路误动作。门板内侧一圈布置连续的密封胶条安装槽，胶条采用闭孔发泡材质，柜门闭合后胶条被均匀压缩，能达到IP54级别的防护能力，可阻挡日常车间清扫的水花飞溅、粒径较大的金属粉尘进入柜体内部，适配多数机加工、装配车间的现场环境。柜体左侧侧板预留了整排的管路穿装孔位，孔位采用等间距排布，每个孔位都预留了管接头安装的螺纹余量，现场布线时可根据实际接入的气路数量选择对应位置开孔，安装快插接头或穿板接头，气源主管路从侧边接入后直接连接到内部的气源处理三联件，再分路到各个电磁阀组，管路走线可沿着柜体内部预设的走线槽排布，避免管路交叉弯折造成的气阻增大。柜体的框架采用折弯钣金拼焊结构，边角处做了圆弧过渡处理，既避免钣金锐边造成安装人员划伤，也能提升框架整体的抗扭刚度，在壁挂安装时不会因为内部元件重量造成柜体框架变形。

　　门板和柜体框架的连接采用隐藏式铰链，铰链安装在柜体内部，从外部无法直接拆卸，能提升柜体的防破坏能力，同时铰链的开合角度可以达到120度，完全开启后内部的阀组安装板完全暴露，方便后期维护时更换阀件、调整气路参数。内部安装板采用可拆卸式镀锌钢板设计，安装板上预留了通用的元件安装孔位矩阵，不管是标准的电磁阀岛、还是独立布置的减压阀、过滤器，都可以通过螺栓直接固定在安装板上，不需要现场二次打孔，安装板可整体从柜体中抽出，在车间装配区提前完成所有阀件、管路的预装调试后，再整体推入柜体固定，能大幅减少现场安装的工作量。

　　柜体顶部和底部都预留了接地螺栓安装位，可直接连接车间接地网，避免气动元件静电积累造成的元件损坏，同时柜体的门板和框架之间预留了接地跨接线的安装位置，保证整个柜体的电气连续性。从安装边界来看，柜体背部的挂装孔位采用上下两排对称布置，孔位间距符合常规工业柜体壁挂安装的通用尺寸，安装时不需要重新配打非标准孔位，可直接适配市面上通用的壁挂安装支架。门板关闭后，把手突出门板表面的尺寸控制在合理范围，不会因为突出过多造成现场人员过往时磕碰，柜体的深度尺寸经过优化，既可以容纳常规厚度的电磁阀岛、气源处理件，也不会因为深度过大突出墙面过多影响车间通道通行。

　　在实际使用场景中，这类气动控制柜常用来给单个工位或者小型设备提供气动动力分配，比如工装夹具的夹紧回路控制、气动执行元件的动作逻辑控制，相比落地式柜体，壁挂式的安装位置更高，不容易被现场转运的工件、叉车磕碰，也能避免地面积水浸泡柜体底部造成的钣金锈蚀。柜体表面采用静电喷塑处理，涂层附着力强，耐车间常见的油污、弱腐蚀介质，长期使用也不会出现涂层脱落、生锈的问题。设计过程中充分考虑了现场维护的便利性，柜门开启后没有多余的结构遮挡内部元件，日常巡检时可以直接观察各个压力表的数值、阀件的工作状态，不需要完全拆卸柜体部件，更换滤芯、调整压力参数时操作空间充足，不会因为内部空间局促造成操作困难。
