自行车电机安装固定夹具结构设计

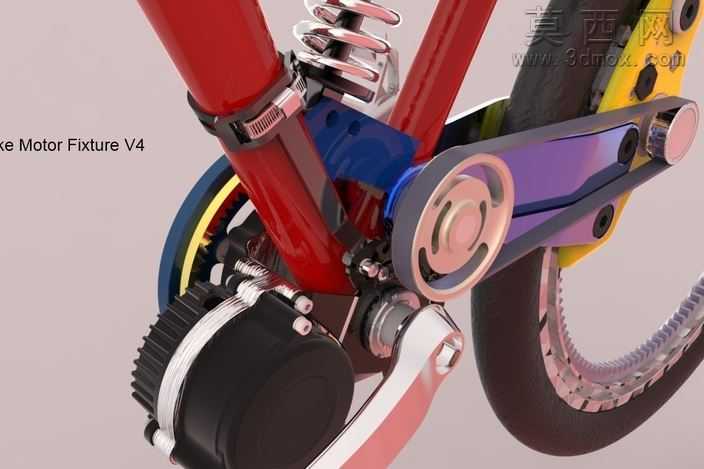

本作品为适配自行车改装场景的电机安装固定夹具三维设计，建模阶段采用自顶向下的设计思路，先完成自行车车架、后轮、传动齿盘等周边装配部件的基准匹配，确保夹具的安装孔位、贴合曲面完全适配自行车后三角车架的管径与弧度，避免后续装配出现干涉问题。建模过程中对夹具的各组成部件进行了独立参数化构建，包含与车架管身贴合的弧形抱箍结构、承托电机主体的支撑基座、连接传动组件的定位轴座、用于锁紧固定的喉箍配合位等结构，每个部件的尺寸公差都预留了实际生产的装配余量，同时对活动连接部位做了间隙优化，保证夹具安装后不会影响自行车后轮的正常转动与避震结构的行程活动。材质渲染阶段针对不同部件做了差异化的材质表现，与车架接触的抱箍部分采用高强度工程塑料材质，呈现哑光深蓝色的质感，既保证结构强度又避免刮伤车架漆面；支撑基座部分采用阳极氧化金属材质，呈现紫蓝色金属光泽，还原铝合金机加工件的表面质感；锁紧喉箍采用不锈钢材质，还原金属拉丝与箍带的纹理细节；电机主体部分做了黑色磨砂塑料与银色金属端盖的材质区分，橡胶传动轮部分还原了橡胶材质的哑光粗糙质感，弹簧部件还原了金属镀铬的亮面反光效果，整体渲染光影柔和，清晰展现各部件的装配关系与结构层次。设计过程中充分考虑了夹具的实用性，弧形抱箍的弧度完全匹配圆形车架管的曲率，配合不锈钢喉箍可以实现免打孔安装，不会破坏自行车原有车架结构；电机支撑座的位置经过反复调整，保证电机输出轴上的摩擦轮可以紧密贴合自行车后轮胎侧，实现可靠的摩擦传动，同时预留了位置调节空间，可适配不同胎宽的自行车型号；夹具的整体结构紧凑，安装后不会超出自行车原有轮廓过多，避免骑行过程中发生剐蹭，各边角位置都做了圆角处理，消除尖锐棱角带来的安全隐患。
