带安装孔位的开合式轴夹紧固定座结构

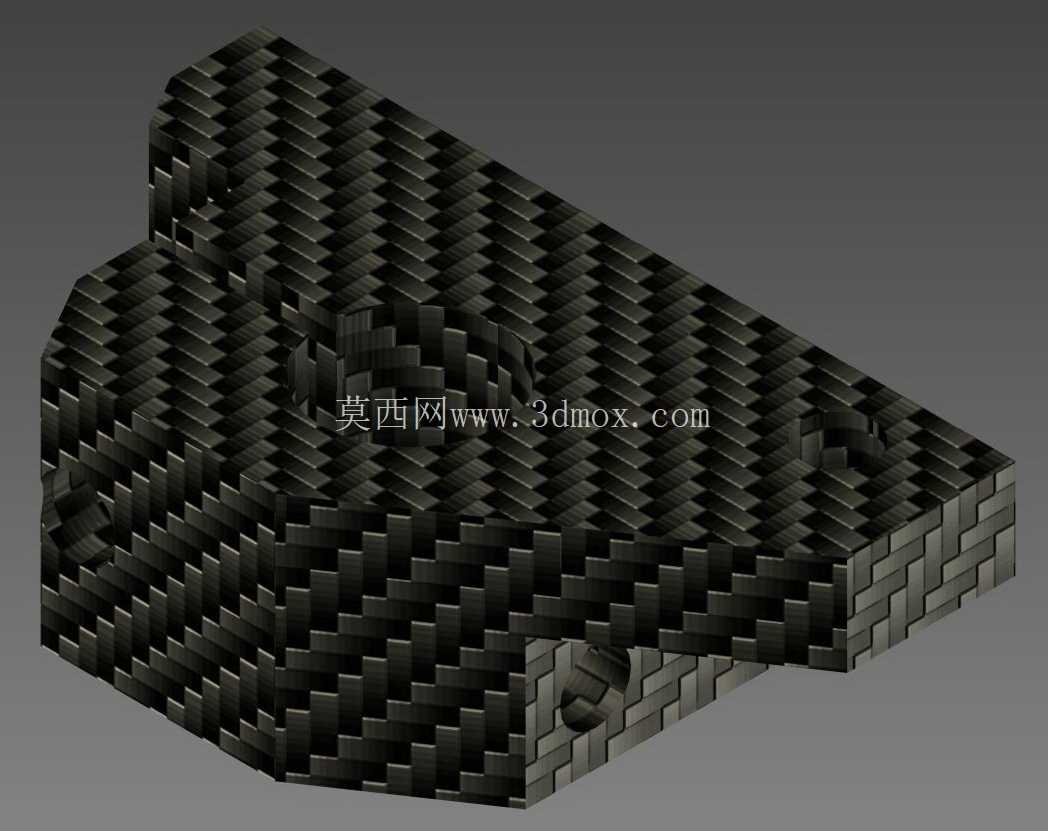

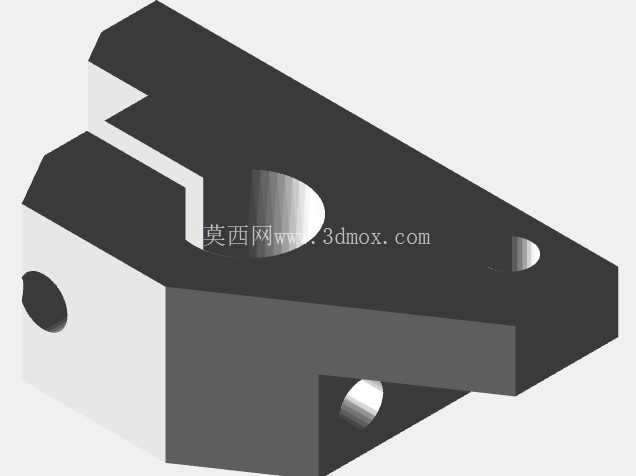

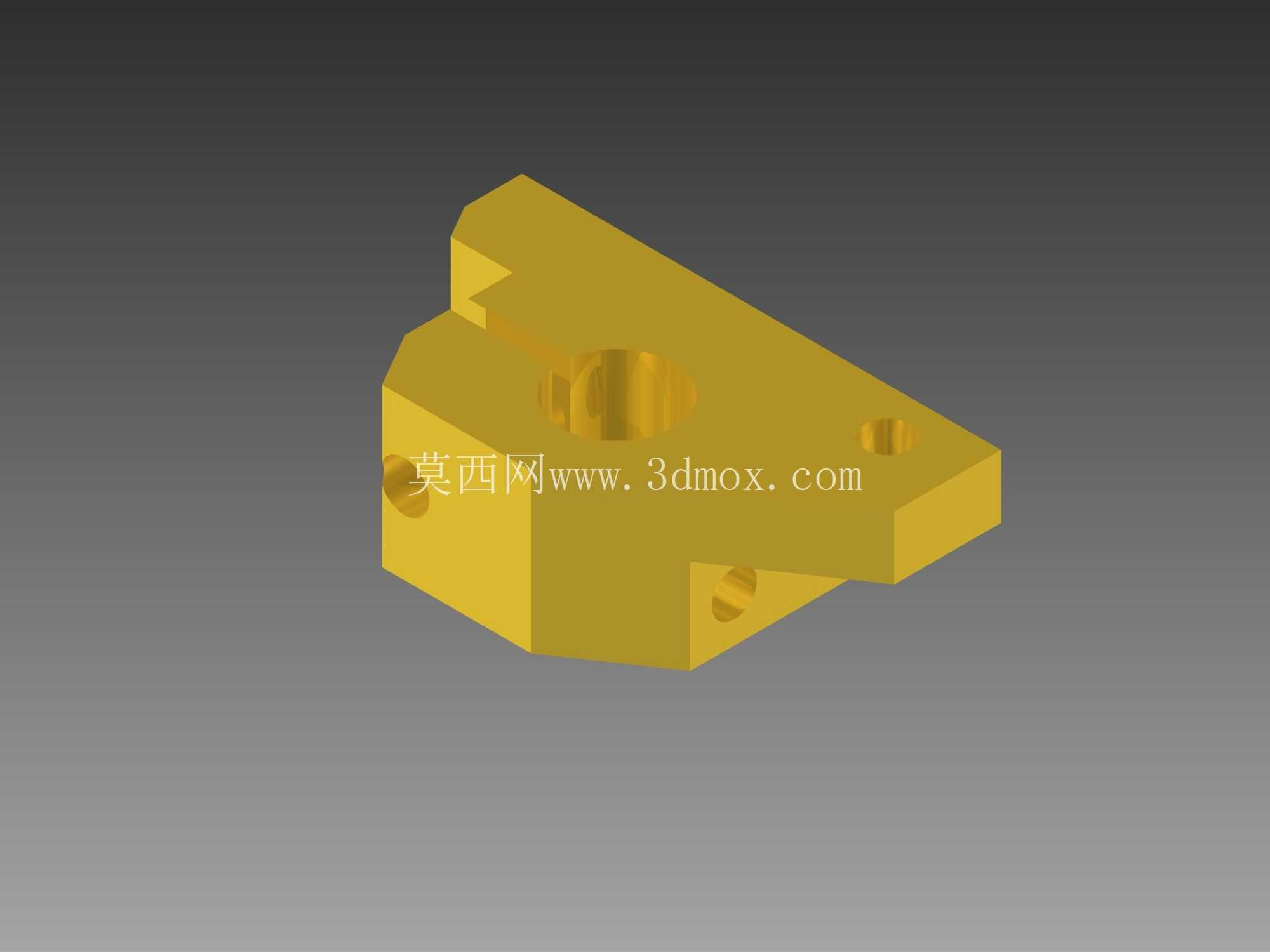

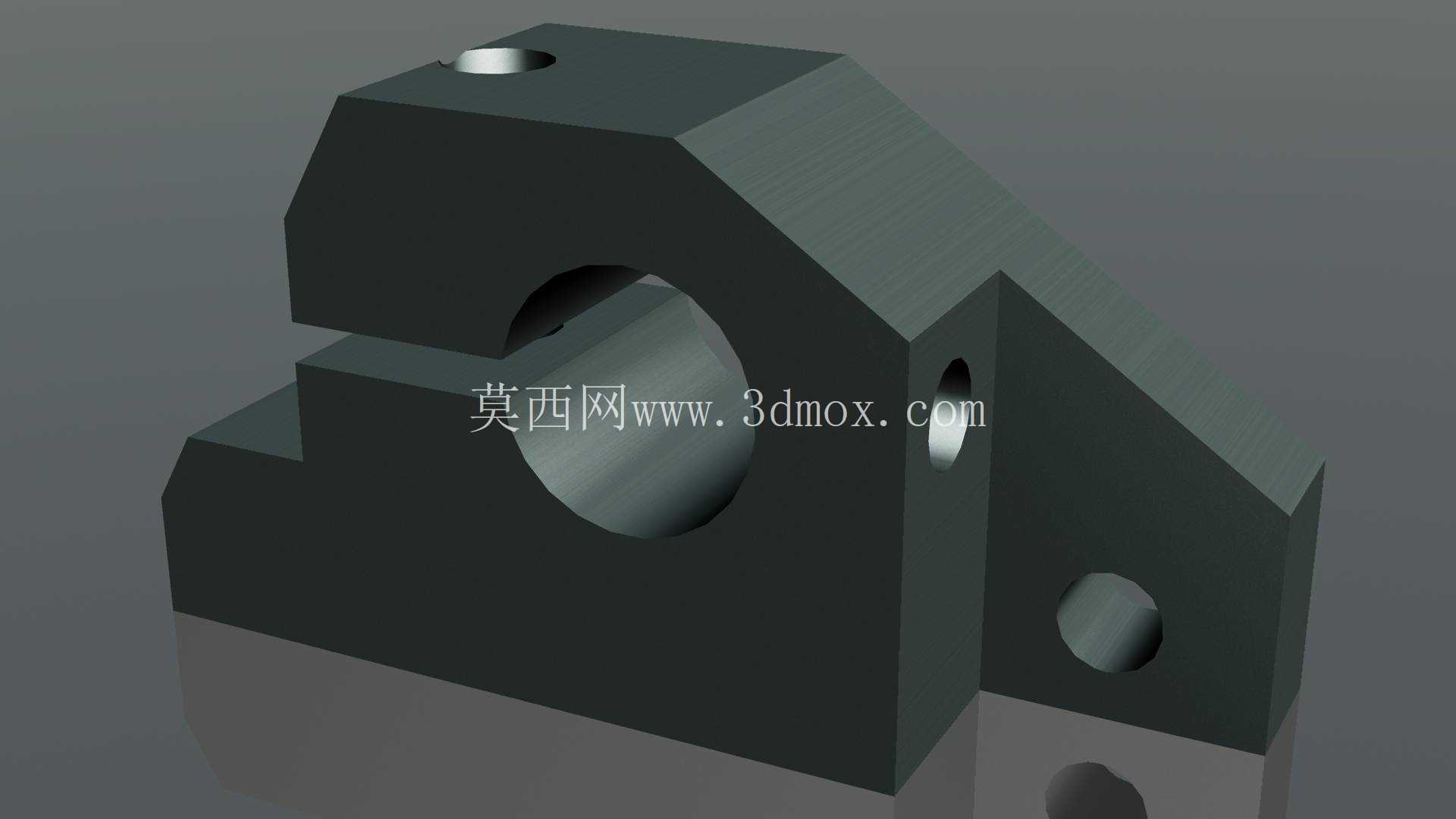

　　在非标自动化生产线的物料输送工位、小型工装夹具的定位模块、检测设备的导向轴支撑单元里，这类开合式轴夹紧固定座是出镜率极高的基础连接件，它不需要提前将轴从端部穿入安装位，可直接在轴的任意径向位置完成抱合固定，大幅降低设备后期维护、轴系调整的拆装工作量，尤其适合已经预装完成的长轴系改造场景，能避免拆卸整根轴带来的同轴度偏差、装配复位误差等问题。从结构功能来看，这个零件的核心功能是实现轴类零件与安装基面的刚性连接，主体采用一体式开合抱夹结构，中间的大直径通孔为轴穿装通道，上方的开口槽将主体分为上下两个抱紧臂，顶部的螺纹孔用于穿装锁紧螺钉，拧紧螺钉时上下臂产生弹性形变，抱紧中间的轴实现周向与轴向的固定，相比传统的整体式轴座，这种结构的轴位置调整自由度更高，不需要沿轴的轴向滑动拆装，在空间紧凑、轴上预装零件较多的设备内部，安装操作的便利性优势十分明显。

　　设计思路上，这个零件优先考虑了安装的便捷性与连接刚性的平衡，主体侧面延伸出带安装孔的固定支耳，支耳上的两个通孔用于穿装螺栓将整个座体固定在设备安装基面，支耳与主体连接位置做了加厚过渡处理，避免锁紧轴或者设备运行振动时出现应力断裂；抱夹内孔的加工精度控制在IT7级，表面粗糙度不高于Ra1.6，保证与轴的接触面积足够，抱紧时不会出现轴面压伤或者打滑偏移的问题；开口槽的宽度经过计算，既保证锁紧时上下臂有足够的弹性变形量实现抱紧，又不会因为槽宽过大导致螺钉锁紧行程过长、结构刚性下降。

　　从安装边界来看，这个固定座的底部为平整安装面，安装时需要保证基面的平面度不大于0.05mm，避免安装时座体受迫变形导致抱夹内孔圆度超差，影响轴的滑动或者转动精度；侧面支耳的安装孔中心距、顶部锁紧孔的螺纹深度都有明确的公差要求，安装时选用对应规格的内六角圆柱头螺钉，锁紧扭矩控制在合理区间，既要保证足够的抱紧力防止轴受载时移位，又要避免扭矩过大导致臂部出现塑性变形，失去抱紧能力。

　　在实际应用场景中，这类固定座常用来固定导向光轴、气缸导杆、传感器安装杆等零件，在3C产品组装工位的小型滑台、包装设备的料道导向机构、纺织机械的走线杆支撑位都能看到同结构零件的应用，它的结构紧凑，不需要额外的压紧配件，单个零件就能完成轴的支撑与固定功能，相比分体式的抱箍加支座的组合结构，零件数量更少，装配累积误差更小，整体安装后的刚性更优。设计时还在主体的非配合面做了倒角处理，去除加工毛刺，避免安装时划伤操作人员或者轴的表面；抱夹开口的端部做了小角度的导入斜面，轴卡入内孔时能起到导向作用，不需要刻意对齐内孔就能快速完成预装，提升现场装配的效率。针对不同的负载场景，同结构的固定座可以调整内孔直径、支耳安装孔的间距、主体的壁厚来适配不同直径的轴与不同的负载要求，比如轻载的传感器安装场景可以适当减小壁厚降低零件重量，重载的导向轴支撑场景则加厚臂部与支耳的厚度，提升整体的抗载荷能力，避免长期受载出现结构变形。
