三角斜切式多场景安装支撑构件

　　在工业现场的传感器安装、小型检测工位搭建以及轻型工装辅助定位场景中，这类三角斜切结构的支撑构件是出镜率极高的基础零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在现场安装时才发现干涉、支撑强度不足或者安装位不匹配的问题。从实际使用场景来看，这类构件主要承担两个核心作用，一是作为小型光电传感器、接近开关的安装支撑座，在输送线侧边、设备机架立面提供稳定的安装基准，二是作为轻型工装的定位挡块，在小型装配工位上对薄型工件做侧向限位，部分场景下也会作为设备外壳内部的线路导向支撑，用来固定走线槽或者小型理线夹。

　　设计这类构件的时候，首先要考虑的是安装边界的适配性，直角边的两个端面分别对应垂直安装面和水平安装面，两个端面都预留了标准的沉头安装孔位，孔位间距按照常用的工业铝型材槽距设置，能够直接适配20系列、30系列铝型材的安装槽，不需要额外做转接板。斜切面的角度是经过现场工况验证的，42度的斜切角度既能够保证支撑的三角形稳定性，又能给安装在斜面上的传感器留出足够的检测视野，不会因为支撑结构本身遮挡检测光路，很多新手设计的时候容易把斜切角度做的过陡，导致传感器安装后检测范围被构件自身遮挡，或者角度过缓浪费安装空间，在狭小的设备内部无法布置。

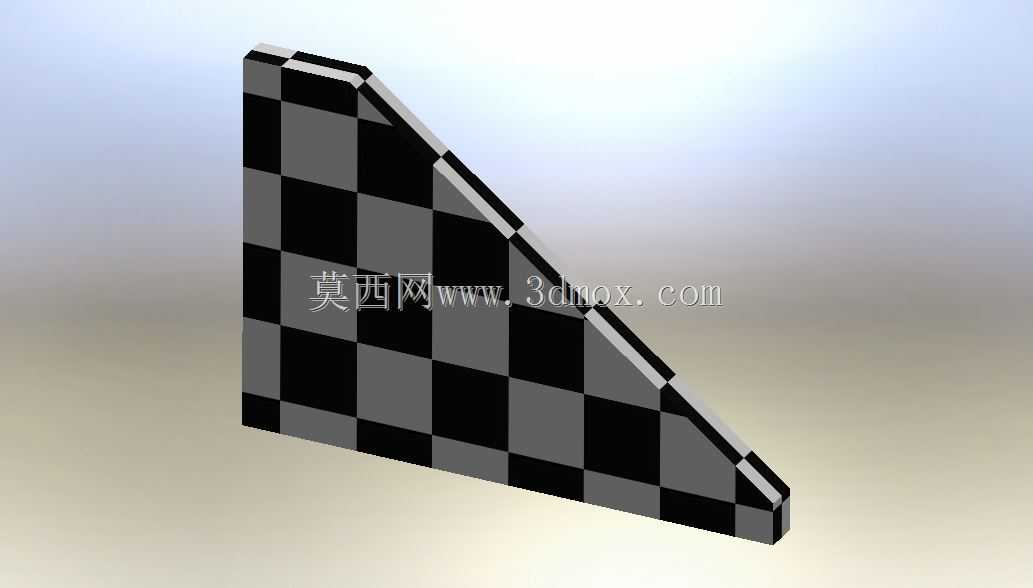

　　从结构强度来看，构件采用等厚度的实体结构，厚度根据常用的安装负载设置为8mm，材质选用常用的6061铝合金，既能够保证足够的支撑刚性，在承受1kg以内的传感器负载或者工件侧向冲击力时不会发生形变，又能控制整体重量，不会给安装机架带来额外的负载。边角位置全部做了C1的倒角处理，一方面是避免安装时锋利的边角划伤操作人员，另一方面也能减少应力集中，在长期受振动的工况下不会出现边角开裂的问题。表面做了黑白棋盘格的标识处理，这种标识在设备调试的时候有实际作用，黑白高对比度的表面能够让视觉检测类传感器快速识别支撑位的位置，方便做设备原点校准，同时也能和设备内部其他深色零件做出区分，日常巡检的时候能快速发现构件是否出现松动、移位的情况。

　　实际安装的时候，直角侧的两个安装面可以根据现场空间选择固定方式，既可以把垂直面锁在机架立柱上，让水平端面托住上方的传感器，也可以把水平面锁在设备台面上，让垂直面抵住侧边的工件，斜切面上预留的两个M3螺纹孔是通用的传感器安装孔位，能够适配绝大多数小型光电、接近传感器的安装尺寸，不需要额外打孔攻丝。在一些需要调整检测角度的场景下，还可以在斜切面和传感器之间加装薄型角度调整垫片，因为斜切面本身已经提供了基础的倾斜角度，只需要做小范围的角度调整就能满足检测要求，比完全平面的安装座调整范围更大，调整效率更高。

　　很多人觉得这类小支撑件结构简单，随便画个三角形拉伸就能用，但实际在生产线长期运行的工况下，细节设计不到位很容易出问题，比如如果安装孔没有做沉头处理，锁螺丝的时候螺丝头突出表面，就会导致传感器安装不平整，检测角度出现偏差；如果边角没有做倒角，在设备振动的长期作用下，应力集中的位置很容易出现裂纹，最终导致支撑断裂，传感器掉落引发设备停机；如果斜切面的角度没有结合常用传感器的检测范围设计，安装后就需要额外加装转接支架，增加成本的同时也多了一个松动的风险点。这个构件的设计就是把这些现场常见的问题都提前考虑进去，把孔位、角度、厚度、倒角这些细节都做了标准化的适配，拿到现场就能直接安装使用，不需要二次加工，不管是做新设备的设计选型，还是做旧设备的改造加装，都能快速适配，减少现场的安装调试时间。
