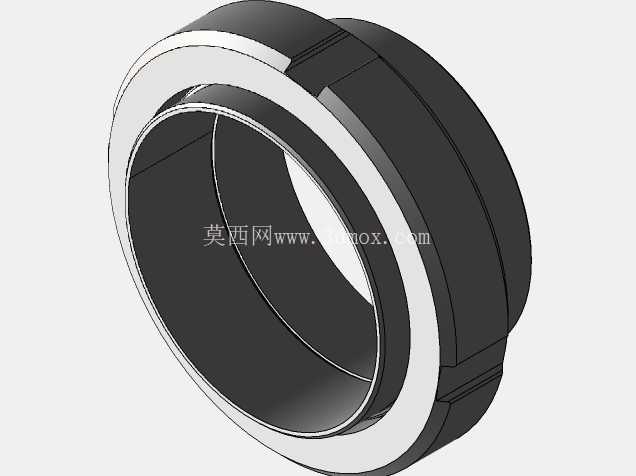

DN150规格DIN11851标准不锈钢螺纹管接头

在食品加工、生物医药、日化流体输送这类对管路卫生等级、连接可靠性有明确要求的生产场景里，螺纹式管连接部件是管路系统搭建中绕不开的基础元件，本次涉及的DN150规格适配DIN11851标准的不锈钢螺纹管连接结构，就是针对大口径卫生级流体管路的对接需求设计的。从实际工程应用的角度看，这类连接件常被用在物料输送主管路的分段对接、设备与管路的衔接位置，比如乳品生产线的输奶主管道、制药厂纯化水输送回路、啤酒酿造的糖化物料输送段，都需要这类连接结构来保证管路对接后的密封性与可拆卸性，方便后期管路清洗、检修以及局部段的更换调整。

从功能特性上看，该连接件采用螺纹旋合的压紧式密封逻辑，区别于普通低压水管的螺纹直接密封结构，它的结构分为带外螺纹的锁紧套、带密封槽的对接本体两个核心部分，对接时先将两个待连接的管端分别与连接本体的两端贴合，放置适配的密封垫圈后，通过锁紧套的螺纹旋合施加轴向压紧力，让密封垫圈产生均匀的弹性变形填充对接面的微小间隙，相比普通螺纹直连的结构，这种设计的密封可靠性更高，能承受管路输送过程中产生的短时压力波动，也避免了输送介质直接接触螺纹缝隙造成的残留积料问题，符合卫生级管路的清洗要求，不会出现物料滞留滋生细菌的死角。

设计过程中首先要匹配DN150的公称通径要求，内部通流截面要做到与对接管道完全齐平，不能出现局部缩径或者台阶结构，否则会造成输送过程中的流阻增大，甚至在变径位置形成物料残留，尤其是输送含有细小颗粒的流体介质时，台阶位置很容易出现颗粒沉积，长期运行会影响管路通流能力甚至造成堵塞。其次要考虑螺纹副的配合公差，锁紧套与本体的螺纹采用梯形传动螺纹结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，能承受更大的轴向锁紧力，反复拆装也不容易出现牙型磨损滑牙的问题，适合管路系统需要定期拆卸清洗、维护的使用场景。

外形尺寸与安装边界方面，该连接件的最大外圆尺寸要控制在合理范围内，避免在管路密集排布的车间内占用过多安装空间，安装时不需要额外的焊接工序，只需要将待连接的管端做平口处理，套入锁紧套后与连接本体对正，放置密封垫后用管钳旋紧锁紧套即可完成安装，相比法兰连接需要多组螺栓紧固的方式，这种螺纹连接的安装效率更高，需要的操作空间更小，在管路贴近墙面、设备侧壁这类操作空间受限的位置也能顺利完成拆装作业。同时结构上做了圆滑的外表面过渡，没有尖锐的棱角与外凸的结构，日常巡检过程中不会剐蹭操作人员的衣物或者皮肤，外表面的粗糙度也控制在易清洁的范围内，不会因为表面过于粗糙附着灰尘或者物料飞溅的残留，满足生产车间的现场卫生管理要求。

从结构强度的角度考虑，整个零件采用不锈钢材质一体加工成型，没有焊接拼接的部位，避免了焊接位置出现晶间腐蚀或者焊缝缺陷造成的结构失效，在长期接触弱酸、弱碱性输送介质的环境下也能保持足够的结构强度，不会因为腐蚀造成壁厚减薄影响承压能力。锁紧套的外圆做了防滑的滚花或者平面结构设计，方便拆装时施加扭矩，不会因为表面过于光滑出现扳手打滑的问题，同时锁紧套的端面做了倒角处理，旋合过程中不会刮伤对接管端的表面，也能引导螺纹顺利对中，避免螺纹错牙造成的零件损坏。在实际选型匹配时，只需要确认对接管路的公称通径为DN150，密封垫圈的材质适配输送介质的温度、腐蚀特性，就可以直接替换同标准的现有连接件，不需要对现有管路做额外的改造，适配性较强。
