撬装式天然气锅炉整体结构三维设计

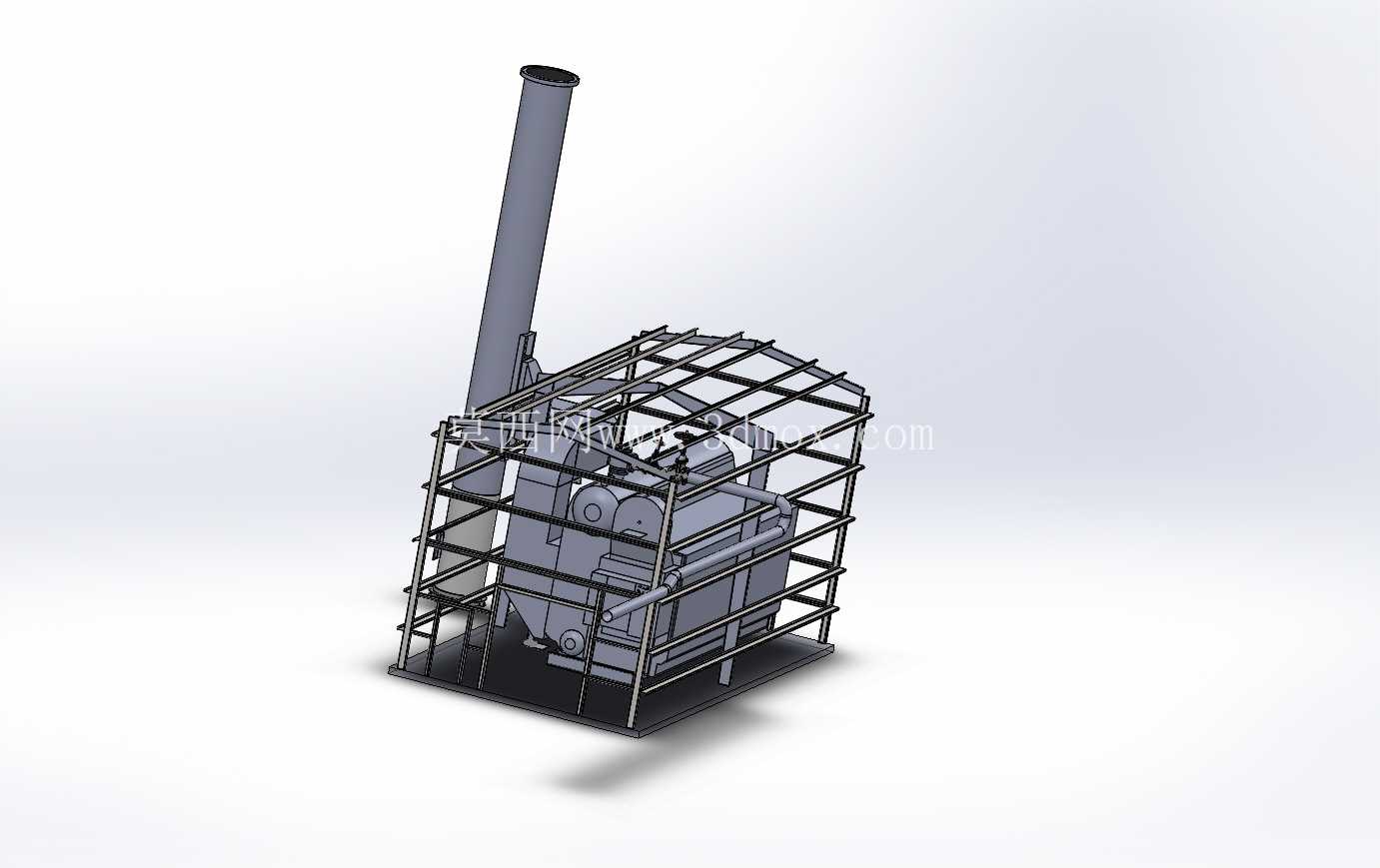

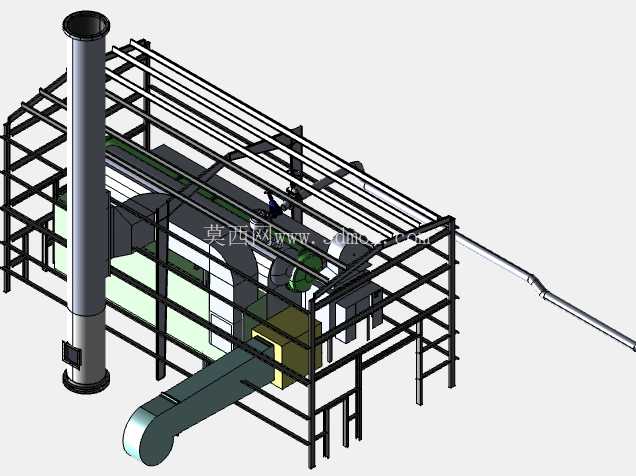

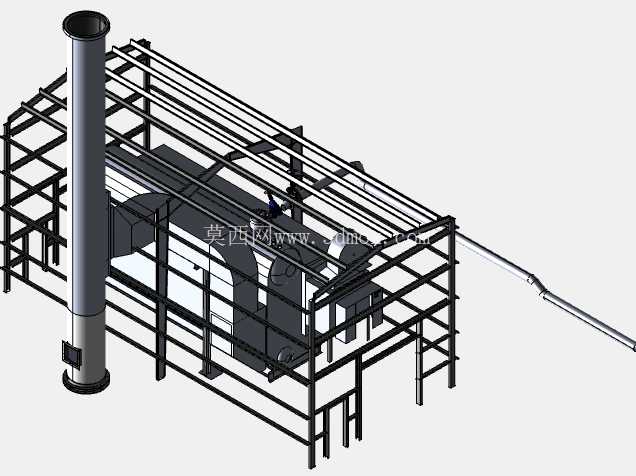

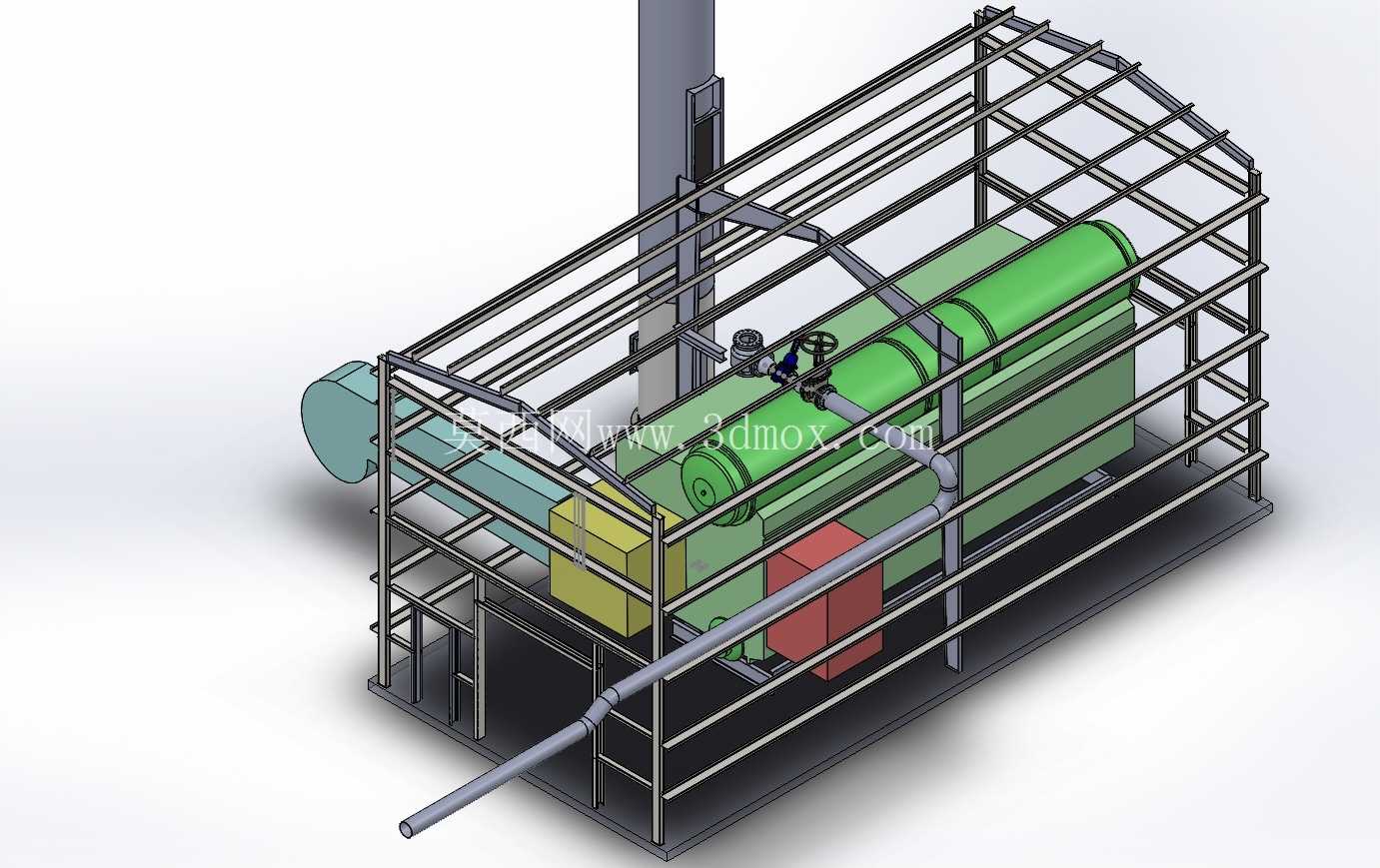

　　这套三维结构完整还原了工业现场常用的撬装式天然气锅炉整体布局，在分布式能源站、中小型工业厂区供热、商用建筑集中供暖等场景中，这类集成化锅炉设备的应用占比逐年提升，相比现场散件拼装的传统安装形式，撬装结构能大幅缩短现场施工周期，降低现场管路焊接、设备对位的施工误差。从结构组成来看，模型完整呈现了卧式布置的锅炉本体、外部防护钢架、燃气管路组、阀组控制单元、给水管道、排烟烟囱接口以及配套的附属功能模块，所有部件的装配关系完全参照实际工程安装逻辑搭建，没有出现结构干涉、管路错位这类建模常见问题。

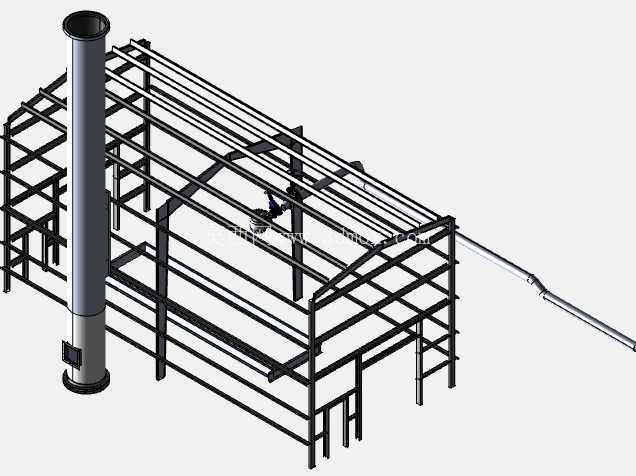

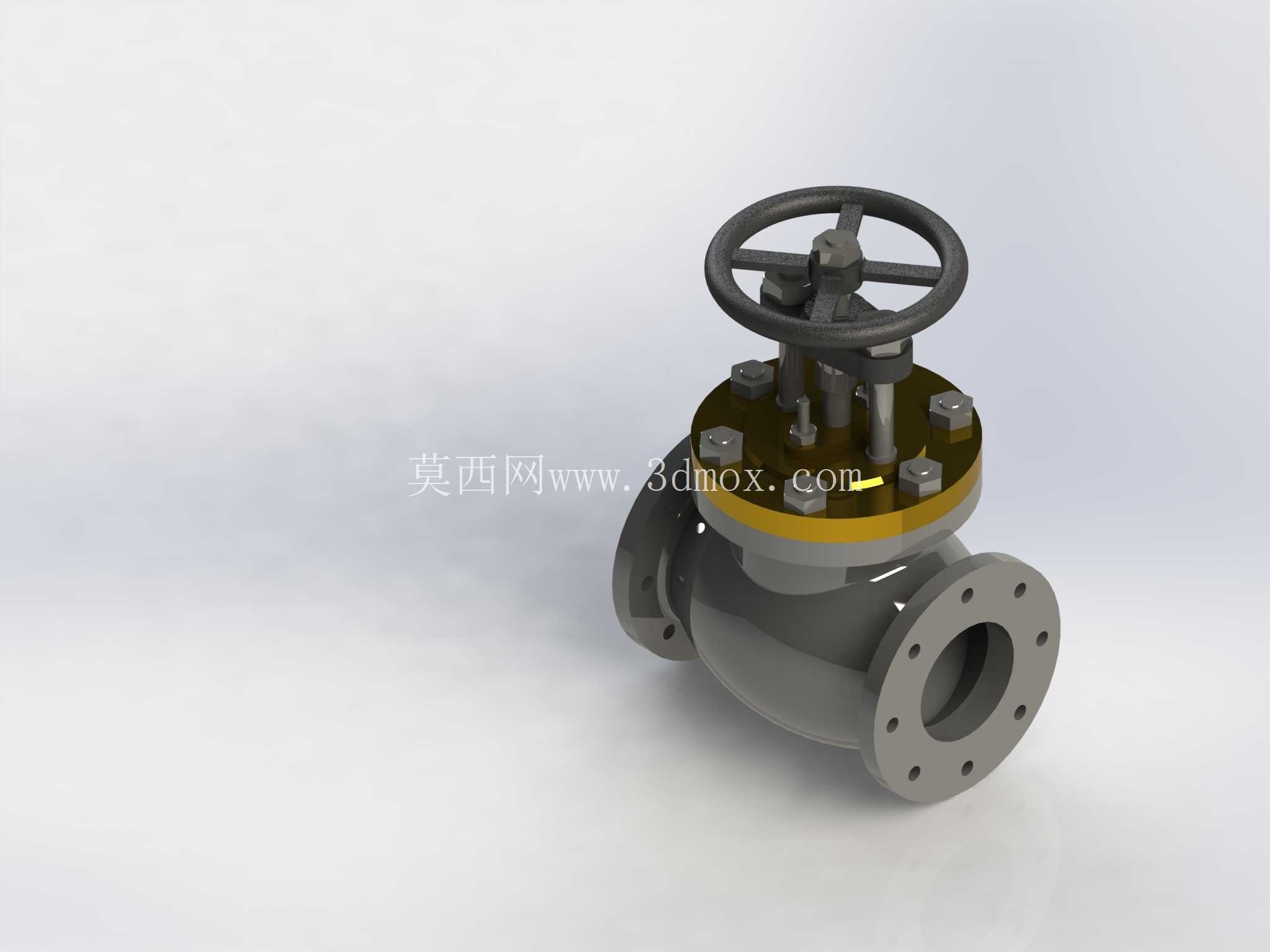

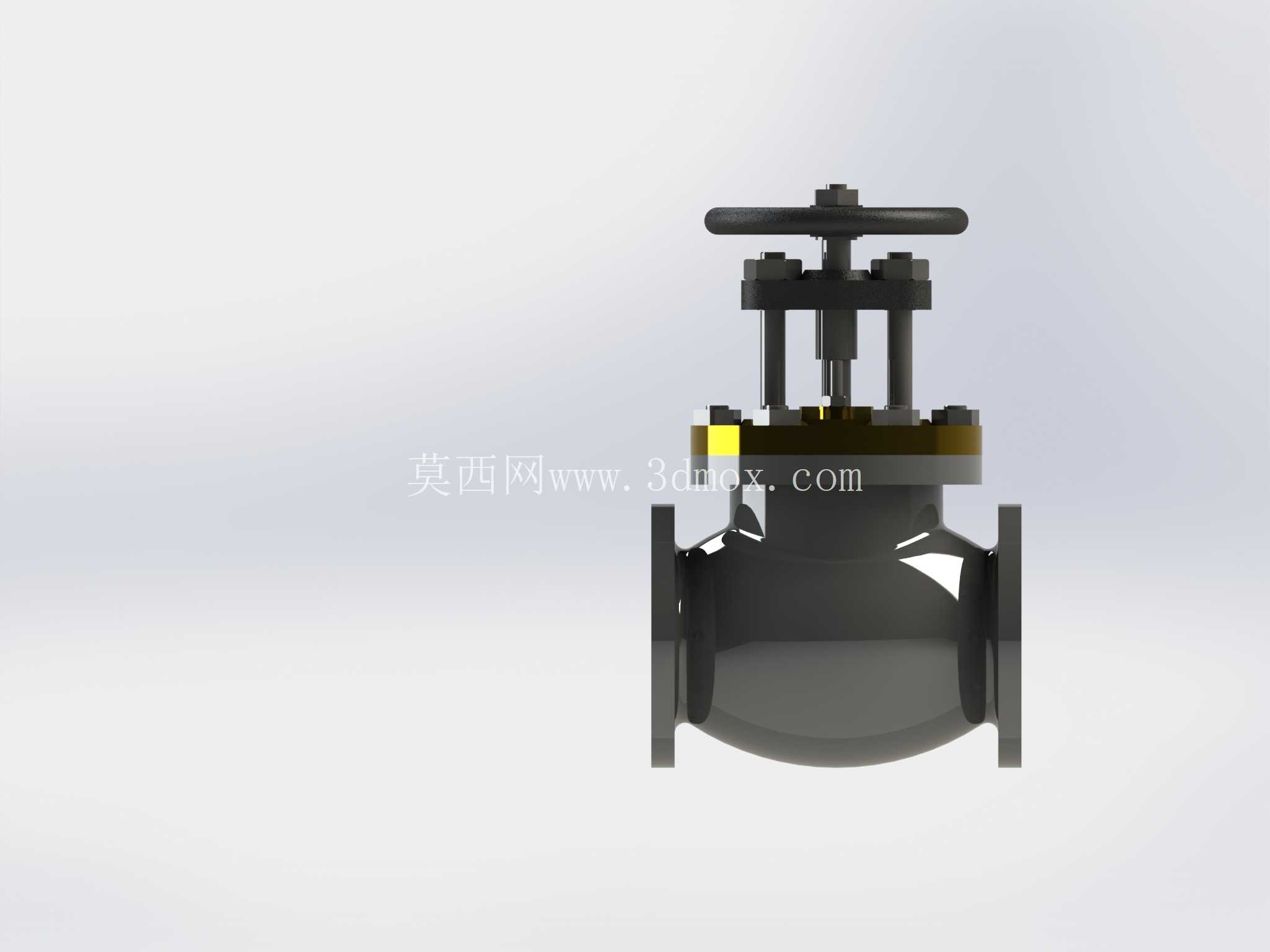

　　设计思路上优先考虑了设备的运输与安装边界，外围的型钢焊接框架既是设备运输过程中的承载防护结构，也是现场就位后无需额外搭建操作平台的检修支撑框架，框架的立柱间距、横梁高度都预留了常规检修操作的空间，锅炉本体与框架内壁的间隙满足管路保温层的敷设要求，同时也给现场安装时的管路对接预留了操作余量。从功能特性来看，模型中还原的阀组包含了燃气进气切断阀、流量调节阀、给水控制阀等核心控制部件，管路走向完全遵循流体阻力最小的工程原则，燃气入口管路设置在锅炉本体前端操作侧，方便日常巡检时观察阀位状态，给水管道沿框架底部排布，避免与上部的燃气管路、排烟通道形成交叉干涉，烟囱接口设置在锅炉本体尾部上方，对接现场排烟道时不需要额外做大幅变向调整。

　　外形尺寸方面，整套撬装设备的长宽高比例符合常规公路运输的限界要求，不需要做超限运输申报，底部框架的承载梁位置对应了现场安装的基础预埋螺栓点位，就位时只需要将框架梁与基础垫板对齐固定即可，不需要二次调整设备水平度。在结构细节处理上，锅炉本体的外包保温层轮廓、管道的法兰连接位置、阀门的操作手柄朝向都做了精准还原，甚至框架上的踏步、护栏预留接口都有体现，对于做供热系统方案设计、锅炉房布置规划的工程师来说，这套模型可以直接导入厂区总装布局中做干涉检查，不需要再重新搭建锅炉的外围轮廓；对于做锅炉结构设计的从业者来说，模型中的阀组布置、管路排布逻辑可以作为撬装产品改型的参考，尤其是框架与本体的连接点位设置，兼顾了承载强度与现场拆装的便利性，避免出现后期检修时需要切割框架才能更换部件的问题。

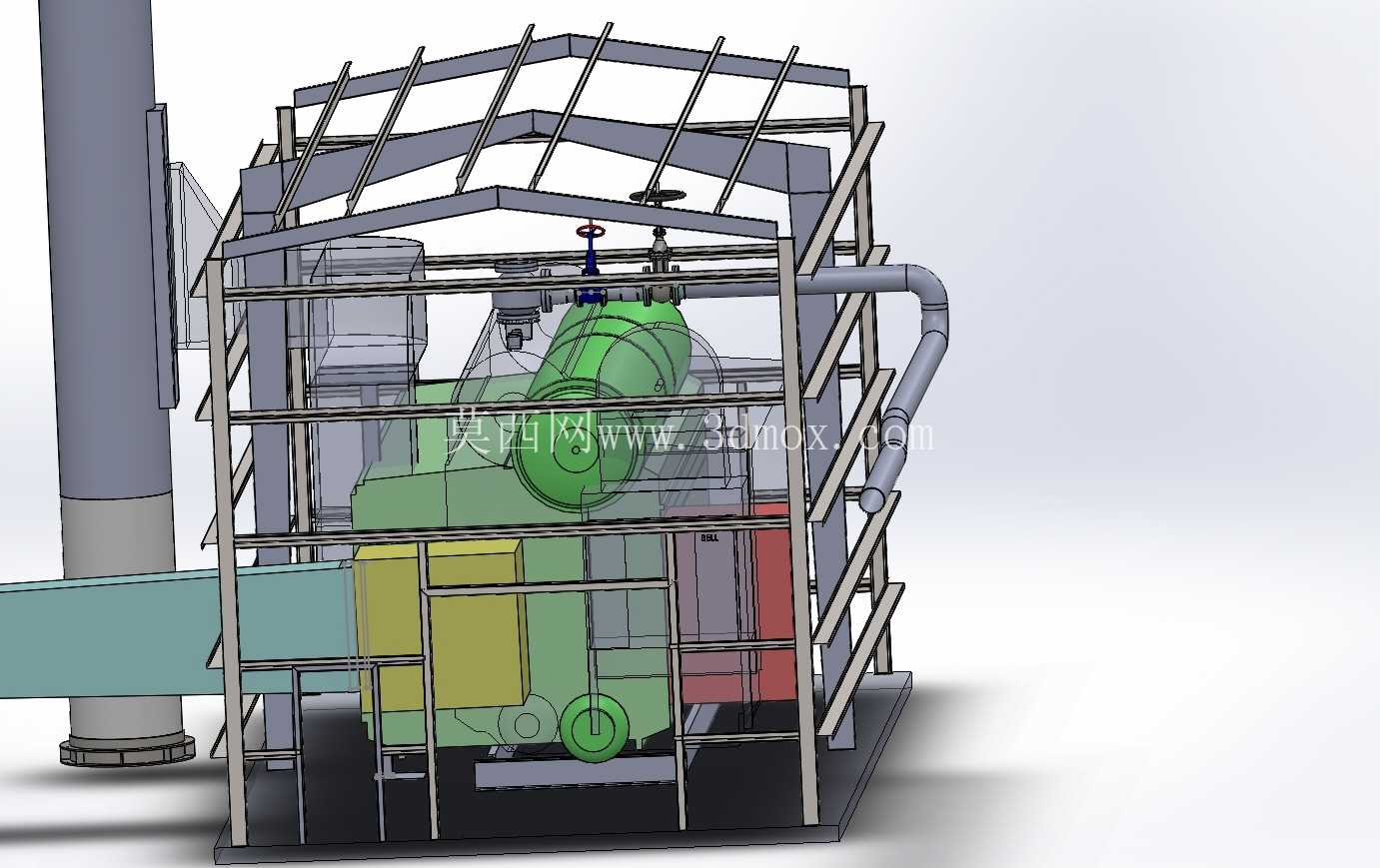

　　另外模型中不同功能部件的色彩区分也符合工程建模的常规规范，锅炉本体、管路、阀组、框架的色彩差异能让看图者快速区分不同系统，不会出现结构辨识混淆的问题，所有部件的装配层级清晰，拆解后可以直接生成对应的工程图用于生产参考。
