铝合金注塑成型模具三维结构设计

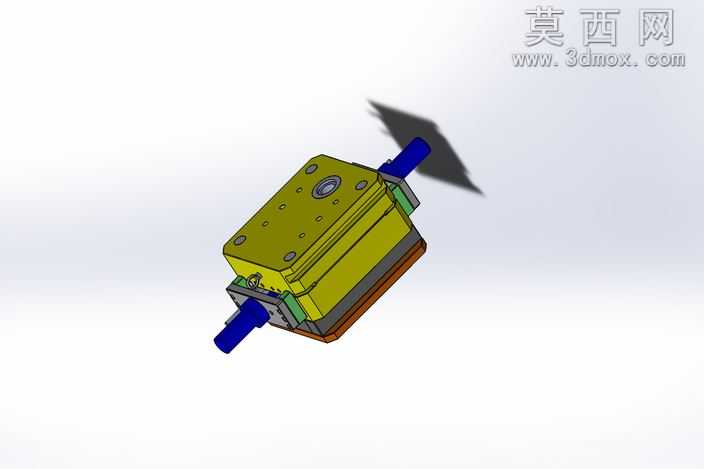

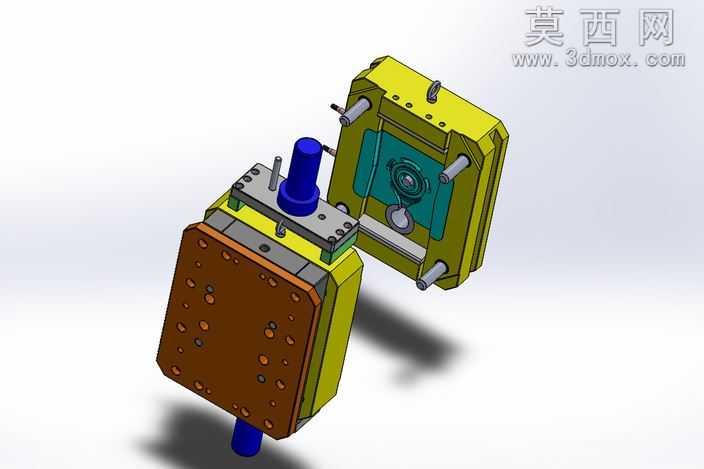

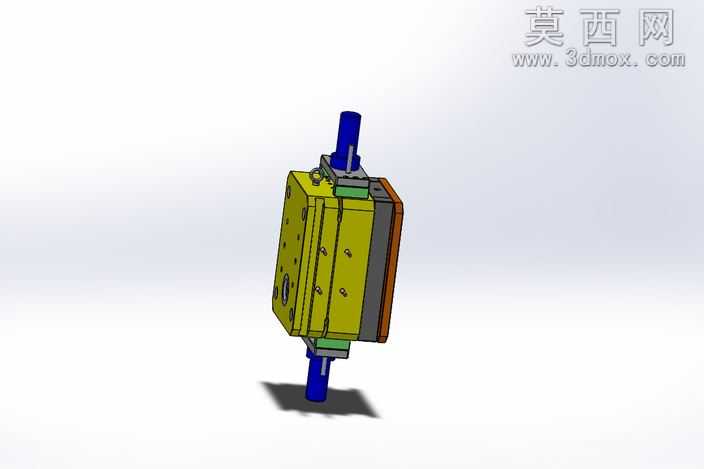

本作品为铝合金材质注塑成型模具的三维建模成果，建模过程严格遵循注塑模具设计规范，完整还原了模具开模状态下的全部结构细节。建模阶段采用自顶向下的设计思路，先完成模具整体分型面的规划与模架尺寸的匹配，再逐步细化各个功能组件：定模部分完成了型腔镶块、定位法兰、冷却水道接口、导套安装位的结构搭建，型腔区域根据铝合金注塑件的成型需求设计了精准的轮廓曲面，保证成型后工件的尺寸精度与表面质量；动模部分完成了型芯组件、顶出结构、导向导柱、支撑块与底板的结构建模，顶杆排布根据注塑件的脱模阻力分布做了优化，避免脱模过程中工件出现变形、顶白等缺陷。材质渲染阶段针对不同组件做了区分设置：模架主体采用合金钢材质渲染，还原金属加工后的哑光金属质感；型腔与型芯的成型面做了抛光质感处理，体现模具成型面的高精度加工要求；冷却接口、导柱导套等标准件采用发黑处理的金属质感，区分不同功能零件的加工工艺；顶出部分的蓝色限位柱采用工程塑料材质渲染，清晰标识模具的限位防护结构。结构设计上充分考虑了铝合金注塑的工艺特性，针对铝合金熔体流动性好、成型温度高的特点，在模具内部预留了均匀排布的冷却水道安装空间，保证成型过程中模温均匀可控，减少工件成型后的收缩变形；导向机构采用高精度导柱导套配合，保证开模合模过程中动定模的对中精度，避免出现错模、飞边等成型缺陷；分型面的设计贴合工件轮廓，设置了合理的溢料槽与排气结构，方便成型过程中型腔内气体排出，减少工件气孔、填充不足等问题。整体模型完整呈现了两板模的典型结构逻辑，各个组件的装配关系清晰明确，开合模的运动行程与干涉检查都在建模过程中完成验证，能够直观展示铝合金注塑模具的工作原理与结构组成，可用于模具结构教学、成型工艺演示以及同类型模具设计的参考。
