手动杠杆式快速夹钳压紧机构设计

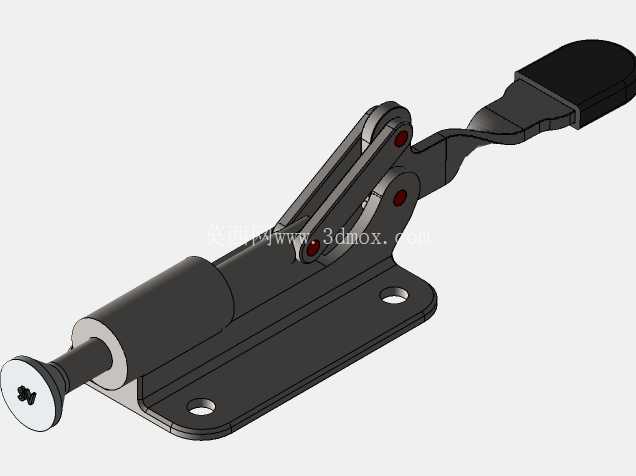

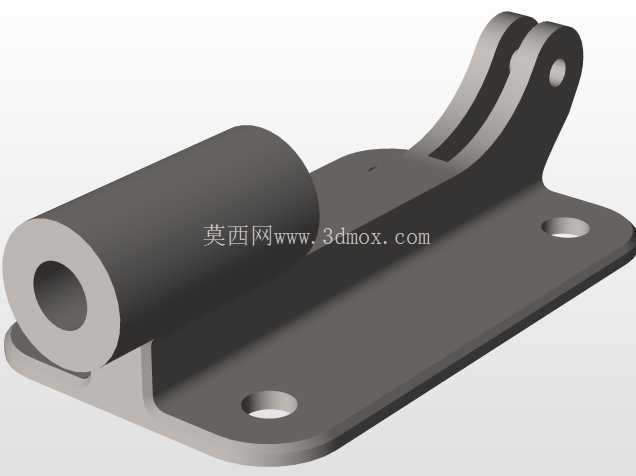

　　在工装夹具、小型装配工位、检具定位场景中，手动杠杆式压紧机构是应用频次极高的标准功能部件，这类部件依靠肘节连杆的过死点锁紧特性，无需持续施加外力即可保持稳定的压紧力，相比螺纹旋紧、气缸压紧的方案，具备操作效率高、结构紧凑、无需外接动力源的核心优势，在小批量多品种的装配作业、工件定位装夹场景中适配性极强。这款手动杠杆压紧机构采用卧式安装布局，整体结构由安装底座、连杆传动组、操作手柄、压头推杆四个核心模块构成，安装底座设置两个同轴的沉头安装孔，孔位间距符合行业通用的快速夹钳安装尺寸规范，可直接通过内六角螺栓固定在工装基板、工作台面或者检具框架上，底座的平面度公差控制在0.1mm以内，保证安装后机构整体不会出现偏斜，避免推杆运动卡滞。

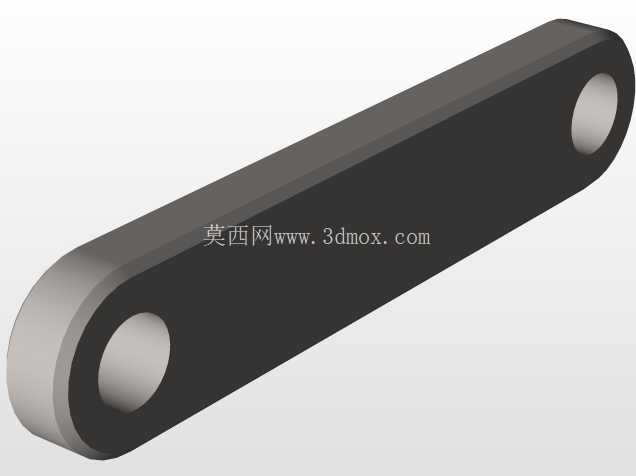

　　连杆传动组采用双片对称式连杆结构，所有铰接销轴都做了淬硬处理，销轴与连杆孔的配合间隙控制在0.02-0.05mm之间，既保证连杆转动灵活无卡滞，又不会因为间隙过大导致压紧状态下出现旷量，铰接位置的红色衬套为自润滑含油轴承，长期往复操作无需额外加注润滑脂，适合车间多粉尘的作业环境，减少日常维护工作量。操作手柄采用符合人体工学的弯折造型，握持位置包覆防滑橡胶套，手柄的力臂长度经过反复校核，操作人员仅需施加约100N的握持力即可实现最大800N的输出压紧力，手柄扳动到锁紧位置时刚好越过连杆机构的死点，此时即使受到外部振动、工件受力反弹，机构也不会自行松脱，只有主动向上扳动手柄才能解除锁紧状态，锁紧可靠性完全满足工装装夹的安全要求。

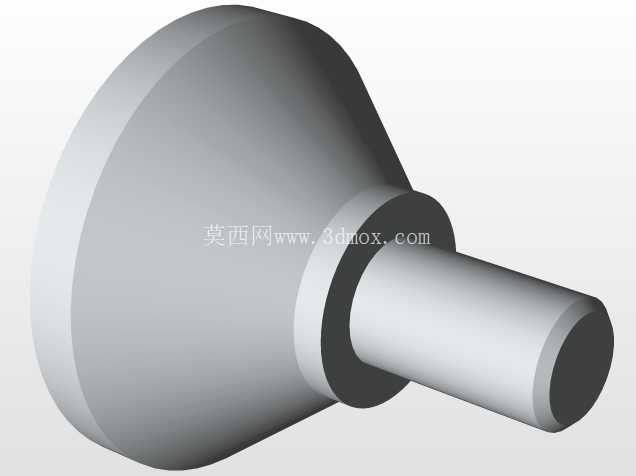

　　前端的压头推杆采用圆柱导向结构，推杆与底座导向孔的配合为间隙配合，表面做发黑防锈处理，推杆端部的压头采用可拆卸设计，可根据实际压紧工件的表面形状更换橡胶压头、平压头或者尖点压头，避免压伤工件表面，同时可通过调整压头的旋入长度适配不同厚度的工件装夹需求，调整范围在0-15mm之间，覆盖绝大多数常规工装的压紧高度差需求。从安装边界来看，这款机构整体长度在锁紧状态下约为170mm，宽度约为40mm，底座安装面到推杆中心的高度为28mm，手柄扳动的最大角度为120度，安装时需要预留出手柄扳动的操作空间，避免与周边的工装部件、定位块产生干涉，推杆的行程为20mm，足够避让工件的取放空间，不需要额外增加让位机构。

　　在实际应用中，这类夹钳常被用于焊接工装的钢板定位、装配线的塑料件压合固定、检具上的工件基准压紧、木质家具加工时的木料固定等场景，相比气动压紧方案，它不需要布置气管、电磁阀等配套元件，成本仅为气动方案的十分之一，且不会因为气源压力波动导致压紧力不足；相比螺旋压紧结构，它的操作行程更短，单次锁紧和松开的操作时间不超过1秒，能大幅提升工位的作业效率。设计这款结构时，核心的校核点在于连杆死点位置的确定，死点位置不能太靠近临界线，否则长期使用磨损后容易出现松脱，也不能过死点太多，否则解锁时需要施加过大的操作力，同时所有铰接点的强度需要满足额定压紧力下的剪切强度要求，避免长期受力出现销轴变形、连杆断裂的问题，底座的厚度设计也需要保证在最大压紧力下不会出现弯曲变形，保证压紧力垂直作用在工件表面，不会出现侧向分力导致工件移位。
