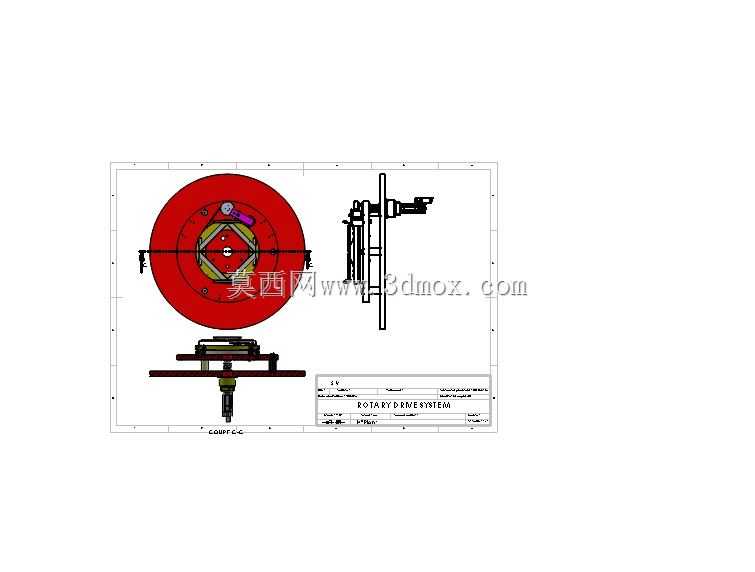

圆盘式多工位旋转驱动工装结构

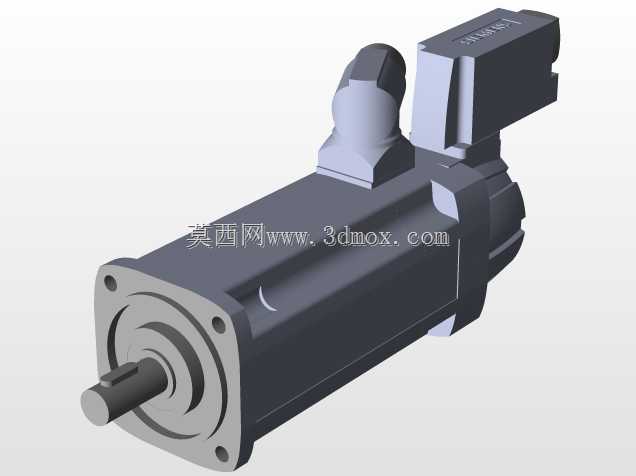

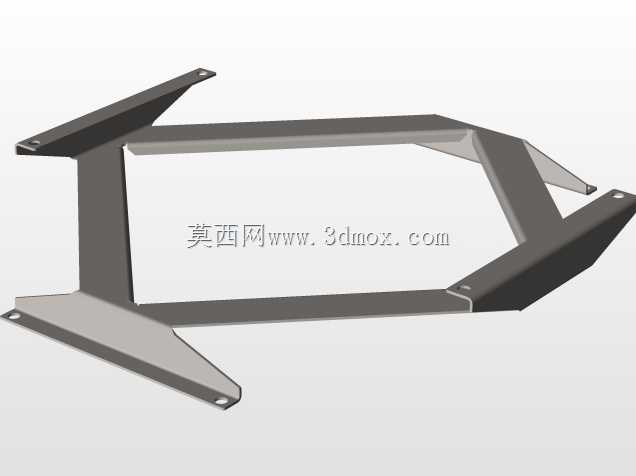

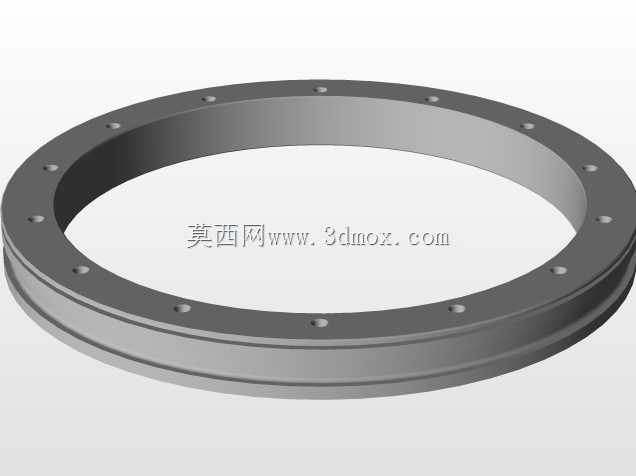

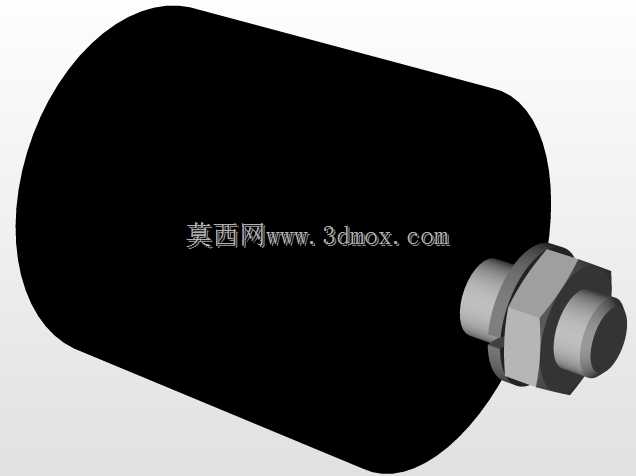

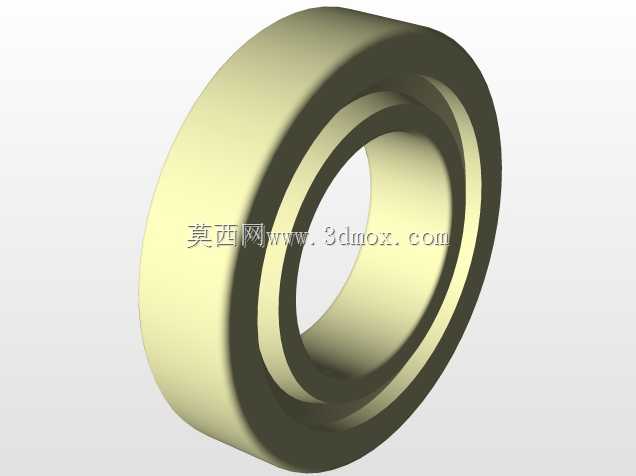

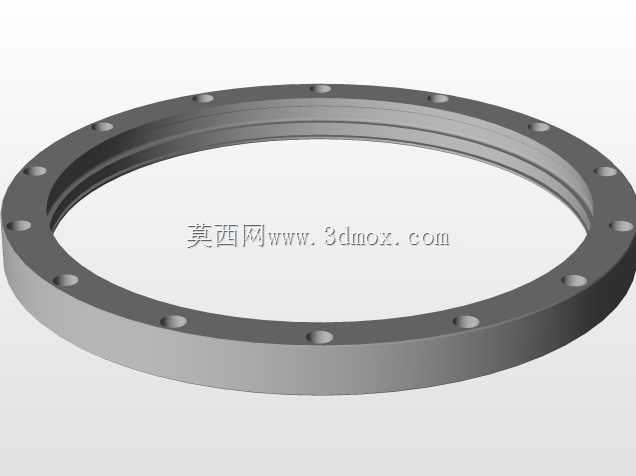

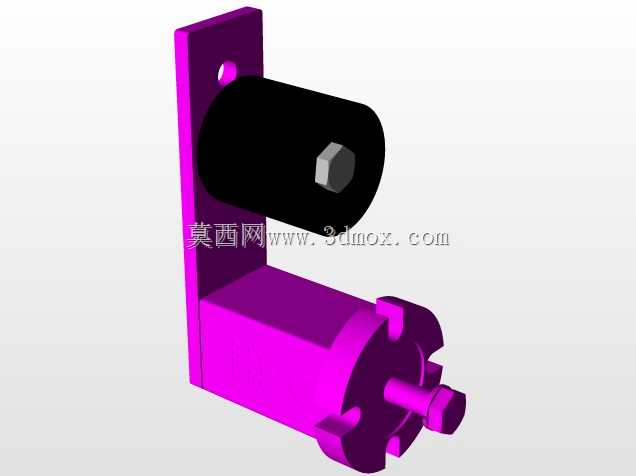

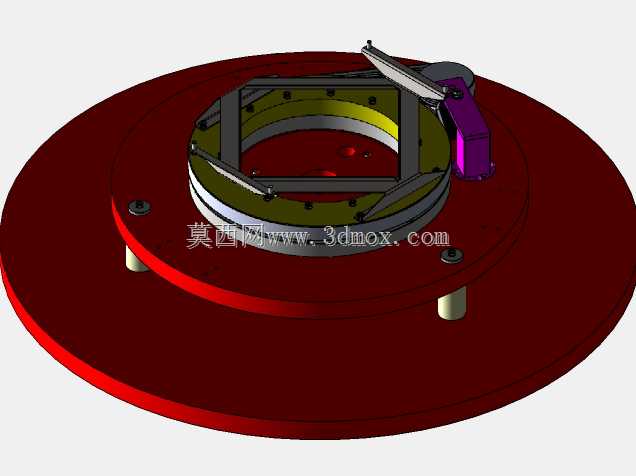

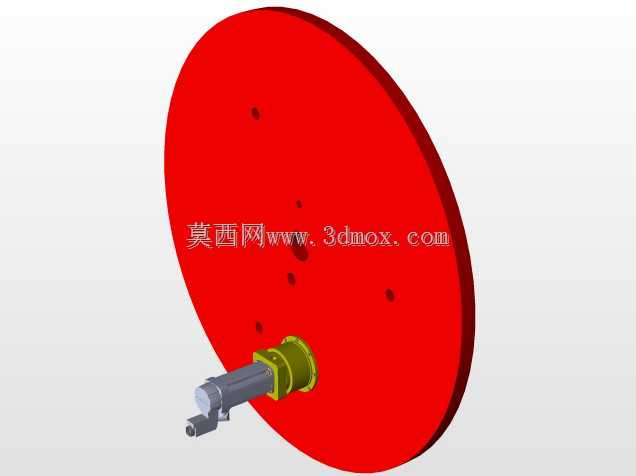

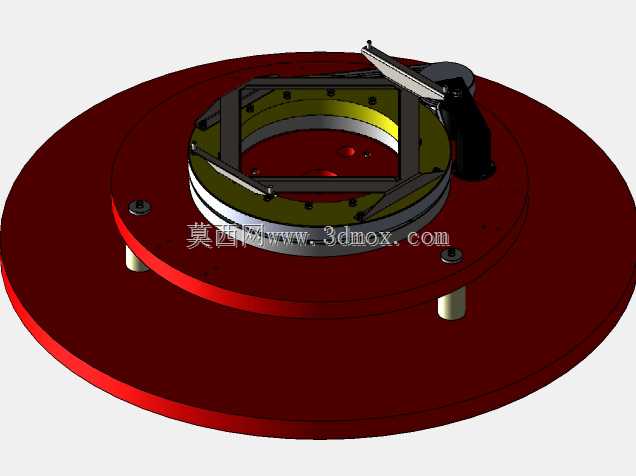

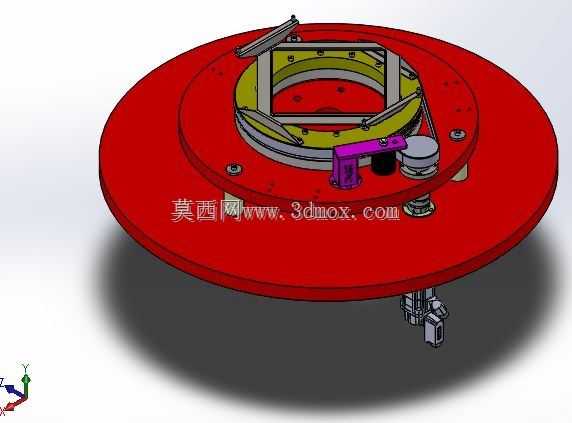

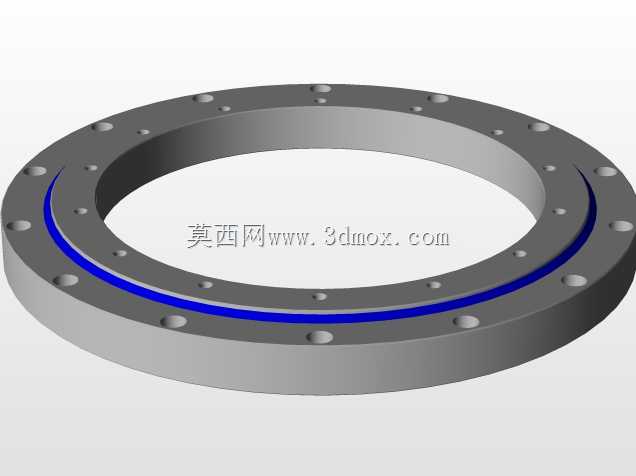

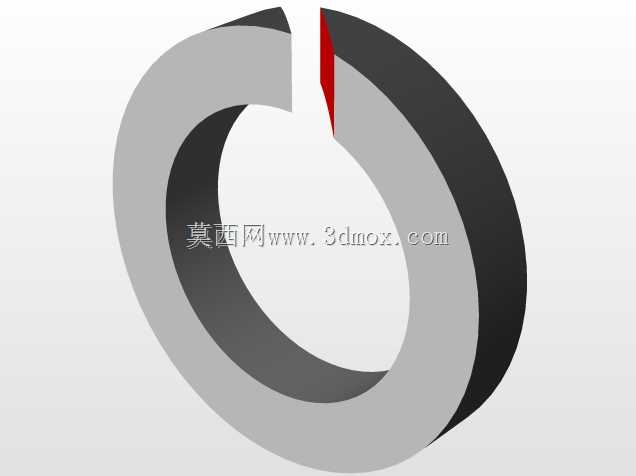

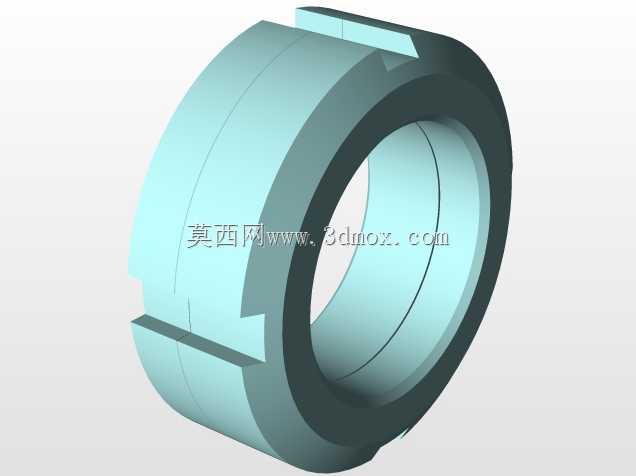

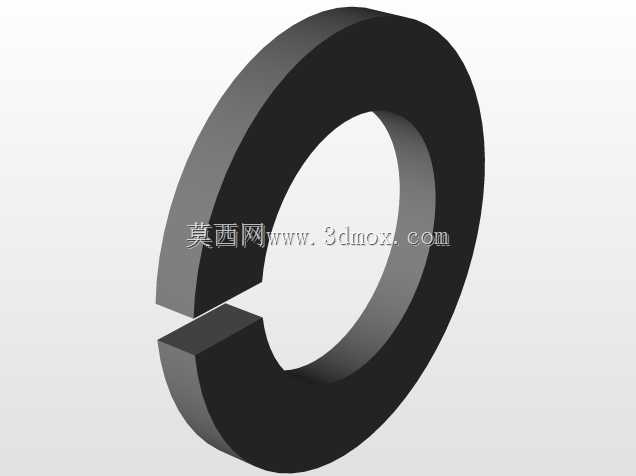

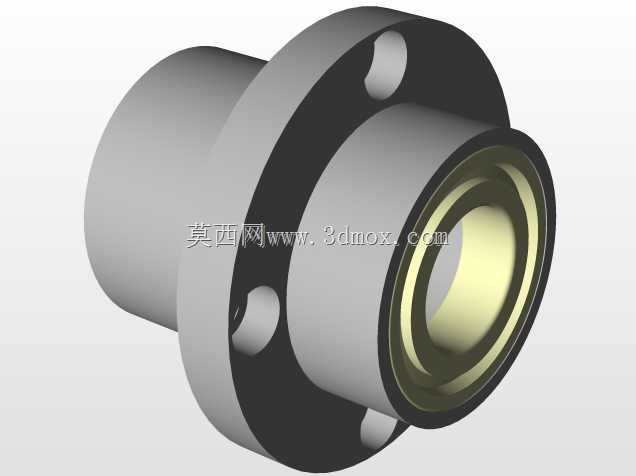

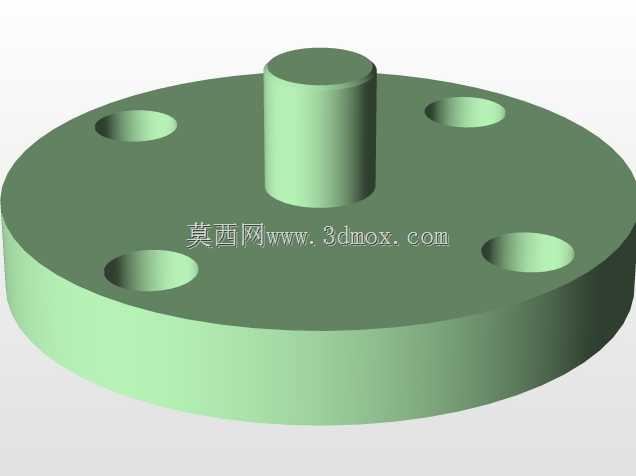

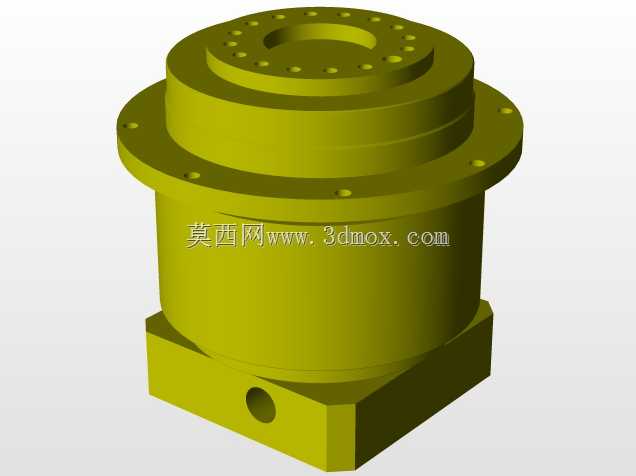

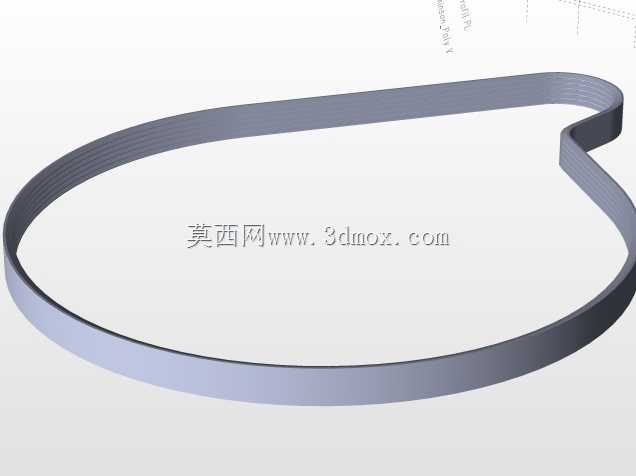

这套回转驱动结构常应用在多工位循环装配、检测类自动化产线中，作为工位切换的核心承载部件，替代传统直线输送的长行程布局，大幅压缩设备占地空间，适配电子元器件组装、小型五金件压装、外观尺寸检测等需要多工序同步作业的场景。整套结构以大直径红色圆盘作为主承载面，盘面预留多组工位安装位，可根据工序需求固定夹具、检测探头、压装执行端等工装，单次回转即可完成多道工序的同步流转，相比槽轮机构的间歇传动，该结构的定位重复精度更高，启停冲击更小，适配每分钟15-30次的工位切换节拍。设计阶段优先考虑了承载均衡性，主回转支撑采用内置交叉滚子轴承的结构，可同时承受轴向载荷、径向载荷与倾覆力矩，避免单侧工位装夹工件后出现盘面倾斜问题；盘面下方集成的定位组件采用销钉式止动结构，回转到位后插销自动嵌入盘面定位孔，将回转间隙控制在0.02mm以内，满足精密装配的定位要求。盘面上方的框型支架用于安装工位的辅助定位件，周边的弹性压片可对放置在工位上的工件进行预压紧，避免回转过程中工件移位；侧边的紫色安装座用于固定原点检测传感器，每次回零可校准回转累计误差，下方垂置的气动接头用于对接各工位的气路，随盘面回转时不会出现管路缠绕问题。安装边界上，整套结构的底部法兰可直接固定在设备机架的安装平面上，不需要额外加工复杂的适配接口，盘面的安装孔位采用等距圆周排布，可兼容不同尺寸的工装夹具安装，中心的通孔可用于走管线或者穿过顶升机构，满足工件顶升下料的需求。实际调试过程中，可通过调整驱动端的减速比匹配不同的回转速度，定位销的伸缩行程可根据盘面厚度调整，适配不同负载的工位作业需求，整套结构没有冗余的外露部件，日常维护仅需要定期给回转轴承补充润滑脂即可，长期运行的稳定性优于传统的链条式回转传动结构。
