下机架阳极化钢构件结构设计方案

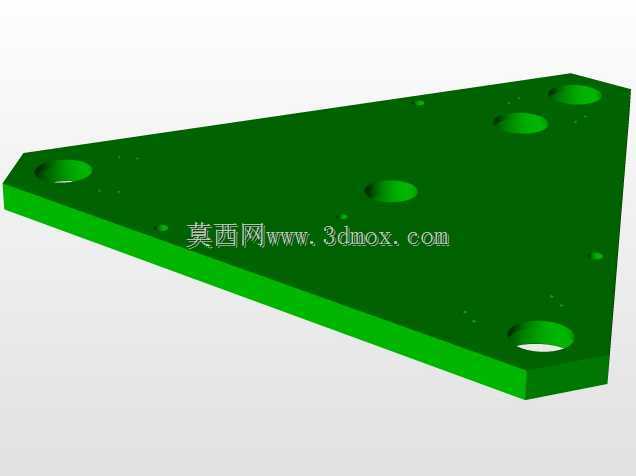

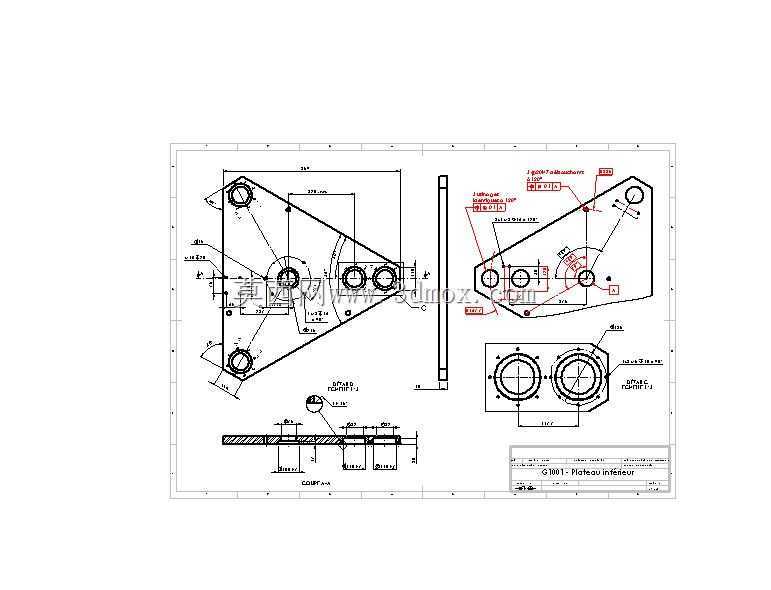

该构件作为机架类承载安装基体，多用于需要做表面阳极化防护处理的工业设备下部支撑工位，常见于自动化生产线工位机架、检测设备下部承载单元、小型专用机床辅助安装架等场景，承担上部功能模块的承载、定位以及相邻部件的连接固定作用，表面经阳极化处理后具备更优的耐蚀性与表面硬度，可适应多尘、轻度潮湿的车间作业环境，长期使用不易出现表层锈蚀剥落问题，能稳定维持安装面的形位精度。从结构设计逻辑来看，整体采用异形板式承载构型，摒弃了冗余的加厚堆料设计，在非安装区域做了合理的轮廓裁切，在保证整体结构刚性的前提下有效控制了构件自重，避免不必要的材料浪费。构件上分布的多组安装孔位做了差异化的尺寸设计，其中大直径带同轴度要求的孔组用于穿装定位销轴或大规格连接螺栓，承担主要的承载传力作用，孔位周边设计了局部凸台结构，既提升了孔位处的局部刚性，避免螺栓锁紧时出现板面变形，也为配合件提供了精准的定位贴合面；小直径孔组则用于辅助部件的固定、线束卡扣安装或者工艺定位，孔位间距严格按照适配的上部模块安装基准设置，可实现上部功能部件的直接对位安装，无需现场二次配钻。构件侧边设置的窄长连接边用于和相邻的侧立板做垂直拼接，拼接面的平面度公差控制在合理范围内，可保证拼接后机架整体的垂直度，避免出现装配应力。从安装边界来看，构件的整体外轮廓适配常规的中小型设备下部安装空间，安装时可通过周边的固定孔直接与底部基座或者可调脚杯连接，安装面的高度差经过设计校核，可保证上部搭载的功能模块处于水平基准面，不会出现倾斜偏载问题。图纸中附带的剖面结构明确了板材的厚度参数、孔位的沉头深度以及局部凸台的高度尺寸，加工时可直接参照标注完成铣削、钻孔、阳极化等工序，建模过程中所有特征均做了参数化关联，若需要适配不同的安装场景，可直接调整对应孔位的间距、凸台高度等参数，快速衍生出适配不同规格设备的改型版本，大幅缩短同系列构件的设计迭代周期。构件的受力路径经过合理规划，上部承载的载荷通过各安装孔位传递至板面，再通过侧边连接边与底部安装位分散传递至整个机架基座，避免出现局部应力集中导致的构件变形，可满足常规工况下长期承载的使用需求。
