航空铝合金承力支架拓扑优化结构

　　航空承力支架在机体连接系统中承担载荷传递与接口定位作用，常见于机翼附件、机身设备安装点、作动器支撑以及舱门机构附近。这类零件一端通过多个螺栓固定在刚性基体上，另一端通过铰接孔与连杆或作动部件相连，工作时需要同时承受沿不同方向的拉伸、剪切与弯曲载荷。模型所呈现的结构正是围绕这种典型受力状态展开：底部保留较完整的安装平台，三个凸台螺栓孔提供稳定约束，端部设置同轴铰接耳孔，中间连接区域则通过材料重新分布形成轻量化承力骨架。

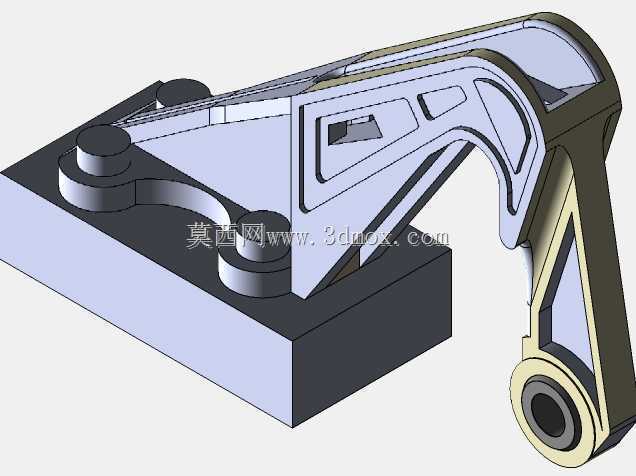

　　从实际装配边界看，支架底部安装面需要与基体平面贴合，凸台高度、孔径和孔位决定螺栓预紧后的接触压力分布；端部铰接孔则要与销轴、衬套或轴承配合，孔壁厚度、同轴度和周边加强形态直接影响疲劳寿命。设计时不能只追求外形轻巧，还要保证扳手空间、螺栓装入路径、销轴拆装方向以及维护时的可达性。模型中底部平台与圆柱凸台的组合，便于在装配阶段控制支撑面面积，避免局部压溃；端部双耳式轮廓则为铰接区域提供连续传力路径，使孔边载荷能够向腹板和加强筋扩散。

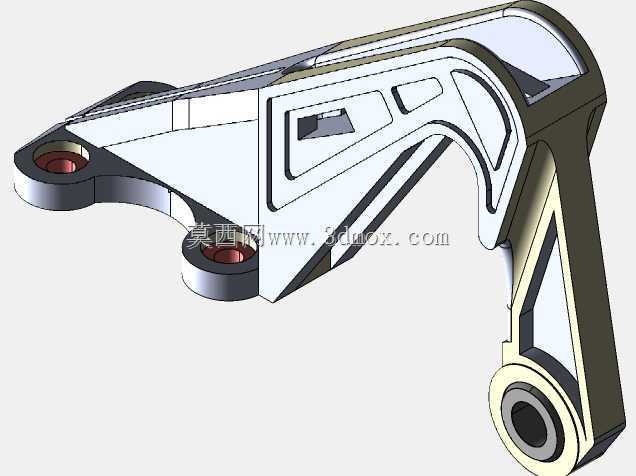

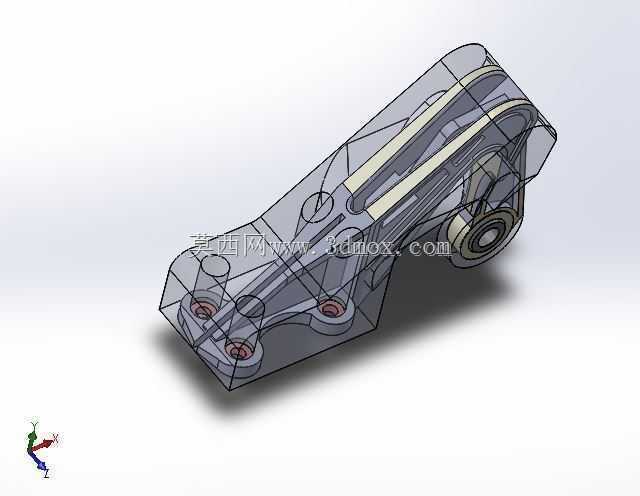

　　结构构思的核心在于把材料放在真正需要承力的位置。原始实体若按规则块体设计，虽然建模简单，但会在低应力区堆积大量金属，增加整机重量；而航空平台对重量极为敏感，多余质量不仅降低有效载荷，也会增加燃油消耗和惯性载荷。经过拓扑优化后，连接臂内部形成镂空窗口，外侧保留弧形边界，主受力方向上布置斜向筋条，非关键区域则削减材料。这样的形态并非单纯为了视觉效果，而是对应载荷从铰接点向螺栓安装面传递时的应力轨迹：拉压主路径保持连续，弯曲较大的边缘增加截面高度，剪切明显的区域通过腹板闭合传力。

　　材料选用沉淀硬化不锈钢时，需要兼顾弹性模量、屈服强度、密度和热处理后的稳定性。较高的强度允许筋条和耳片在有限空间内承受更大载荷，但材料强度提高并不意味着可以随意减小圆角。支架类零件在交变载荷下，最容易在孔边、筋板交汇线和 abrupt 截面变化处产生疲劳裂纹，因此模型中多处采用圆滑过渡，让应力从铰接孔向侧壁、从凸台向底板逐步扩散。窗口边缘也不宜形成尖锐内角，圆角可以降低峰值应力，减少热处理和机加工过程中的应力集中。

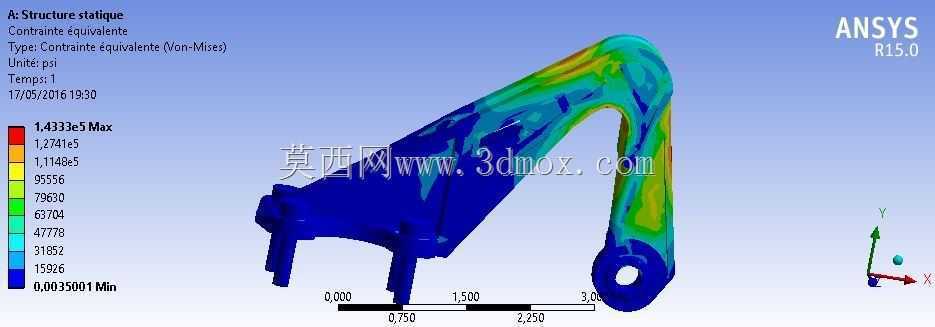

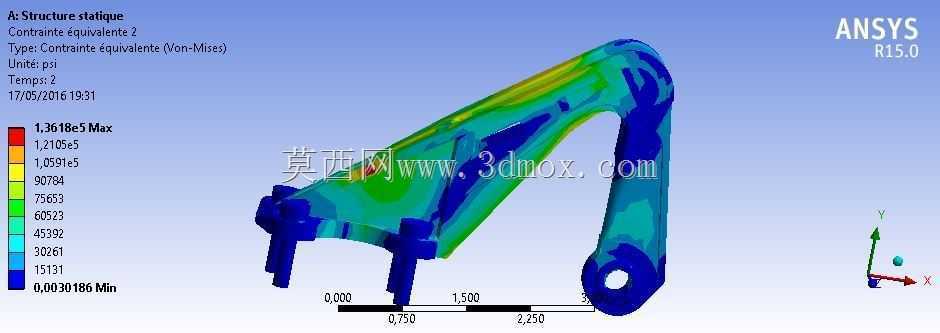

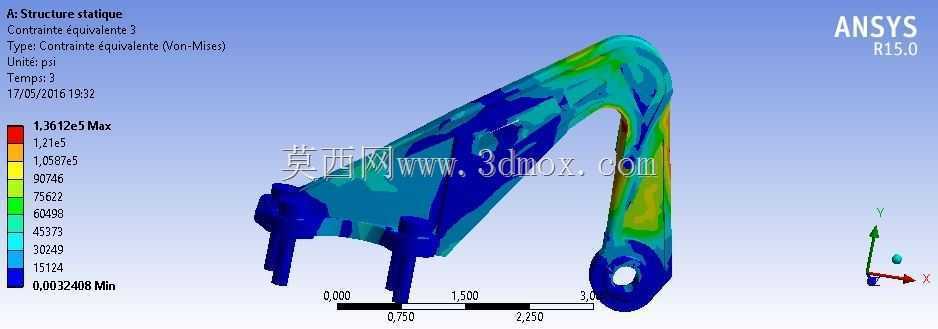

　　载荷校核需要覆盖多个方向。沿支架纵向施加载荷时，主臂承受明显弯曲，上缘和下缘分别形成拉压区；沿横向施加载荷时，腹板与耳片侧面承担剪切和扭转；复合方向载荷则会使铰接孔周围出现非对称应力。工程分析中通常要分别检查螺栓孔边、端部耳孔、筋条根部和底板过渡区，确认最大应力处于材料许用范围，并关注屈曲稳定性。尤其在薄壁镂空结构中，应力强度满足要求并不代表结构不会发生局部失稳，因此筋条宽度、腹板厚度和窗口长宽比都需要结合截面惯性矩综合判断。

　　外形尺寸方面，底部矩形平台确定了安装占位，平台上方三个螺栓凸台形成三角形约束，有利于抵抗倾覆力矩；端部铰接孔中心到底板安装面的距离构成力臂，直接决定相同载荷下的弯矩大小。支架整体高度、臂长和耳孔直径需要与周边机构同步校核，既要避免运动过程中与连杆、管路或线束干涉，也要留出衬套压装和销轴插入的操作空间。镂空窗口虽然减轻重量，但窗口尺寸不能削弱主传力带，尤其在铰接孔与螺栓孔之间，应保留足够宽的实体通道。

　　加工与成型视角也会影响结构细节。若采用锻件或板材数控加工，外形筋条应尽量保持均匀壁厚，减少深腔、薄高墙和刀具难以到达的死角；若采用增材制造后精加工，则需要考虑支撑去除、粉末排出和热处理变形。铰接孔与螺栓安装面通常作为关键配合面，需要在粗加工后释放应力，再进行精加工，以保证孔位精度和平面度。底板底面若承担定位功能，还应控制平面度和表面粗糙度，避免装配后出现附加弯矩。

　　在航空设备开发流程中，这类支架往往不是孤立零件，而是机构接口、强度分析、重量控制和工艺约束共同作用的结果。合理的优化结构应在承载、刚度、重量、安装和加工之间取得平衡：保留高应力区材料，挖除低贡献区材料，用连续筋条传递主载荷，用圆角和封闭截面控制应力集中，用明确的安装边界保证现场装配可实施。模型所体现的镂空臂体、弧形外缘、螺栓凸台和铰接耳片，正是围绕这些工程需求形成的一套轻量化承力方案。
