带安装底座的圆柱铰接支撑座结构设计

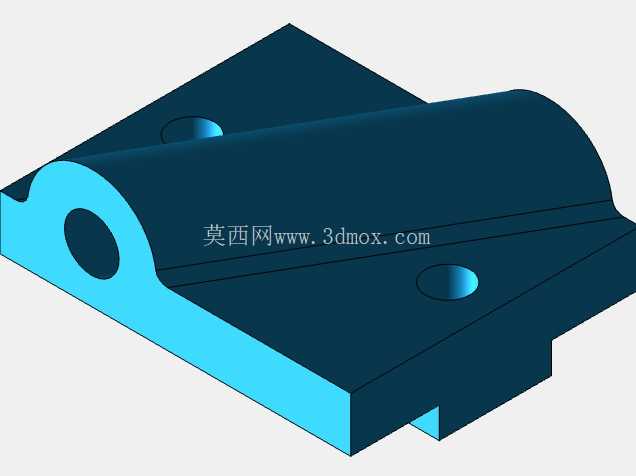

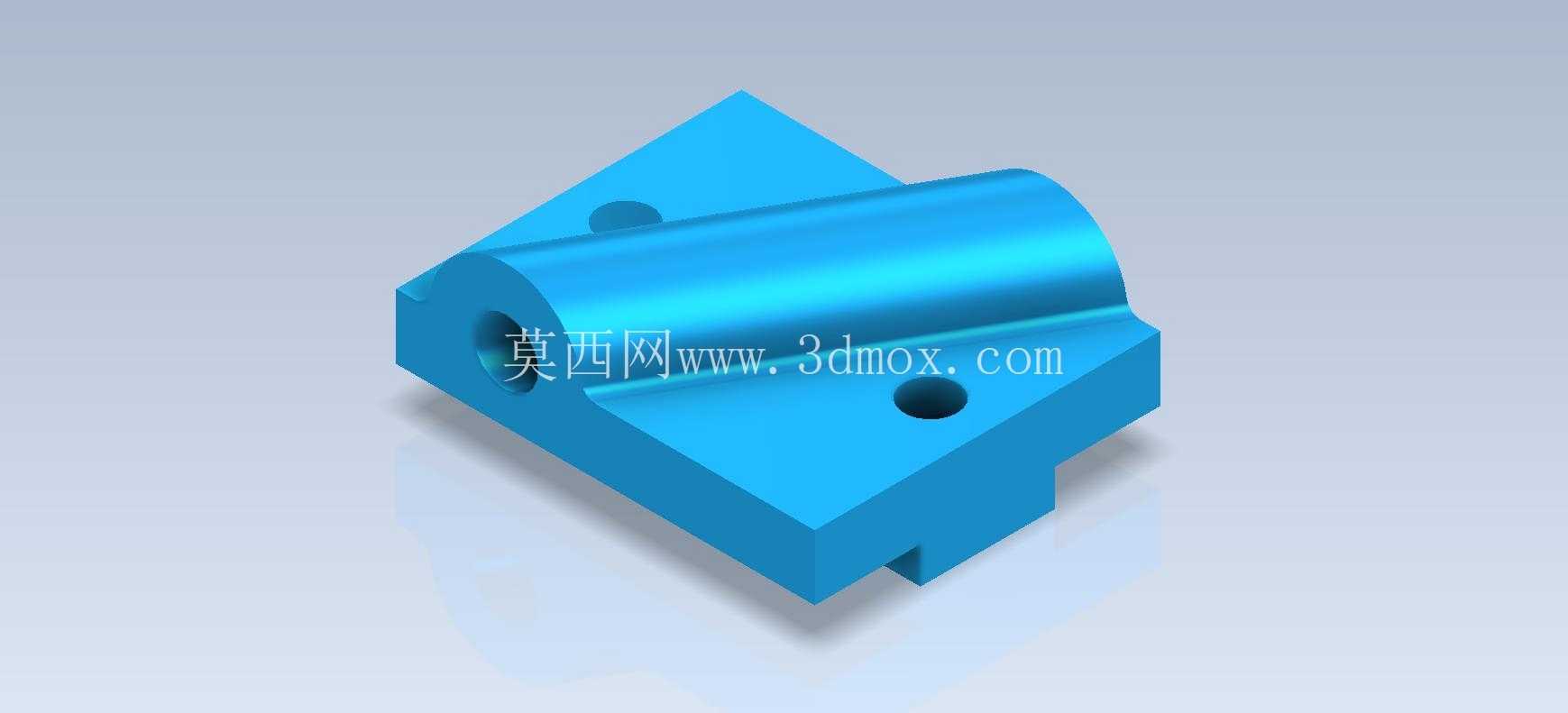

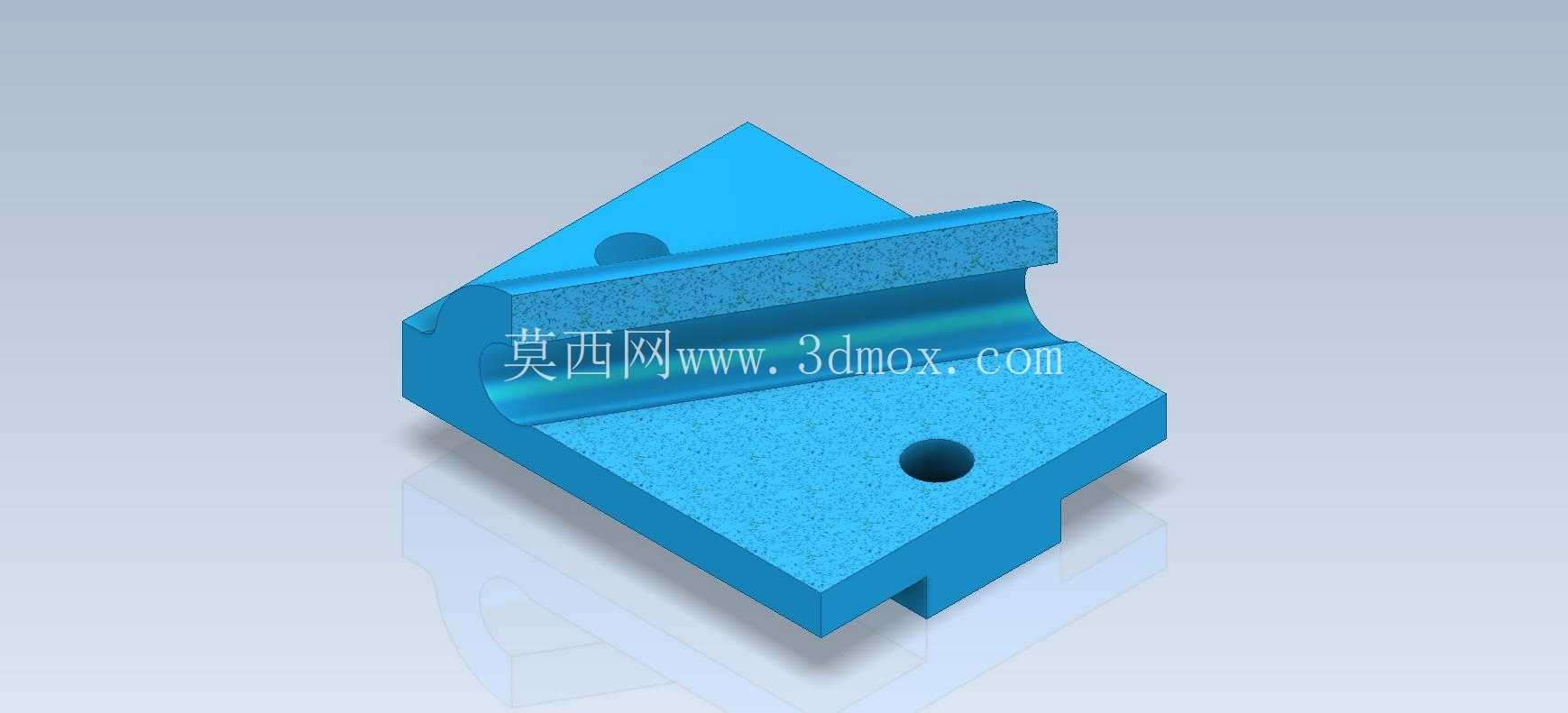

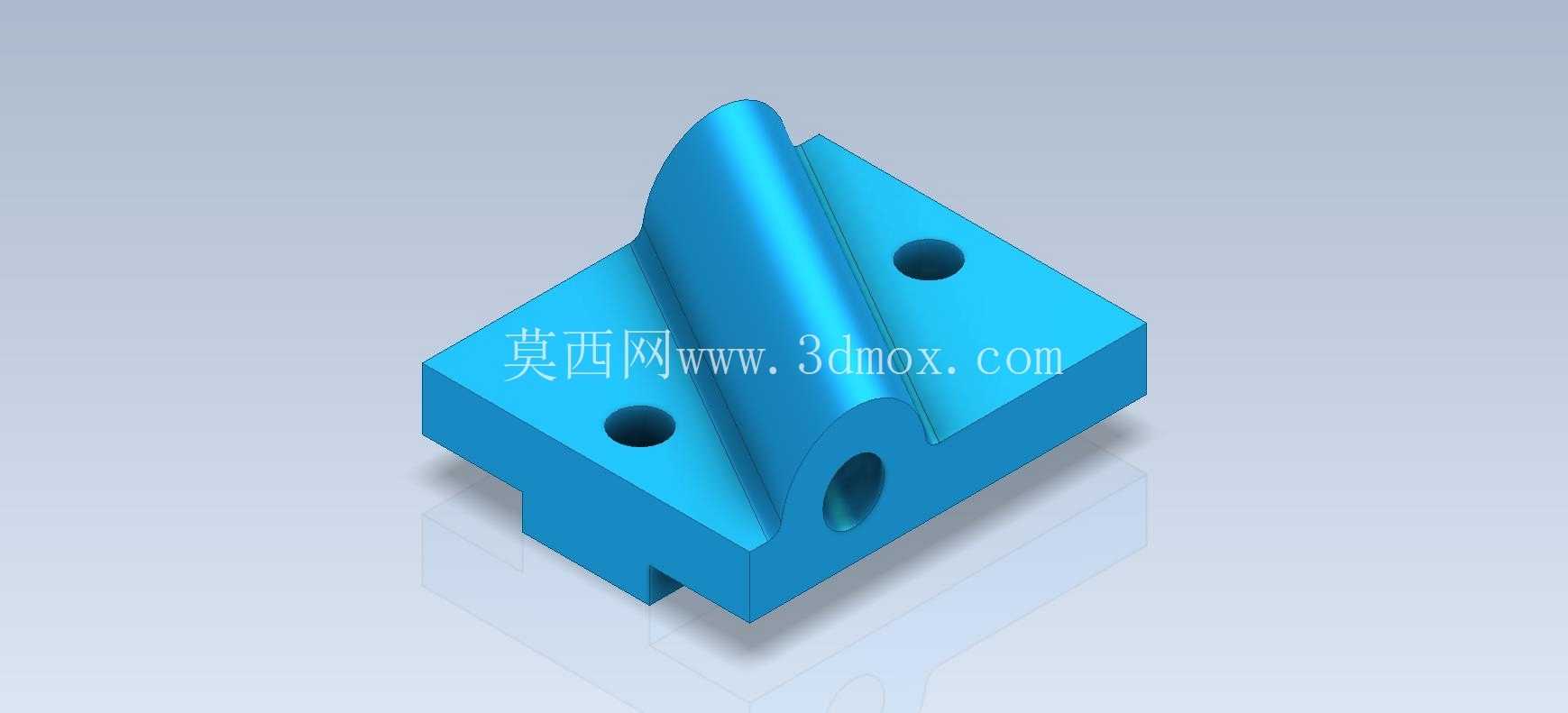

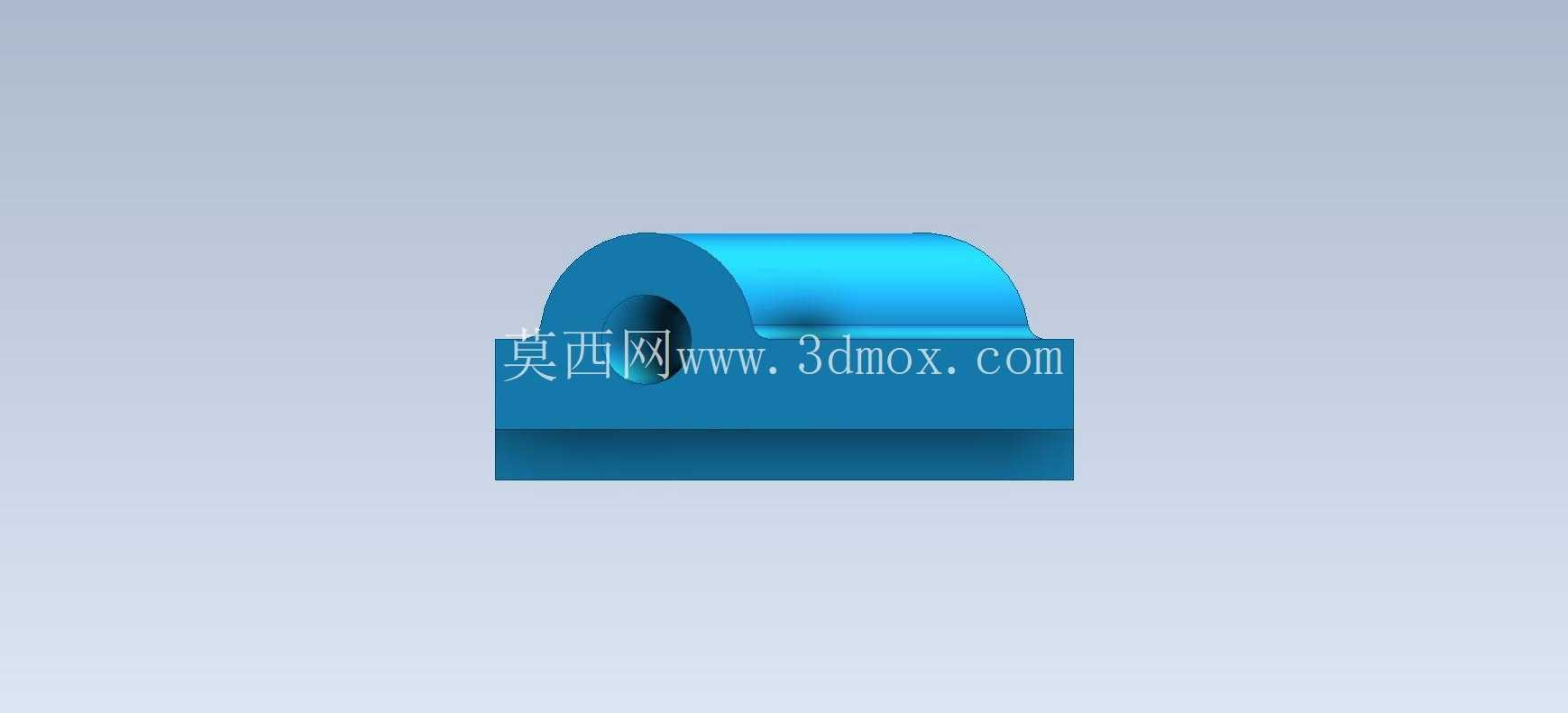

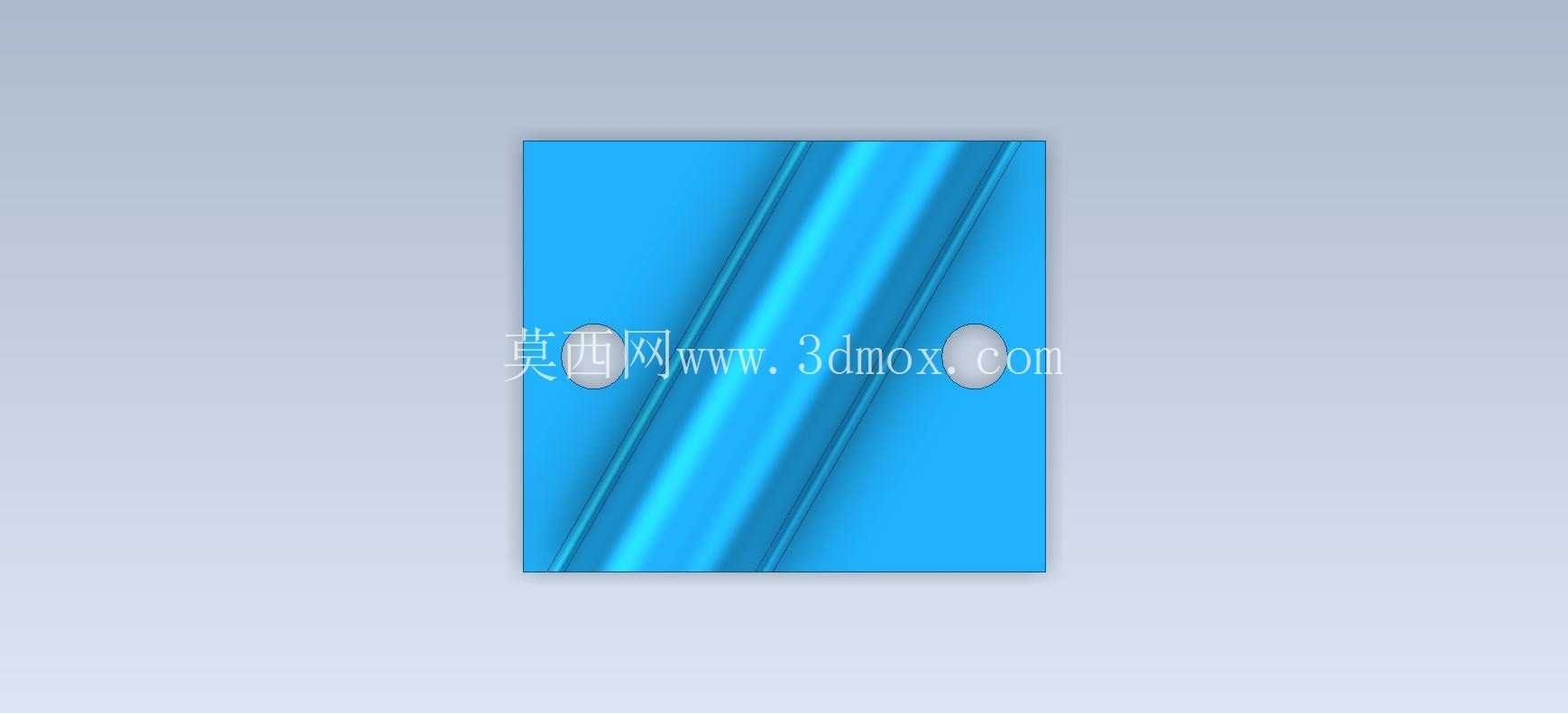

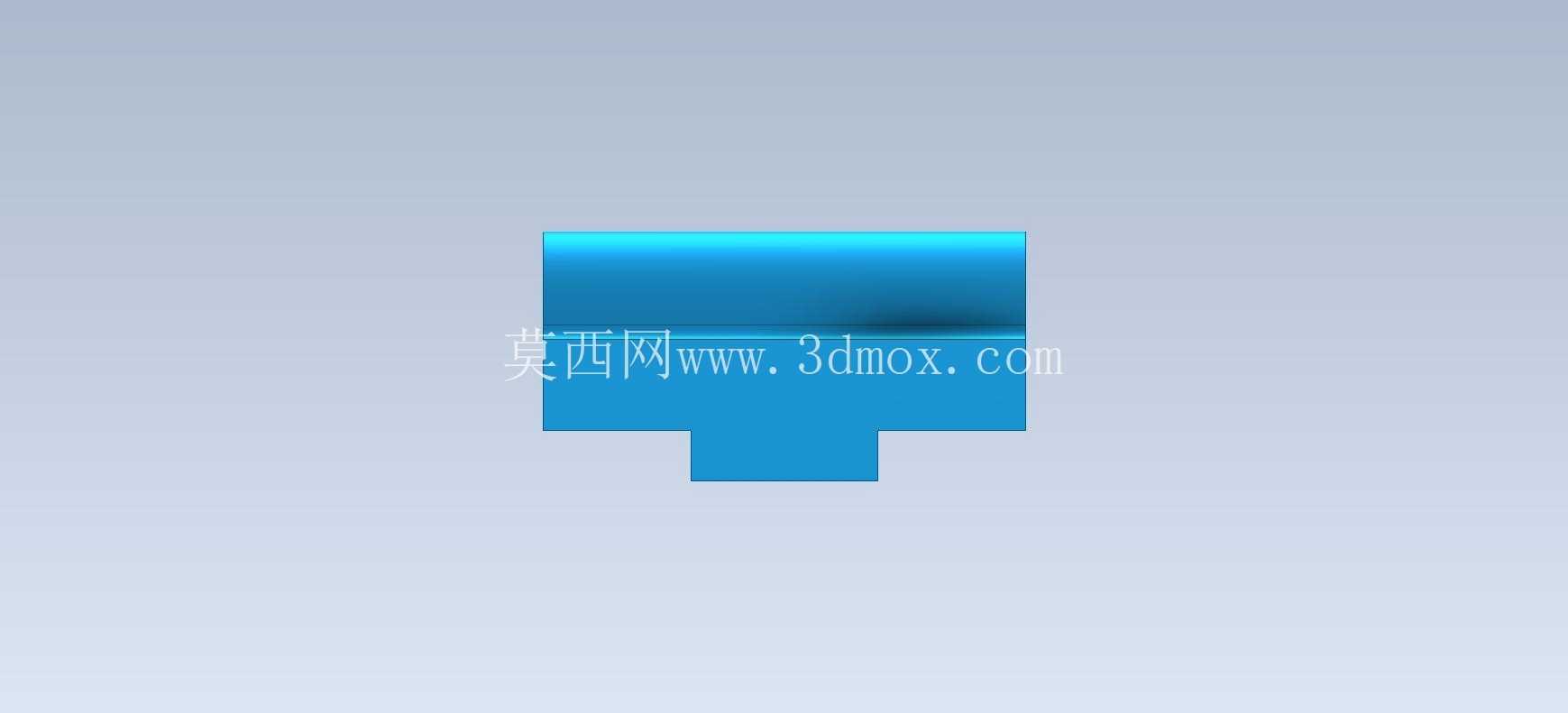

这类带安装底座的圆柱铰接支撑结构，在轻工自动化输送线、小型工装夹具定位模块、桌面级实验设备的可调支撑单元中应用十分广泛，核心作用是为穿装在圆柱通孔内的铰接轴提供稳定的转动支撑，同时通过底座的安装孔实现与设备机架的快速固定，避免支撑结构在受径向载荷时出现偏移或窜动。从结构功能拆分来看，主体的圆柱段沿轴向加工有贯通的光孔，孔壁的公差等级一般选取H7级，既可以保证铰接轴穿装后转动顺畅无卡滞，又能控制径向配合间隙在0.02-0.05mm区间，避免铰接部位出现过大的旷量影响传动精度。圆柱段下方的安装底座采用了两侧延伸出安装耳的结构，每个安装耳上都加工有沉头安装孔，沉头深度可以完全容纳内六角圆柱头螺钉的头部，保证安装完成后螺钉头不突出底座平面，不会与周边运动部件产生干涉。底座的底部设计有一道沿圆柱轴向布置的定位凸台，这个凸台的宽度公差控制在h8级，安装时可以直接嵌入设备机架上预先加工的定位槽内，不需要额外打定位销就能实现支撑座的轴向定位，大幅减少现场装配的找正时间。

设计这类零件的时候，首先要根据铰接轴的额定载荷确定圆柱段的外径和通孔直径的比例，一般来说圆柱段的壁厚要大于通孔直径的1/4，才能保证在承受最大径向载荷时孔壁不会出现塑性变形；其次要核算两个安装孔的中心距，中心距过小会导致安装螺钉的间距不足，受侧向力时支撑座容易出现倾覆，中心距过大则会占用过多的安装空间，不符合紧凑化设计的要求。安装孔的位置要尽量靠近圆柱段的根部，让螺钉的锁紧力直接传递到受力核心区，避免底座出现悬臂受力的情况。底座底部的定位凸台高度一般设置为2-3mm，既能满足定位导向的需求，又不会因为凸台过高导致底座与机架的贴合面积不足，影响连接刚性。

从安装边界来看，这类支撑座的整体宽度由两侧安装耳的外边缘决定，安装时需要预留至少比安装耳单边宽3mm的操作空间，方便内六角扳手伸入拧紧螺钉；圆柱段的轴向长度要比铰接轴的配合段短1-2mm，避免轴端的挡圈或者锁紧螺母与支撑座端面产生摩擦；底座的总高度要匹配铰接中心的设计高度，安装后铰接中心的高度偏差要控制在±0.1mm以内，保证联动机构的运动轨迹符合设计预期。零件的棱边全部做了C0.5的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少应力集中，提升零件在交变载荷下的疲劳寿命。圆柱段的外圆与底座的连接位置做了R2的圆角过渡，避免直角连接处出现应力集中导致的断裂风险，尤其是在频繁承受冲击载荷的工况下，这个过渡圆角的作用十分关键。

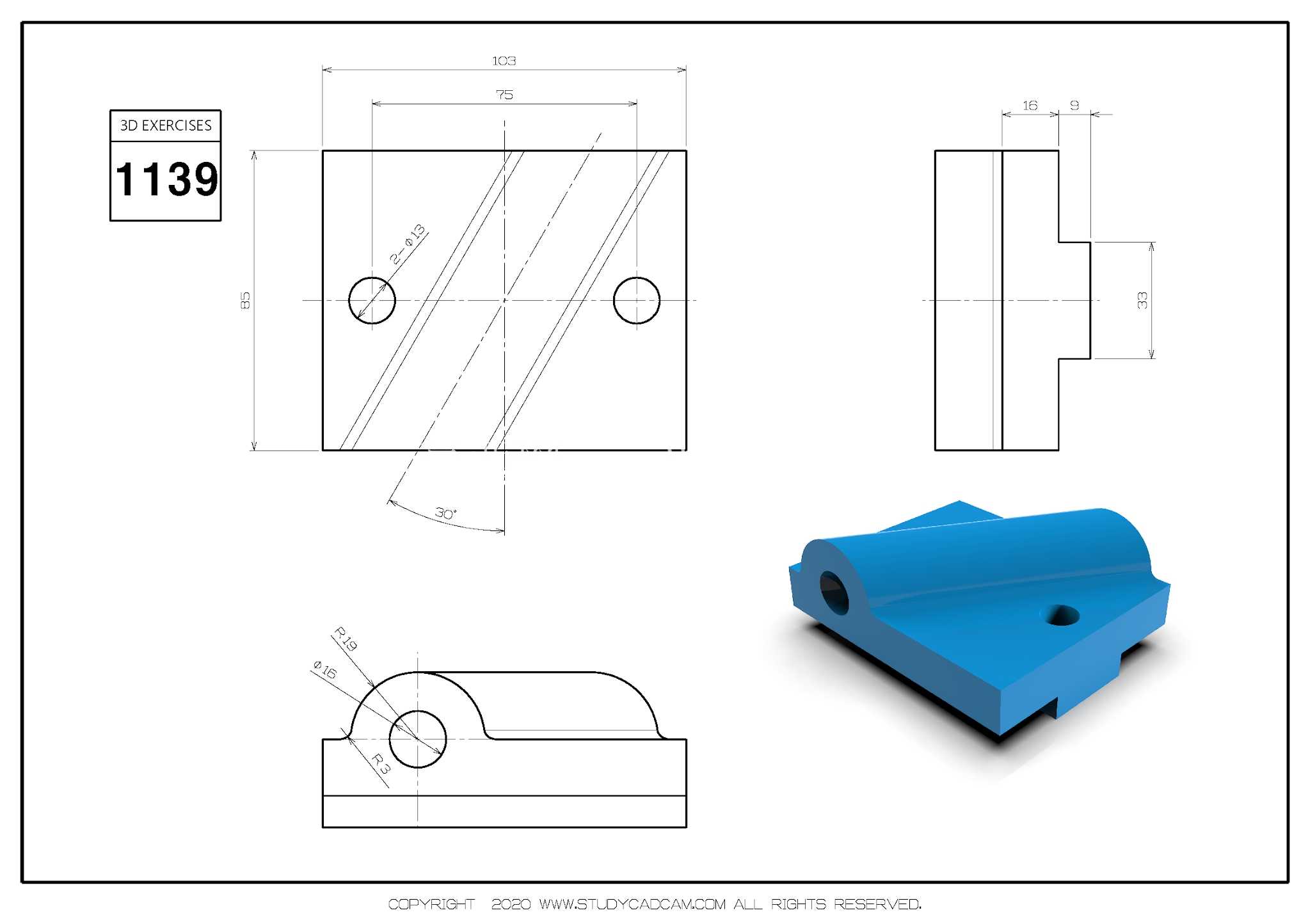

在建模过程中，这类零件的特征逻辑十分清晰，首先绘制底座的截面轮廓，拉伸生成底座基体，然后在底座上叠加圆柱段的拉伸特征，之后依次加工轴向通孔、安装沉头孔、底部定位凸台，最后添加倒角和圆角特征即可完成建模。建模时要注意各个特征的草图约束完全定义，避免出现悬空尺寸，尤其是安装孔的位置尺寸要以圆柱通孔的中心为基准标注，保证加工基准和设计基准统一，减少后续机加工的尺寸误差。这类零件一般采用45号钢加工，表面做发蓝处理防锈，也可以根据使用场景选用铝合金6061材质加工，降低整体重量，适用于对载荷要求不高的轻量化设备场景。
