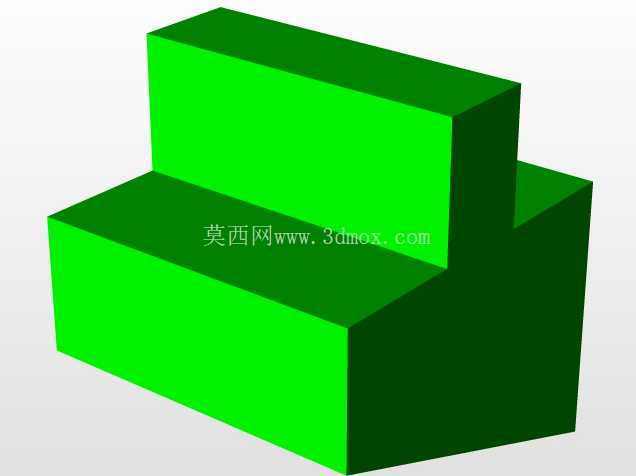

等轴测视角异形机械支撑块结构设计

本次呈现的异形支撑结构件，在非标自动化生产线的工装定位环节、小型专用设备的机架连接部位都有广泛的适配空间，这类零件往往不承担整机的主载荷传递，却直接决定了相邻部件的安装对位精度，是设备装配环节中容易被忽略但容错率极低的细节零件。从结构形态来看，该零件采用一体化弯折式的实体构型，没有额外的拼接焊缝或装配接缝，整体成型后刚性表现优异，能在持续的交变应力作用下保持形态稳定，不会出现拼接结构常见的应力集中开裂问题。零件的两个垂直支撑面分别做了等厚处理，壁厚均匀性控制在合理区间，既避免了厚壁部位注塑或铸造成型时的缩孔缺陷，也不会因为壁面过薄导致受力后出现形变翘曲，支撑面的平面度公差可以满足常规工装的定位要求，不需要后续二次精加工就能直接投入装配使用。

从设计逻辑上拆解，该零件的构型完全服务于安装空间的避让需求，在设备内部走线、相邻运动部件行程预留的约束下，常规的直角支撑块会与周边结构产生干涉，因此采用了斜向过渡的弯折构型，在保证支撑强度的前提下，让出了侧面的走管与运动部件活动空间，斜向过渡面做了圆弧倒角处理，既消除了锐边带来的装配划伤风险，也优化了应力传递路径，避免直角转折处的应力集中导致零件在长期受载后出现断裂。零件底部的定位缺口是专门为安装基准面的定位凸台设计的，装配时可以直接卡入基准台完成预定位，不需要额外的工装夹持就能快速完成螺丝锁付，能大幅缩短产线装配的工时，降低装配人员的操作难度。

从尺寸边界来看，该零件的最大轮廓尺寸控制在50mm区间内，属于小型机械支撑零件，安装时不需要预留过大的操作空间，适合在紧凑型设备的内部狭小空间中布置，零件的安装孔位（图中未完全展示的底部连接点位）采用对称布局，锁付后受力均匀，不会出现单侧受力导致的零件偏斜问题。在实际应用场景中，这类零件常被用在电子生产设备的PCB板定位工装、小型输送线的侧边导向支架安装座、检测设备的传感器安装支撑位等位置，因为这类场景往往空间紧凑，同时对支撑件的位置精度有较高要求，一体化成型的异形支撑块不需要额外调整垫片就能满足安装精度要求，长期使用也不会因为振动出现位置偏移。

在建模过程中，这类零件需要重点关注壁厚的均匀性控制，斜向过渡面的拔模角度要适配所选的加工工艺，如果采用注塑成型，拔模角度需要控制在1-1.5度区间，保证零件能顺利从模具中脱出；如果采用铝件铣削加工，则需要重点关注内角的R角处理，避免刀具无法加工到清根位置导致装配干涉。另外零件的支撑面平面度需要在建模时就标注好形位公差，因为支撑面直接与被支撑部件接触，平面度超差会导致被支撑部件出现倾斜，进而影响整个工位的作业精度。很多新手工程师在设计这类小支撑件时，往往会直接套用标准直角支撑块的模型，忽略了周边空间的干涉问题，最后装配时才发现零件与走线或者运动部件碰擦，不得不临时打磨修改，既影响装配进度，也会破坏零件的表面防腐层，降低零件的使用寿命，而这种针对性设计的异形支撑件，从构型阶段就充分考虑了周边的空间约束，能完美适配特定的安装场景，减少现场修改的工作量。

从受力特性来看，该零件的斜向支撑结构能将垂直方向的载荷分解为两个方向的分力，传递到相邻的两个安装基准面上，相比单方向的悬臂支撑，受力状态更加合理，能承受更大的垂直载荷而不出现弯折变形，在同等载荷要求下，这种构型的零件重量比直角加强筋支撑块更轻，能有效降低设备的整体自重，对于移动类小型设备或者对自重有严格要求的精密检测设备来说，这种轻量化的支撑结构优势十分明显。零件的表面没有多余的装饰性结构，所有的面都是功能性面，要么是安装贴合面，要么是避让面，要么是载荷传递面，没有为了外观增加的冗余结构，完全是功能导向的设计，这也是机械零部件设计的核心原则，所有结构都要服务于功能需求，避免不必要的复杂结构增加加工成本与失效风险。
