市政地下管线方形人孔检修盖板

　　这款方形人孔盖板的结构设计，完全围绕市政地下管线检修口的实际使用需求展开，日常布设场景覆盖城市道路人行道、通讯管网检修井、给排水管线人孔、厂区地下管廊出入口等位置，核心作用是封闭地下竖井开口，既承载行人和轻型通行载荷，又预留透水、检修启闭、防移位的功能，避免井口裸露带来的坠落风险，同时满足管网日常运维的开盖作业需求。

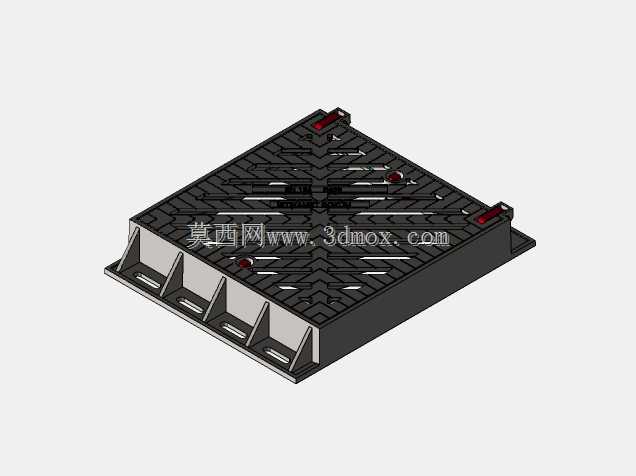

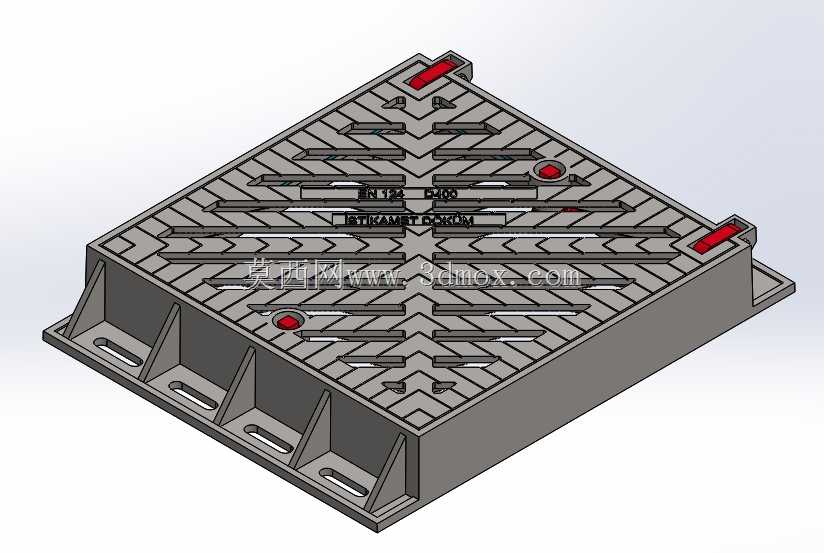

　　从结构细节来看，盖板顶面没有采用整块封闭平板的设计，而是排布了多组平行的长条形格栅泄水孔，孔位走向顺着盖板对角线方向呈人字形交错布置，这种排布逻辑首先考虑的是排水效率：降雨时路面积水可以顺着格栅孔快速汇入井内，不会在盖板表面积水打滑；其次交错的孔位之间保留了连续的承重筋条，不会因为开孔过多削弱面板整体刚度，顶面同时压制了连续的防滑纹路，哪怕盖板表面积水、沾有泥沙，行人踩踏时也能提供足够摩擦力，减少滑倒隐患。面板上预留的几处红色标识点位，一方面可以作为日常巡检时的对位标记，另一方面也对应了盖板的吊装、撬起受力点位，运维人员不用反复寻找撬棍卡位，直接对准标识位置就能施力开盖。

　　盖板底部的支撑结构是设计里的核心承重部分，沿着方形边框的四周，均匀布置了多道纵向加强肋，肋板和顶面面板、底部边框一体成型，每道肋板上都开设了长条形减重孔。这种设计的取舍逻辑很明确：如果采用实心厚板制作，整体重量会过大，不仅开盖检修需要多人配合，长期使用后盖板和井座的接触面也会因为自重过大出现压溃变形；通过加强肋把面板承受的局部载荷传递到整个边框支撑面，在保证整体承载能力的前提下，大幅削减了不必要的实体材料，既降低了铸件自重，也减少了生产时的材料消耗。边框四周伸出的带孔耳板，是安装定位的关键结构，安装时井座的对应位置可以和耳板配合，通过紧固件或者预埋卡位结构，把盖板和井座做限位连接，避免车辆碾压、路面振动时盖板出现移位、翘边，甚至发生掉落井内的情况，边角处的红色嵌条也可以作为缓冲垫，盖板闭合时缓冲金属件之间的硬碰撞，消除车辆碾过时候的异响。

　　外形边界上这款盖板采用正方形适配轮廓，整体安装时直接嵌入对应尺寸的井座凹口内，顶面和路面铺装层保持齐平，不会突出地面形成绊脚的凸起。设计时的安装边界需要提前匹配井座的内框尺寸，盖板边框的外轮廓要和井座支撑台阶留有合理的配合间隙，间隙过小会因为热胀冷缩、泥沙淤积出现盖板卡滞，无法正常开启；间隙过大则会导致碾压时盖板晃动、冲击噪声变大。格栅开孔的宽度也做了限制，在保证过水面积的同时，避免高跟鞋鞋跟、自行车轮卡入孔内，兼顾排水性能和通行安全。

　　从建模逻辑来看，整个结构先搭建方形外轮廓的基础实体，再分别拉伸顶面面板、底部边框和径向加强肋，之后阵列排布顶面的格栅开孔和防滑纹理，最后在边角位置添加标识嵌件、安装耳板的细节，所有筋板的交接位置都做了圆角过渡，避免铸件冷却时出现应力集中开裂，也让载荷传递路径更顺畅，不会在筋板交接位置出现应力断裂的隐患。
