DN200PN25无冲击动态吸入阀

　　市政输水干线、长距离压力输水管线以及大型泵站的出水侧，经常会遇到停泵瞬间管内流体惯性回涌的问题：普通止回阀在反向水压推动下快速闭合，阀瓣撞击阀座会产生剧烈水锤，轻则造成管道振动、法兰密封面渗漏，重则导致管段爆裂、泵体叶轮反转损坏。这款DN200、公称压力PN25的无冲击动态吸入装置，正是针对大口径给排水、循环水通风管路的水锤防护需求开发的专用管路元件，三维建模阶段完全按照现场法兰对接、管廊安装的实际边界完成结构搭建。

　　从现场安装维度来看，装置底部采用标准PN25等级凸面对焊法兰，法兰盘上均布8个螺栓通孔，孔位分度圆、法兰厚度、密封面凸台高度全部遵循GB/T9119对应口径的尺寸规范，现场施工时可直接与同压力等级的输水管道法兰配对，加装耐油石棉橡胶垫或金属缠绕垫后穿入螺栓对称预紧，不需要额外加工过渡管段。装置主体筒体为立式圆柱结构，下部法兰端面到顶部护罩顶端的总高度控制在适配常规地下阀门井、地面泵房管廊的竖向空间范围内，筒体外径小于同口径管道法兰的最大外轮廓，周边预留的螺栓操作间隙满足手动扭矩扳手、液压拉伸器的作业空间要求，不会出现安装后螺栓无法紧固的干涉问题。

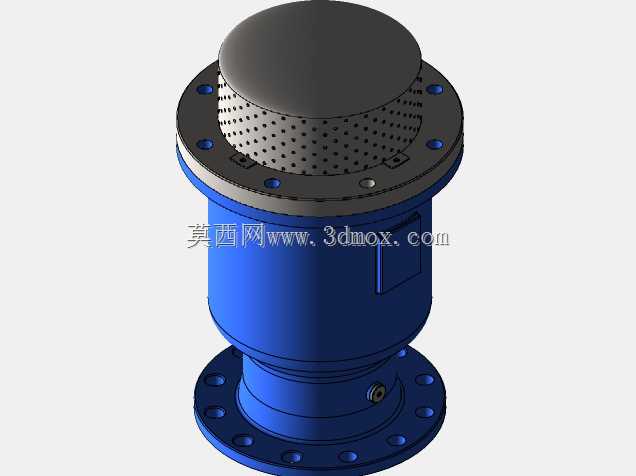

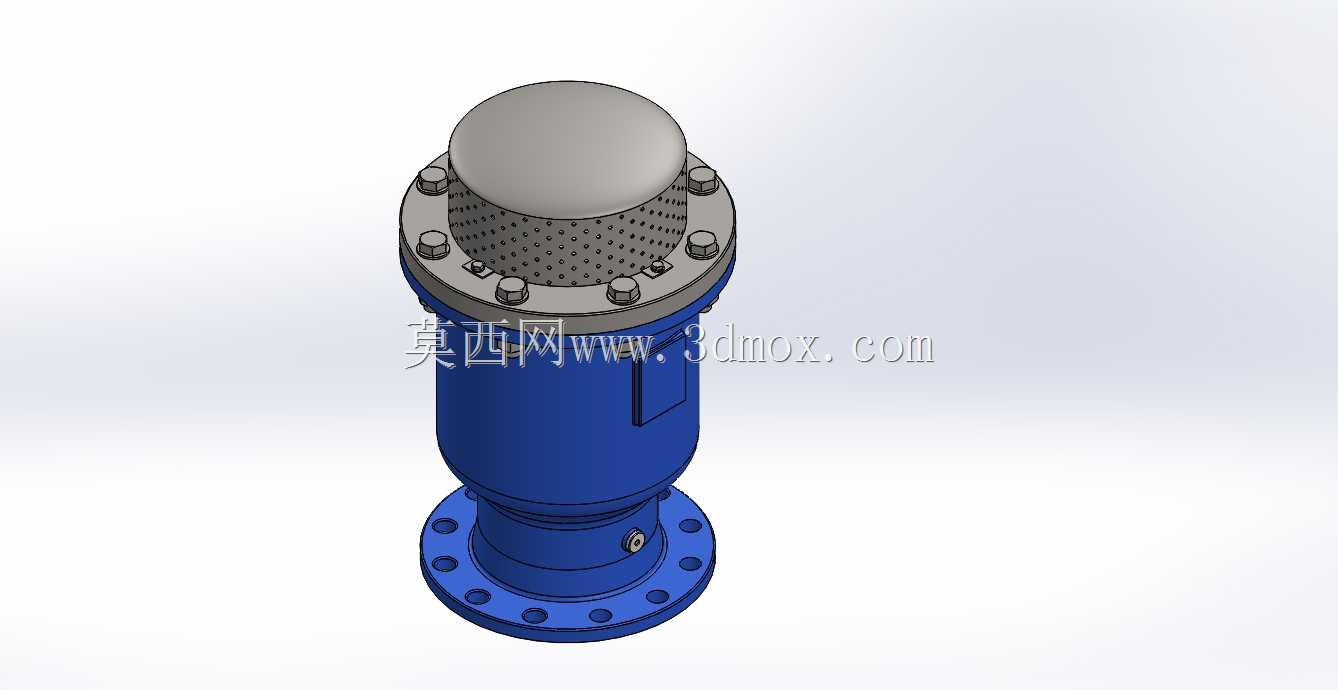

　　装置顶部设置带圆弧过渡的半球形防护端盖，端盖下方是一圈密布通流小孔的圆柱形滤网罩，滤网孔采用均匀阵列排布，既可以在管路进水、排气过程中阻挡水中大块杂物、漂浮碎屑进入内部阀腔，避免卡涩内部运动构件，又能保证足够的通流面积，不会因为滤网遮挡产生过大的局部水头损失。滤网罩与下部蓝色主筒体之间通过一圈带六角锁紧螺母的法兰压环固定，螺母沿圆周均匀布置，现场检修时可以逐个松开螺母，取下压环后直接抽出滤网组件进行冲洗、清污，不需要整体拆卸管路，维护作业效率远高于焊接式过滤结构。

　　核心的无冲击动态功能，依靠筒体内置的缓闭导向阀瓣实现：正常输水工况下，正向水流从底部法兰向上流动，水压推动阀瓣沿中心导向杆平稳抬升，阀瓣保持全开状态，流道内没有突兀的节流构件，水流沿筒体直流通过，流阻系数远小于旋启式止回阀；当泵站停机、管内流体开始反向回流的瞬间，阀瓣不会在反向水压作用下瞬间猛关，而是依托导向杆旁设置的阻尼缓冲结构，随着反向流量的增大分两段缓慢回落：先快速关闭大部分流道，卸掉90%以上的反向冲量，剩余小开度阶段再缓慢贴合阀座，把回流流体的动能逐步耗散在阻尼行程里，从根源上消除阀瓣撞击阀座的冲击荷载，管路上的压力传感器采集到的水锤升压峰值可以控制在工作压力的1.2倍以内，完全满足PN25高压管路的防护要求。

　　在通风排气工况下，管路充水阶段管内积存的空气可以通过顶部滤网罩的通孔顺利排出，避免空气在阀腔顶部聚集形成气塞，造成通水后流量不足、管道气蚀振动；当管路满水运行后，浮式动态密封构件会在浮力作用下自动封堵排气通道，不让压力水从顶部溢出，实现自动排气、止水的联动功能。筒体侧面预留的小型工艺接口可以按需接入压力检测表或者自动泄放管路，方便运维人员实时监测阀前压力，在极端超压工况下可以通过旁通泄放进一步降低管段荷载。

　　建模过程中所有配合尺寸都按照实际装配公差设定：阀瓣与导向杆的配合间隙选H8/f7，保证动作顺滑无卡滞，滤网罩的开孔阵列、法兰螺栓孔的圆周分度都采用参数化驱动，后续如果需要衍生DN150、DN250等相邻口径的系列型号，只需要修改法兰通径、筒体高度的关联参数，整套结构可以快速更新，直接导出工程图用于车间加工，整套装置的结构逻辑完全贴合给排水工程、泵站管路的实际使用需求。
