大口径法兰式喷嘴止回阀结构

　　该结构对应大口径管线上的喷嘴式止回阀，公称通径达到DN900，压力等级为PN25，主要用于输水、循环水、泵站出水、工业流体输送等需要防止介质反向流动的场合。设备两端采用法兰连接，阀体外形短而紧凑，相比传统旋启式止回阀，喷嘴型结构在大流量管路中更强调流道导向、关闭响应和安装空间控制。现场布置时，这类阀门通常安装在泵出口、主干管交汇段或长距离管线的关键节点上，用来降低水锤影响，避免泵停机后介质倒流引起叶轮反转、管路冲击和系统失压。

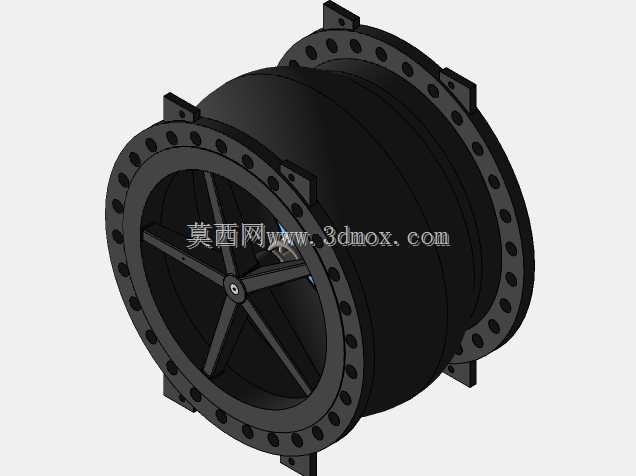

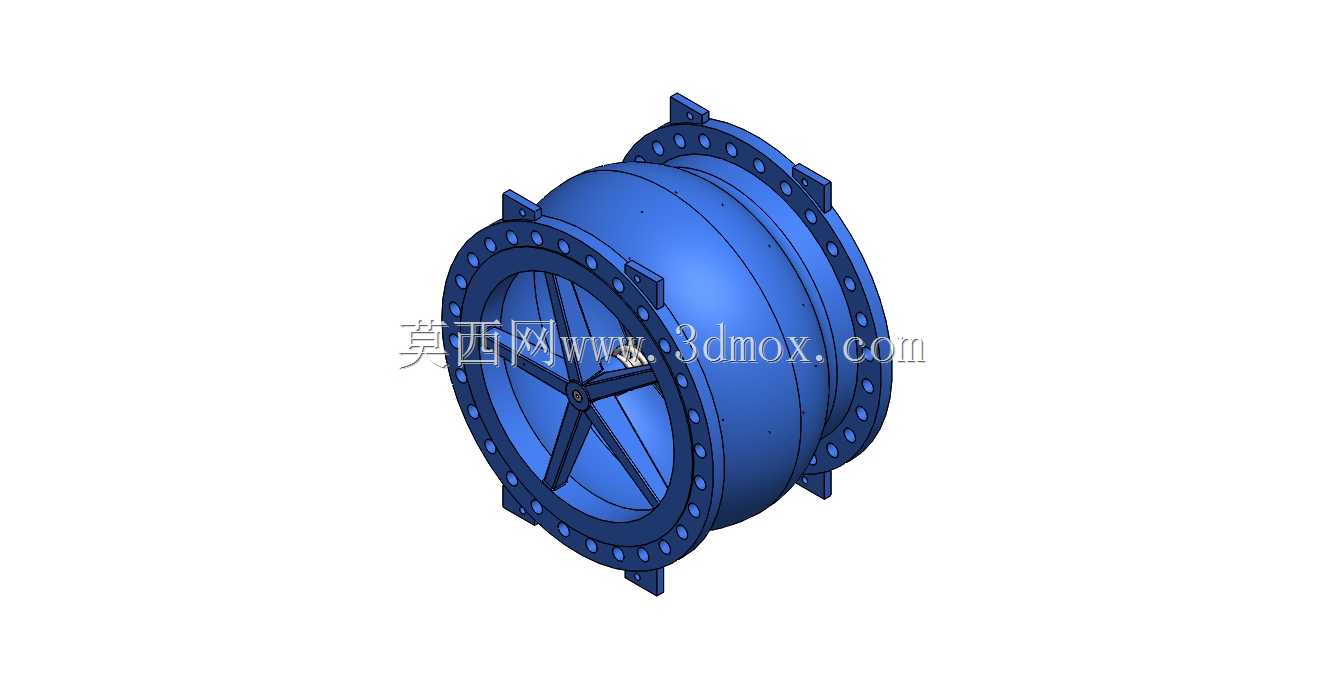

　　从结构特征看，阀体外部呈近似筒形，两端设置大直径法兰盘，法兰周向均匀布置螺栓孔，用于与管道法兰进行紧固。法兰背面带有加强过渡，能够承受PN25等级下较高的端面载荷。阀体外侧分布若干耳板和凸台，这些结构并非装饰特征，而是为吊装、定位、装配以及现场检修提供受力点。DN900规格的阀门整体质量较大，单纯依靠管道螺栓承载并不稳妥，因此外形上预留的吊耳和支撑边界在安装方案中需要重点校核。

　　内部设计采用喷嘴式流道思路，介质正向通过时，流道由入口向阀瓣区域收敛，再经导向结构向出口扩散，使流动路径更接近轴向。阀瓣位于阀体中心区域，外形与喷嘴座面配合，在正向压差作用下开启；当流量下降或下游压力反超上游时，阀瓣在弹簧、介质反压及自身运动特性共同作用下迅速回到密封座，切断反向流路。与长行程阀板相比，这种短行程关闭方式能够减少阀件撞击和滞后，适合大口径、高流量、对水锤敏感的系统。

　　建模时需要特别把握几个装配边界。首先是两端法兰的同轴度，法兰密封面、螺栓孔分布圆和阀体中心轴线必须保持一致，否则现场配管会出现孔位错位或密封面偏载。其次是阀体内腔与外部法兰之间的壁厚过渡，模型中可见多处圆角和加厚区域，这类细节对应铸造或焊接阀体的应力释放需求，不能简单按等壁厚圆筒处理。再次是阀瓣导向结构，中心支撑筋将流道分隔为多个扇形通道，既承担阀瓣导向和座体支撑作用，又要尽量减少对流体的阻挡，因此筋板数量、厚度和前缘形状都需要在刚度与流阻之间平衡。

　　在工程选型中，DN900 PN25阀门不属于小型管路附件，其外形长度、法兰外径和螺栓数量都会直接影响管廊布置。安装前应核对阀门轴向长度是否满足管线分段尺寸，法兰螺栓孔方位是否与配套法兰一致，阀门周围是否留有吊装和检修空间。若布置在泵房内，还需结合泵出口渐扩管、弯头和支墩位置综合考虑，避免阀前流态紊乱造成阀瓣振动。水平安装时，阀体支撑应落在基础或支架上，不能让全部重量由管道承担；竖直管路使用时，则要确认阀瓣自重方向与关闭动作是否匹配。

　　从维护角度看，喷嘴止回阀的优势在于外部结构简洁、内部运动件相对集中，检修时可围绕阀瓣、座圈、密封面和弹性元件进行检查。大口径阀门一旦发生密封面夹杂、阀瓣卡滞或反向冲击，往往会影响整条管线运行，因此三维结构设计阶段就应把装配顺序、拆装空间和吊装受力表达清楚。模型中法兰、筋板、耳板、阀瓣和筒体之间的关系较完整，可用于管路干涉检查、阀门外形确认、安装方案推演以及结构原理展示，也可为类似大口径轴流式止回阀的参数化设计提供参考。
