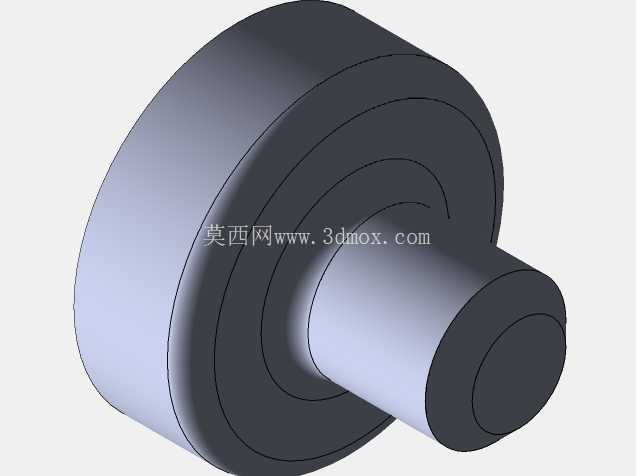

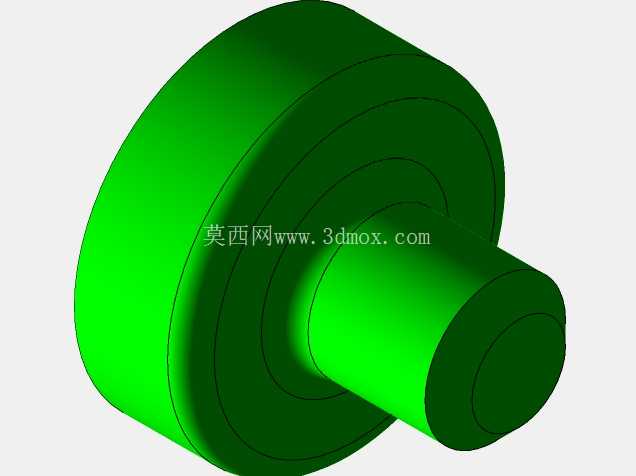

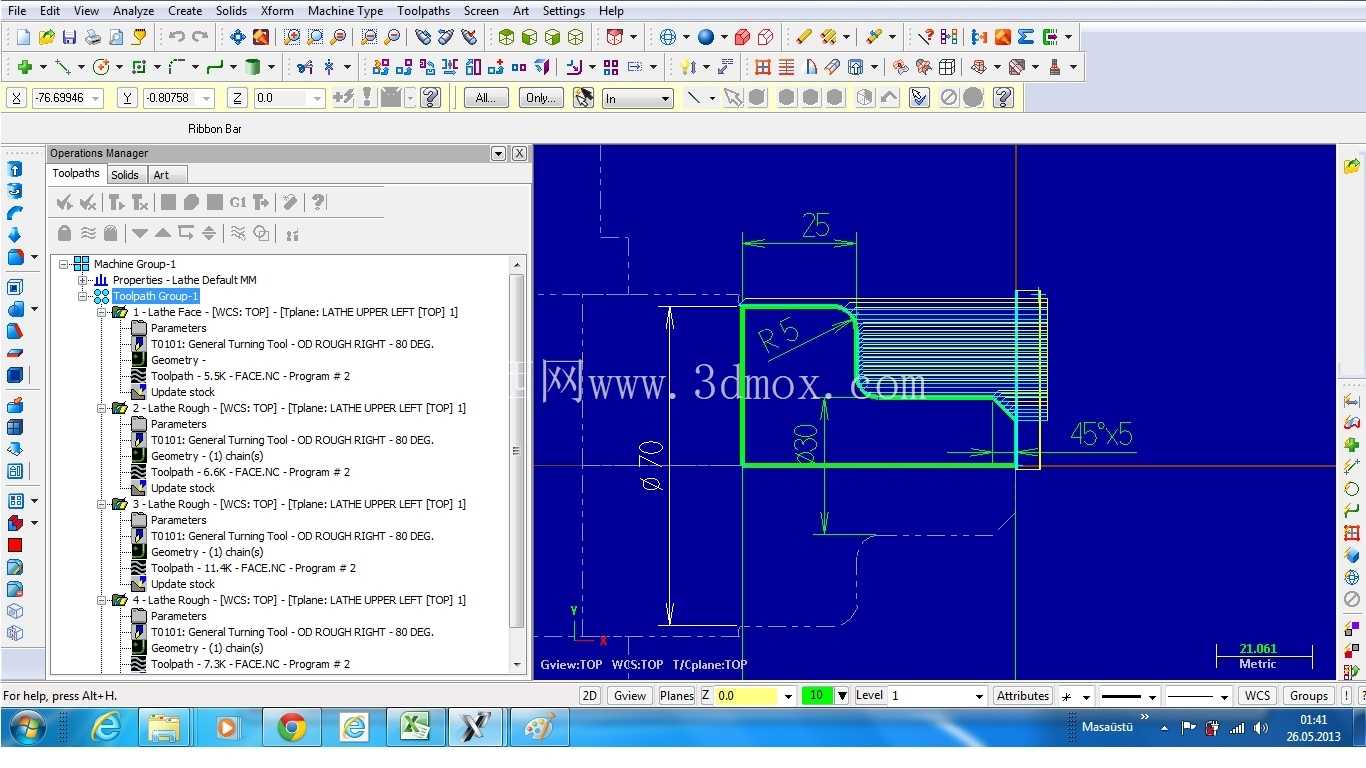

模型里还原的走刀路径,完全贴合实际粗车削的分层切削逻辑:外圆直段部分采用等切深走刀,单次径向吃刀量控制在2-3mm区间,匹配硬质合金外圆车刀的切削负载阈值;到曲面过渡段时,走刀路径自动切换为随形插值模式,保证曲面区域的加工余量均匀留存1.2-1.5mm的精加工余量,避免后续半精、精加工时出现局部余量过大导致的让刀问题。从设计思路上看,这套模型没有刻意追求外观的渲染效果,而是把核心逻辑放在了加工边界的还原上:毛坯的装夹夹持段长度预留了15mm的卡盘卡位尺寸,避免加工过程中工件伸出过长导致的刚性不足;曲面段的曲率变化完全匹配常规外圆车刀的副偏角角度,不会出现加工干涉;走刀轨迹的起止点都设置在毛坯外圆的安全距离外,退刀路径预留了足够的抬刀间隙,不会刮蹭已加工表面。在常规轴类零件的车削加工流程里,毛坯的前置工艺处理直接决定了后续精加工的工序冗余度与成品合格率,这套针对车床加工场景搭建的毛坯模型,完整还原了粗车工序中曲面走刀的全流程逻辑,适配普通卧式车床的装夹基准与加工行程边界。从实际加工场景来看,这类带连续曲面的轴类毛坯,多应用于传动芯轴、液压阀芯、非标连接轴等零件的前置粗加工环节,加工前需要先完成毛坯在三爪卡盘上的同轴度找正,找正误差需控制在0.05mm以内,避免粗车过程中因余量不均导致的刀具崩损或工件振颤。
在实际生产应用中,这类模型可以直接作为数控车床编程的工艺参考,编程人员可以直接参照模型里的走刀分层逻辑,调整对应材质的切削参数:如果是45号钢调质毛坯,粗车转速可以设置在500-650r/min,进给量0.2-0.3mm/r;如果是铝合金毛坯,转速可以提升至1200-1500r/min,进给量调整为0.15-0.2mm/r。模型里还原的刀具位置与切削角度,也完全符合实际外圆粗车刀的装夹要求:刀尖高度严格对准主轴回转中心,刀杆伸出长度控制在刀杆厚度的1.5倍以内,最大化降低切削过程中的振刀概率。
很多刚接触数控车编程的技术人员,容易在曲面粗车阶段出现余量留存不均、走刀路径撞刀的问题,这套模型把容易出错的路径节点都做了直观还原:比如曲面与直段的交接位置,走刀路径做了圆弧过渡处理,避免直角进刀导致的刀具冲击;毛坯末端的切断位置预留了足够的工艺余量,不会在粗车阶段就触及最终的切断尺寸。从安装边界来看,模型对应的毛坯总长、最大外圆尺寸都适配普通卧式车床的最大加工回转直径与行程范围,不需要额外调整机床的硬限位就可以完成全段加工,不需要定制专用夹具,用标准三爪自定心卡盘就可以完成装夹定位。

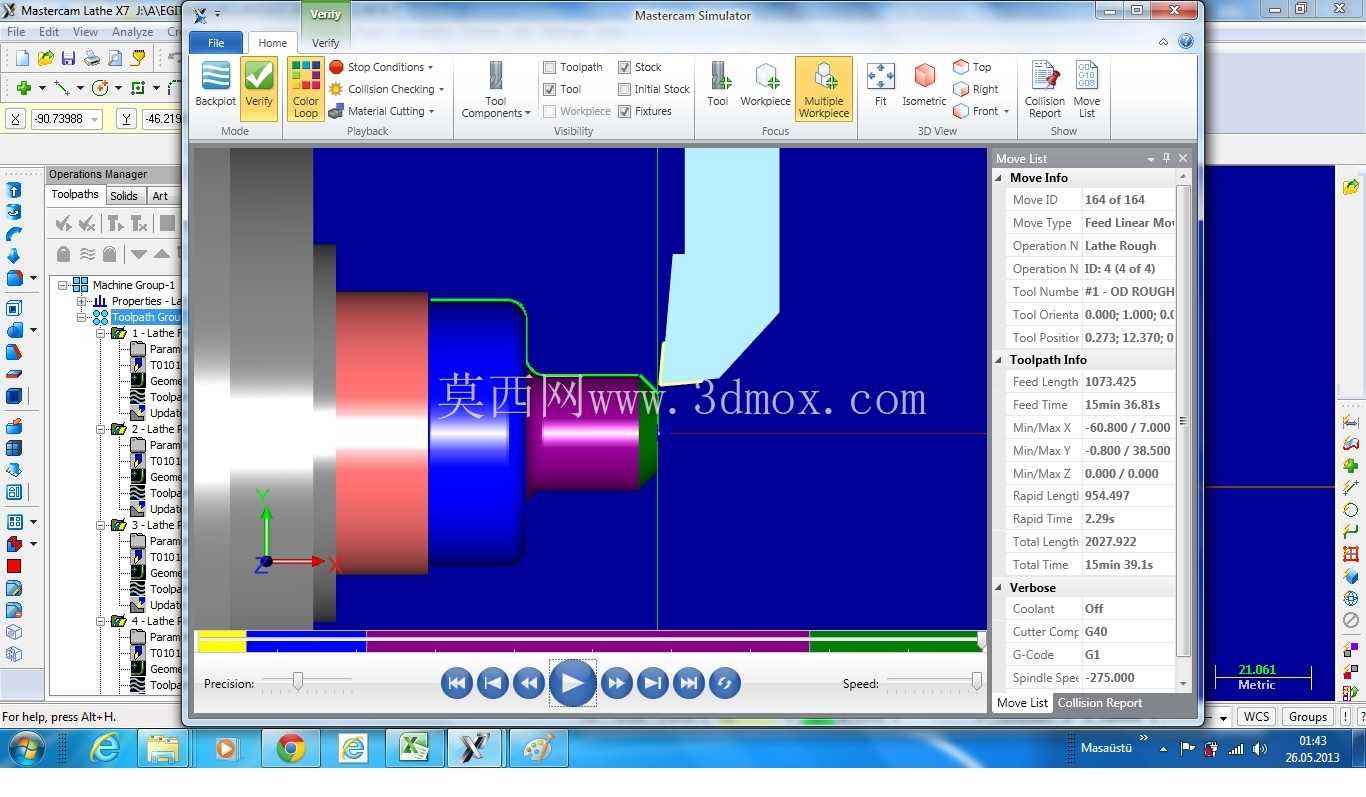

另外,模型里呈现的切削仿真逻辑,也覆盖了粗车过程中常见的工艺问题预判:比如不同切深下的刀具负载变化、曲面加工时的刀具接触点变化、排屑方向的预留空间,这些细节都是实际加工中必须考虑的工艺点,不是单纯的外观建模可以覆盖的。对于从事机械加工工艺编制、数控编程的技术人员来说,这类还原真实加工逻辑的模型,比单纯的成品零件模型更有参考价值,它能直观呈现从毛坯到半成品的整个粗加工过程的工艺逻辑,帮助技术人员快速梳理曲面轴类零件的车削工序排布,减少现场试切的材料浪费与调试时间。在小批量非标零件加工场景中,这类工艺参考模型可以直接缩短编程调试周期30%以上,尤其是对于带连续曲面的轴类零件,提前通过模型验证走刀路径的合理性,能有效避免现场加工时出现的过切、撞刀、余量不均等问题,提升粗加工工序的加工效率与成品一致性。
