河道取水控制构筑物水工结构

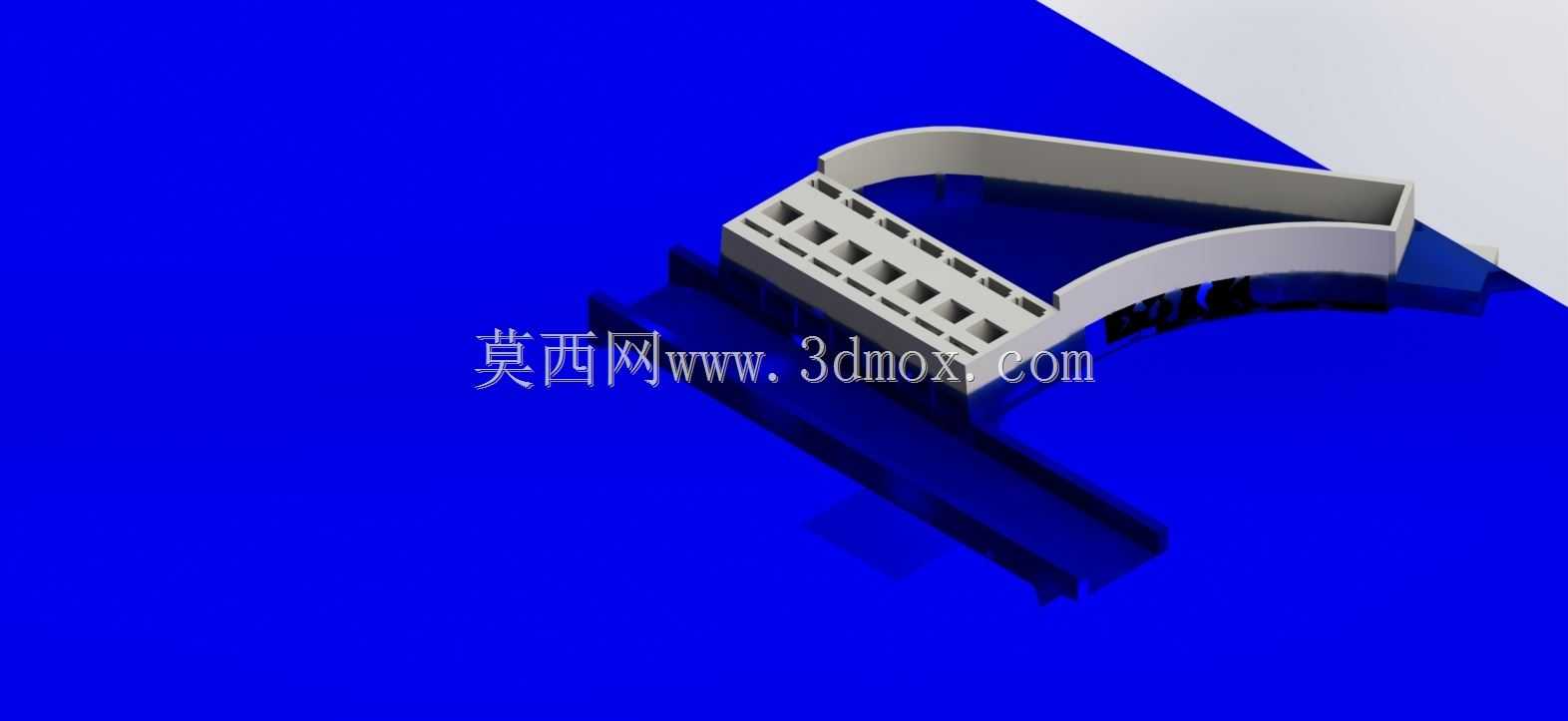

　　这套水工构筑物三维结构面向河道取水与水流控制场景，整体采用现浇混凝土实体建模思路，将取水头部、导流挡墙、进水格栅段与底部输水廊道整合为连续的空间受力体系，建模时严格按照水工建筑物的分缝逻辑、挡水高度与河床埋置关系还原构造细节，可直接用于取水工程方案比选、结构干涉检查与施工交底演示。

　　从现场布置逻辑看，构筑物顺河道水流方向延伸，弧形挡墙段贴合岸线走向布置，既承担侧向挡土与束水导流入渠的作用，又通过曲面线形降低水流直冲墙体产生的涡流与冲刷风险；直线段为多孔进水闸室结构，墙身上按等间距布置矩形进水孔口，孔口前预留格栅安装槽位，运行时河水经孔口进入内部集水廊道，再通过底部埋置的输水箱涵输送至后续取水泵站或净水处理单元，孔口尺寸与过流净宽按设计取水量校核，保证枯水期最低水位下仍有足够淹没深度，避免进气形成气蚀。

　　结构设计层面，整体采用重力式混凝土挡墙构型，墙体底部放大基础嵌入河床持力层，基础底宽按抗滑、抗倾覆稳定系数验算确定，墙身厚度沿高度分段变化，迎水面设置直立挡水面，背水面按土压力分布放坡，抵消外侧水土侧向荷载；多孔进水段的孔口之间保留连续混凝土隔墙，隔墙顶部与上部连梁整体浇筑，形成多跨刚架受力体系，避免开孔后墙体出现应力集中断裂；弧形段墙体采用变曲率线形，建模时通过扫掠特征生成变截面墙身，曲率半径结合河道岸坡实测坐标拟合，保证构筑物与原有岸坡平顺衔接，减少岸线改造土方量。

　　安装边界与尺寸控制方面，建模时明确了构筑物的河床开挖底线、基础埋深标高、墙顶超高与常水位/洪水位的相对位置：基础底部低于河床最大冲刷线以下足够深度，防止汛期水流淘刷基础造成结构失稳；墙顶高程高于设计洪水位加安全超高，避免洪水漫顶；两侧与岸坡衔接处设置翼墙与防渗刺墙，插入岸坡土体内部形成止水封闭，防止取水通道外的河水沿结构与土体接缝渗漏，同时阻断岸坡土体发生渗透破坏。

　　功能特性上，该结构同时实现水流导向、取水拦污、水位调节与岸坡防护多重作用：多孔进水孔可均匀分散取水水流，降低进口流速，减少泥沙进入取水系统；孔口前预留的格栅安装位可后续加装拦污栅，拦截河道漂浮物；底部输水箱涵采用封闭矩形断面，埋设于河床下方，输水过程不受表面风浪与气温变化影响，冬季也可降低结冰堵管风险。建模过程中所有混凝土构件均按实际配筋保护层厚度预留实体余量，相邻结构段之间的沉降缝位置单独拆分构件，缝内填充止水带与嵌缝材料的安装空间也在装配体中预留，现场施工时可按分段顺序支模浇筑，各段沉降互不干扰。对于水利设计人员而言，该三维模型可直观验证取水口与河道流态的匹配关系，检查孔口、廊道、挡墙之间的空间干涉，也可作为后续结构受力有限元分析的几何基础，快速提取不同水位工况下的墙体荷载边界，大幅减少二维图纸反复核对剖面的工作量。
