海滩四段式简约灯塔结构设计

这款四段式灯塔结构，最初的设计切入点是滨海浅滩区域的小型导视需求，区别于大型航标灯塔的厚重结构，整体采用锥台收分的主体形态，从底部圆形基座开始，每一段的直径变化都经过重心校核，确保在滨海区域常年阵风荷载下的结构稳定性，底部基座做了双层凸缘设计，既可以增大与安装基础的接触面积，分散上部结构的压应力，也能预留出地脚螺栓的安装孔位，适配混凝土浇筑基础、预埋钢板基础两种常见的滨海构筑物安装形式，安装边界上要求基础平面的水平度公差控制在千分之二以内，避免长期受侧向风力作用出现结构倾斜。

从功能特性来看，这款灯塔定位是近岸浅滩的简易标识，不需要搭载大型航标灯设备，顶部预留的平台可以安装小型太阳能警示灯，满足近岸休闲区域、浅海养殖区的夜间标识需求，四段式的分段结构没有采用复杂的内部支撑框架，而是通过每段筒体端部的止口结构实现定位装配，相邻段的止口配合公差选用H7/h6的间隙配合，既方便现场分段吊装拼接，也能保证整体的同轴度，避免拼接后出现外观折线，影响整体的流线型形态。

实际应用场景中，这类小型灯塔除了基础的导视标识作用，也常作为滨海景观带的装饰构筑物，搭配周边的沙滩休闲设施做场景点缀，因为整体结构没有复杂的曲面异形结构，所有的轮廓线都是规则的回转体特征，加工制造环节可以采用板材卷制焊接的工艺，也可以通过3D打印、树脂浇筑的方式做缩比例景观模型，外表面的圆弧过渡设计，能有效降低滨海盐雾环境下的风阻，同时减少风沙、盐粒在结构表面的附着，降低后期维护的清洁成本。

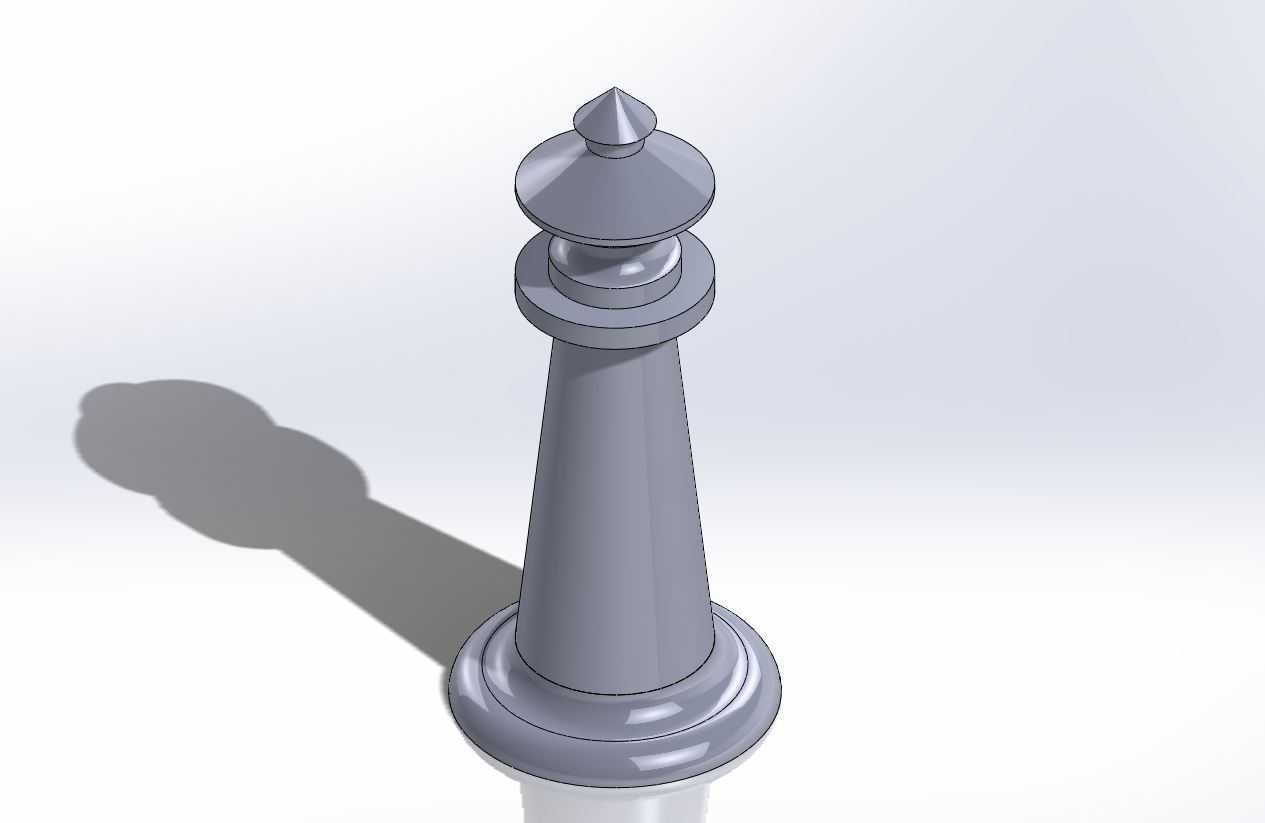

设计思路上，最初做结构草绘的时候，就刻意规避了传统灯塔多层挑檐、复杂装饰件的设计，把整体拆分为底部基座段、下锥台主体段、上部灯座衔接段、顶部顶盖段四个独立模块，每个模块的高度比例按照黄金分割比做分配，下锥台段的锥度设定为1:12，这个锥度既可以保证结构向上收分的视觉稳定感，也能让上部的荷载沿着锥壁均匀传递到底部基座，不会出现局部应力集中的问题，上部灯座衔接段做了两层圆盘式凸台，一方面是作为视觉上的分段标识，打破长锥台的单调感，另一方面凸台可以作为检修攀爬时的临时脚踏受力点，不需要额外加装外置爬梯，保持外观的简洁性。

顶部的顶盖采用锥尖造型，锥角设定为60度，这个角度可以让雨水快速顺着锥面流下，不会在顶部形成积水，减少滨海环境下积水对结构顶面的腐蚀，顶盖与下部灯座段的衔接处做了内凹的排水槽，雨水落到顶盖后会顺着排水槽向四周滴落，不会沿着筒体壁面流淌留下水渍。整体结构的壁厚根据不同段的受力情况做了差异化设计，底部基座段因为要承受全部上部荷载，壁厚设置为上部筒体的1.5倍，向上逐段减薄，在保证结构强度的前提下尽可能降低整体自重，方便运输和现场安装，安装时不需要大型吊装设备，3到4名作业人员就可以完成分段拼接和固定，适合交通不便的偏远浅滩区域布设。

在结构校核环节，针对滨海区域常见的12级阵风工况做了有限元受力分析，锥台形态的风阻系数仅为0.32，远低于方形截面构筑物的风阻系数，结构根部的最大应力远低于常用结构钢的许用应力，即使在无额外内部加强筋的情况下，也能满足极端天气下的结构强度要求，同时因为整体是回转体结构，各个方向的抗风性能一致，不需要针对常年主导风向做额外的结构加强，降低了设计和施工的复杂度。
