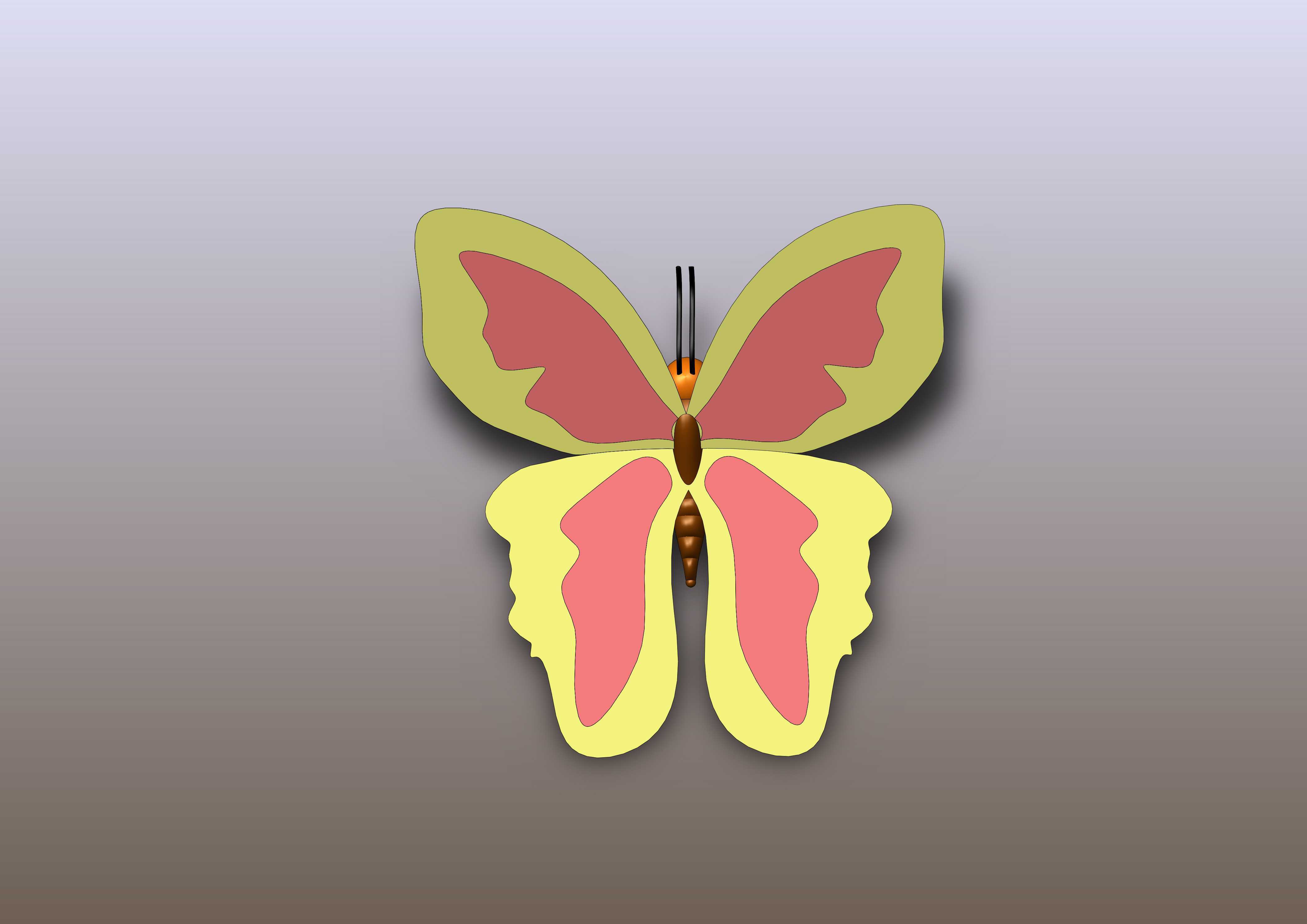

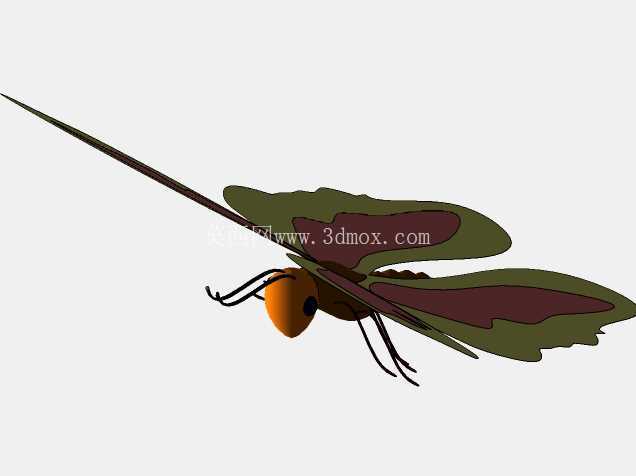

仿生彩翼蝴蝶装饰摆件结构设计

　　这款仿生蝴蝶造型的结构设计，最初的需求来源是文创展示场景的装饰构件配套，在做结构拆解之前，先梳理了实际落地的几个核心应用方向：一是商业美陈的橱窗点缀构件，二是儿童科普教具的昆虫结构演示件，三是文创周边的拼装玩具组件，不同场景对结构的强度、拆分逻辑、表面处理的要求各有差异，建模过程中需要兼顾不同场景的适配性。从外形尺寸来看，整体翼展控制在120mm区间，躯体纵向长度为75mm，躯体最大直径处为12mm，安装边界预留了背部3mm的平面粘接位，可直接适配亚克力展示台、磁吸底座、墙面粘钩等多种固定方式，不需要额外做转接结构，降低后续二次加工的改造成本。

　　设计思路上没有采用一体打印的整模结构，而是将翅膀分为上下两对共四片独立构件，躯体拆分为头、胸、腹三段，触角单独做可拆卸结构，这样拆分的好处一方面是不同部件可以采用不同颜色的耗材直接成型，减少后期上色的工序，比如上翼采用橄榄黄绿色基材搭配红粉色翼斑区域，下翼采用明黄色基材搭配同色系红粉色翼斑，躯体采用深棕色调基材，触角采用黑色细径耗材，组装后直接呈现分层的色彩效果，不需要额外做表面喷涂；另一方面拆分结构可以降低薄壁件的打印报废率，翅膀最薄处为0.8mm，一体打印时翅膀边缘容易出现翘边、层纹断裂的问题，拆分后单块翅膀的支撑结构可以做在非外观面，成型后去除支撑不会破坏翼面的流畅轮廓。

　　功能特性上，翅膀与躯体的连接位设计了0.3mm的间隙配合，组装后可以手动调整翅膀的张开角度，既可以呈现平展的飞行姿态，也可以调整为半收拢的停驻姿态，适配不同展示场景的构图需求；腹部段做了分段式的凸凹纹理，还原昆虫躯体的节状结构，同时每段纹理的凸起高度控制在0.5mm，不会因为纹理过深造成积灰难清理的问题，适合作为长期摆放的装饰件。在结构验证阶段，重点校核了翅膀的受力变形量，当翅膀处于水平平展状态时，翼尖位置的自重变形量控制在0.2mm以内，不会出现长期摆放后翼尖下垂的问题；触角采用直径1mm的细柱结构，根部做了R1的圆角过渡，避免日常触碰时出现根部断裂的情况。

　　实际应用中，这款结构除了作为静态展示件，还可以在胸部预留的4mm空腔内加装微型震动马达与纽扣电池，改造为动态振翅的小摆件，不需要大幅修改原有结构，空腔位置的壁厚设置为1.2mm，足以容纳微型电子元件，同时不会影响外部的外观完整性。建模过程中翼面的轮廓曲线没有采用规则的几何图形拼接，而是参照真实蝴蝶的翼缘曲率做了三次样条曲线拟合，翼斑的轮廓也做了渐变的边缘处理，没有生硬的折线分界，还原生物形态的自然感；翅膀边缘做了0.2mm的圆角钝化处理，避免薄壁锐边造成划伤，尤其是作为儿童教具使用时，这个细节可以大幅降低使用过程中的安全隐患。安装固定位除了背部的粘接平面，还在腹部下端设计了直径2mm的插销孔，可以搭配金属插杆固定在花艺装置、微缩景观场景中，适配更多元的展示需求，插销孔的深度为5mm，配合常用的2mm钢丝插杆，固定后的倾斜角度可以根据场景需求自由调整，不会出现松脱掉落的问题。
