带轮式炮架的老式加农火炮结构

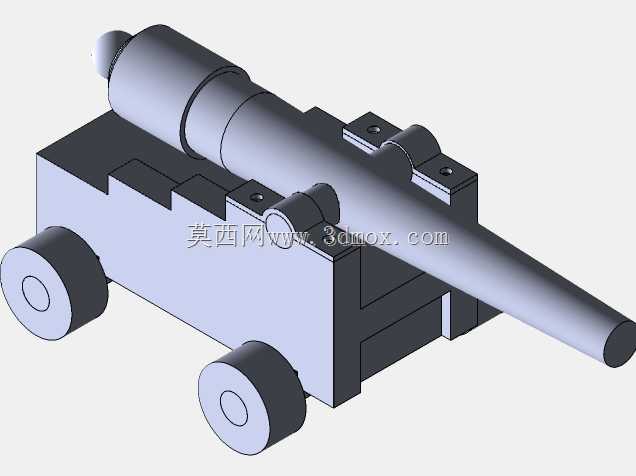

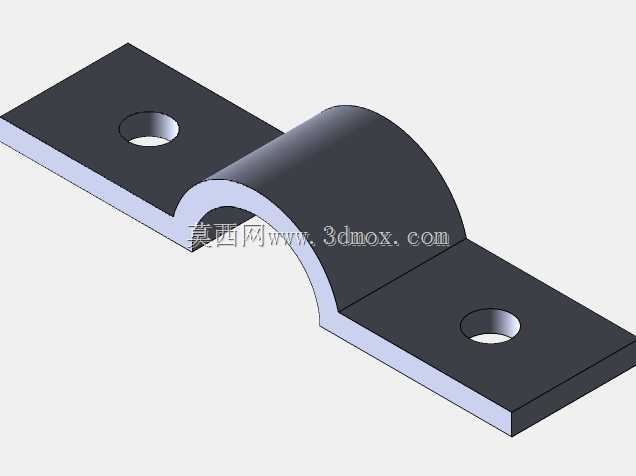

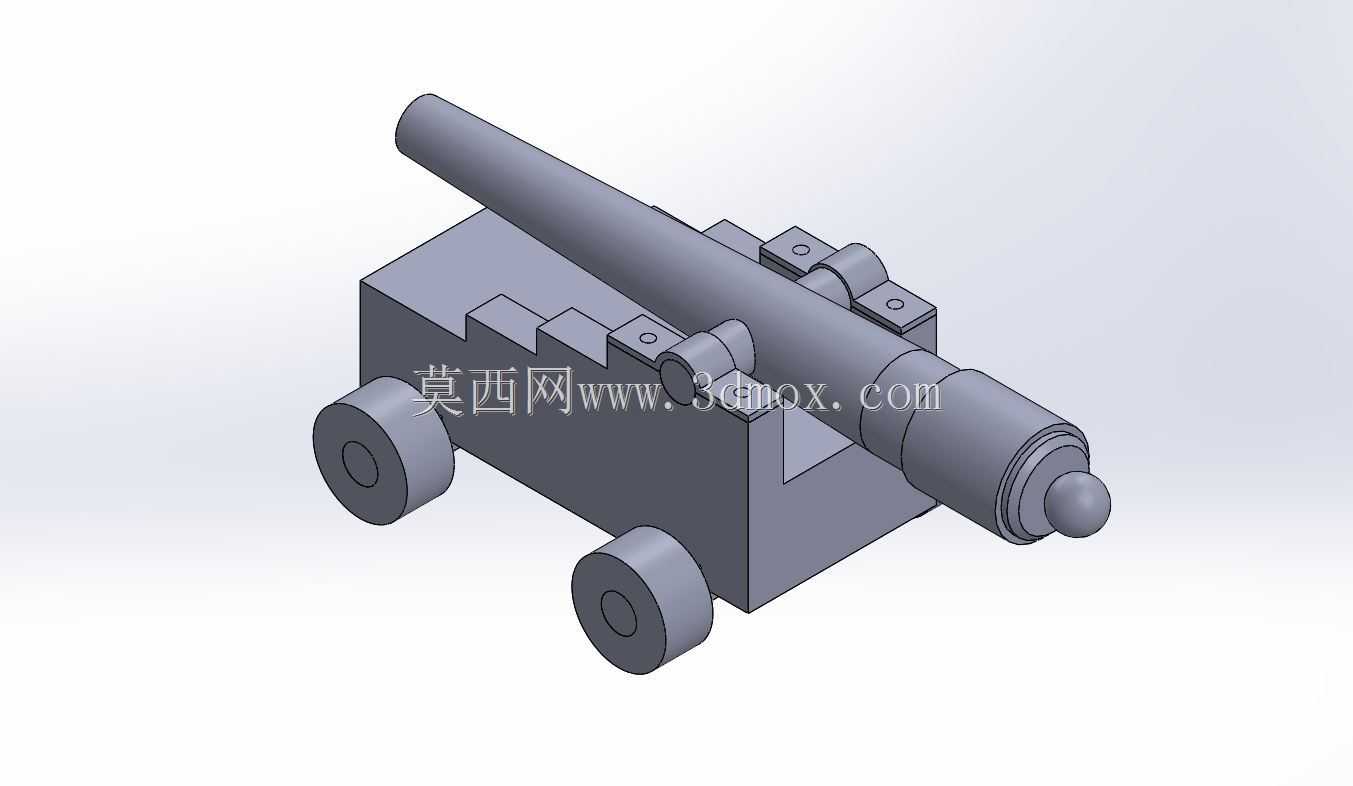

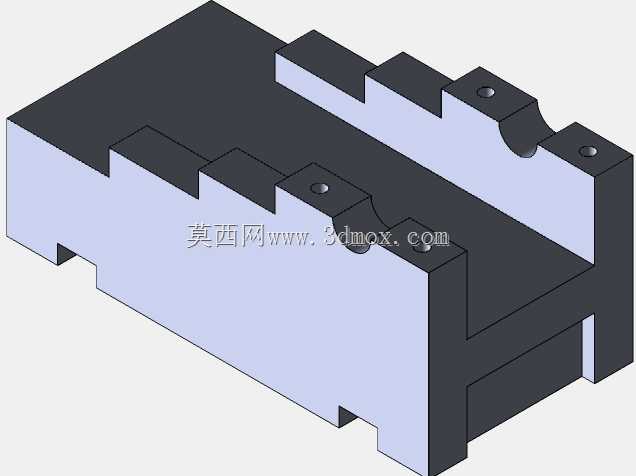

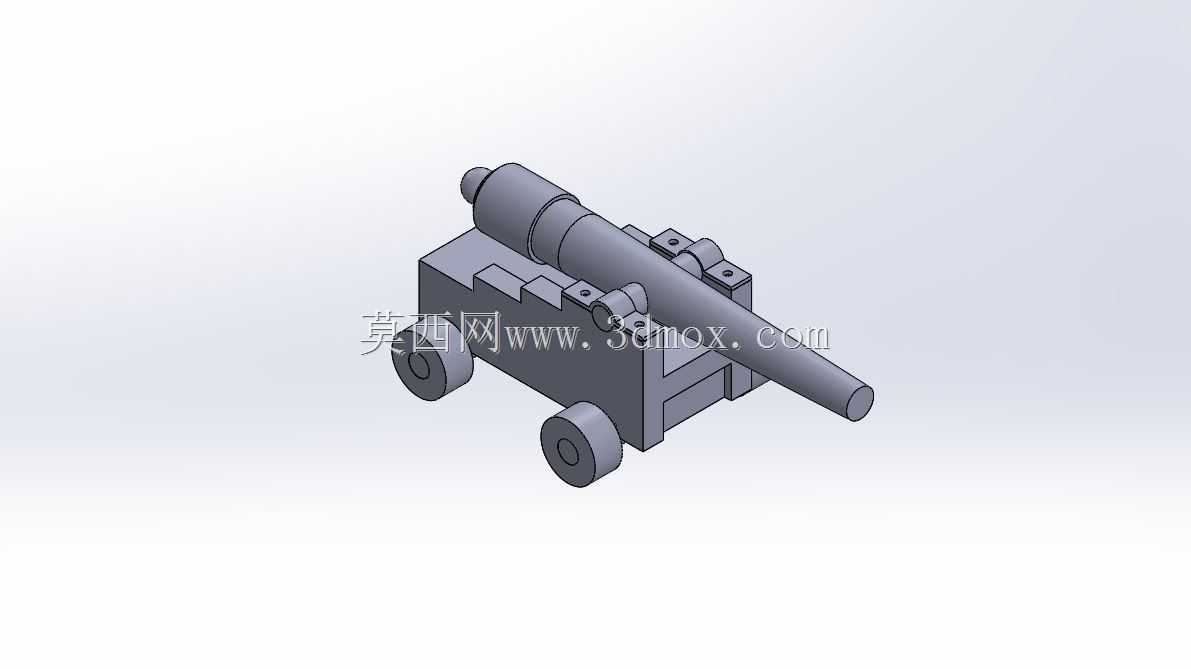

这款老式加农炮的结构设计，核心围绕发射时的反冲承载需求展开，整体采用轮式炮架搭配刚性炮身的布局，适配旧时阵地作战、海防要塞守备的实际使用场景，可在预设阵地完成固定方向的火力输出，也能借助轮架短距离转移阵位，调整射击方位。从结构组成来看，炮身采用多段阶梯式圆柱结构，从炮尾到炮口逐步收窄，既保证了炮膛部分的壁厚强度，能够承受发射药爆燃产生的瞬时高压，又通过炮口段的收窄降低了整体重量，平衡了全炮的重心位置。炮身通过多组固定压块与炮架上平面连接，压块采用螺栓紧固的方式，既限制了炮身在发射时的前后窜动，也能在日常维护时快速拆解，完成炮膛清理、易损件更换的操作。炮架主体为箱型焊接结构，内部预留了足够的配重空间，可根据发射装药的量级调整配重量，进一步抵消发射时的后坐冲量，保持炮身的射击稳定性，避免炮位出现大幅位移影响射击精度。两侧的行走轮采用实心轮体结构，轮轴直接固定在炮架下部的支座上，没有额外的悬挂结构，这种设计虽然在长距离拖行时减震效果有限，但在阵地部署时能够提供足够的支撑刚度，发射时轮体与地面接触形成两个稳定支撑点，配合炮架前端的支撑结构，形成三点稳定的支撑布局，即使在不平整的野战场地也能快速调平架设。设计过程中优先考虑了结构的可靠性与易维护性，所有外露的连接部件均采用通用规格的紧固件，战场环境下可快速更换损坏的零件，炮身与炮架的连接位置预留了调整间隙，可根据磨损情况微调炮身的水平角度，补偿长期使用带来的装配误差。安装边界方面，全炮的宽度控制在两轮外缘的尺寸范围内，长度方向从炮尾端面到炮口端面的尺寸适配常规的阵地工事射孔尺寸，高度方向可根据架设需求调整炮架前端支撑块的高度，适配不同的射击仰角需求，不需要额外改造工事结构即可完成部署。这类老式火炮的结构逻辑，也为后续近现代火炮的反后坐装置设计、炮架布局优化提供了早期的实践参考，其核心的重心匹配、支撑稳定性设计思路，在很多现代重型装备的轮式承载结构设计中依然有借鉴价值。
