伺服驱动多桨协同划艇演示装置结构

　　这套划艇演示装置的核心设计目标，是还原多人赛艇划行过程中多桨协同的动作逻辑，可用于水上运动装备的动作原理展示、青少年科教演示场景，也能作为赛艇训练辅助教具，帮助初学者直观理解不同划桨节奏下的艇体受力变化，避免传统纸面讲解难以传递的时序动作偏差问题。装置采用多组伺服电机作为桨叶的动力输出单元，每支船桨对应独立的驱动模组，可通过参数调整实现不同划频、不同入水角度的动作模拟，既可以还原单人划桨的基础动作，也能模拟八人赛艇的全桨协同划行动作，适配不同演示场景的需求。

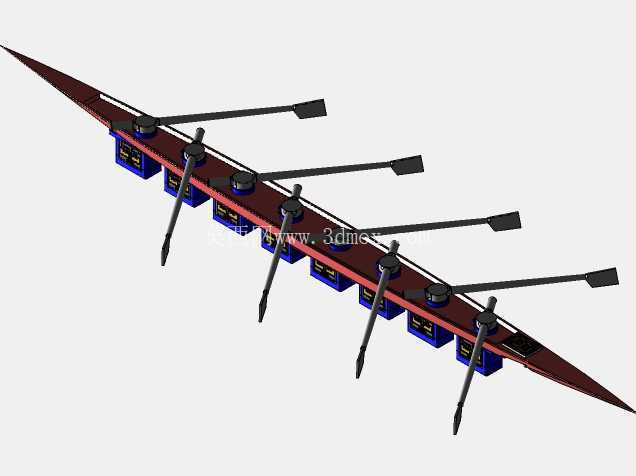

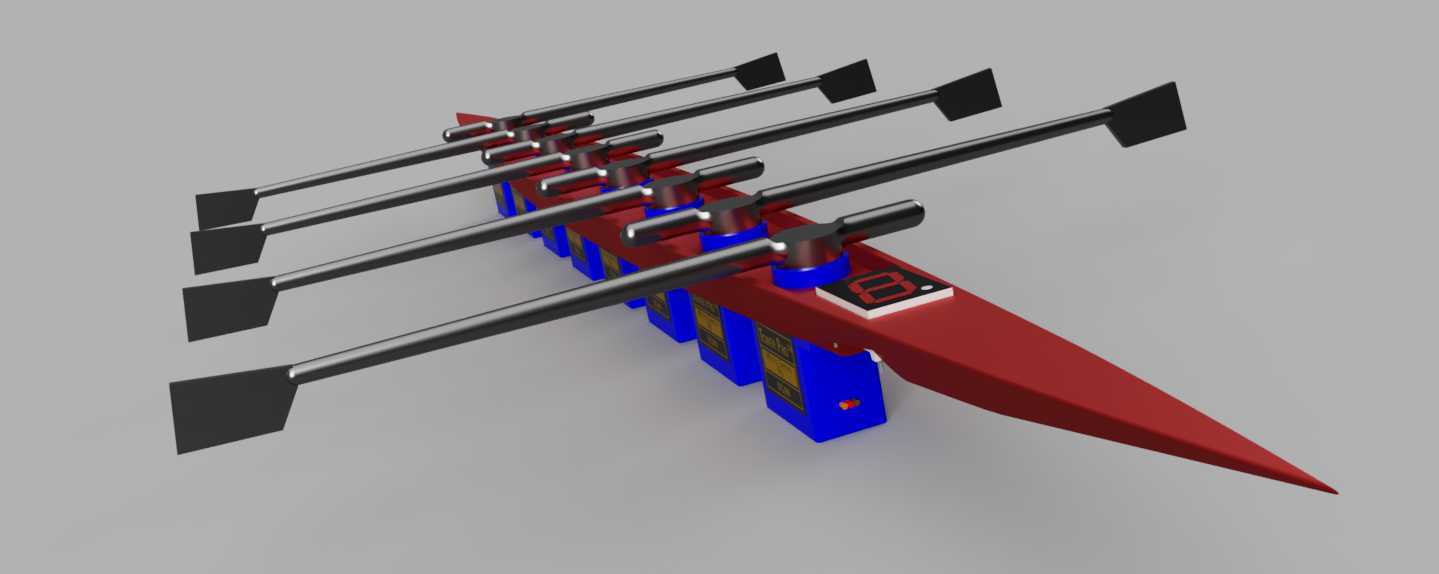

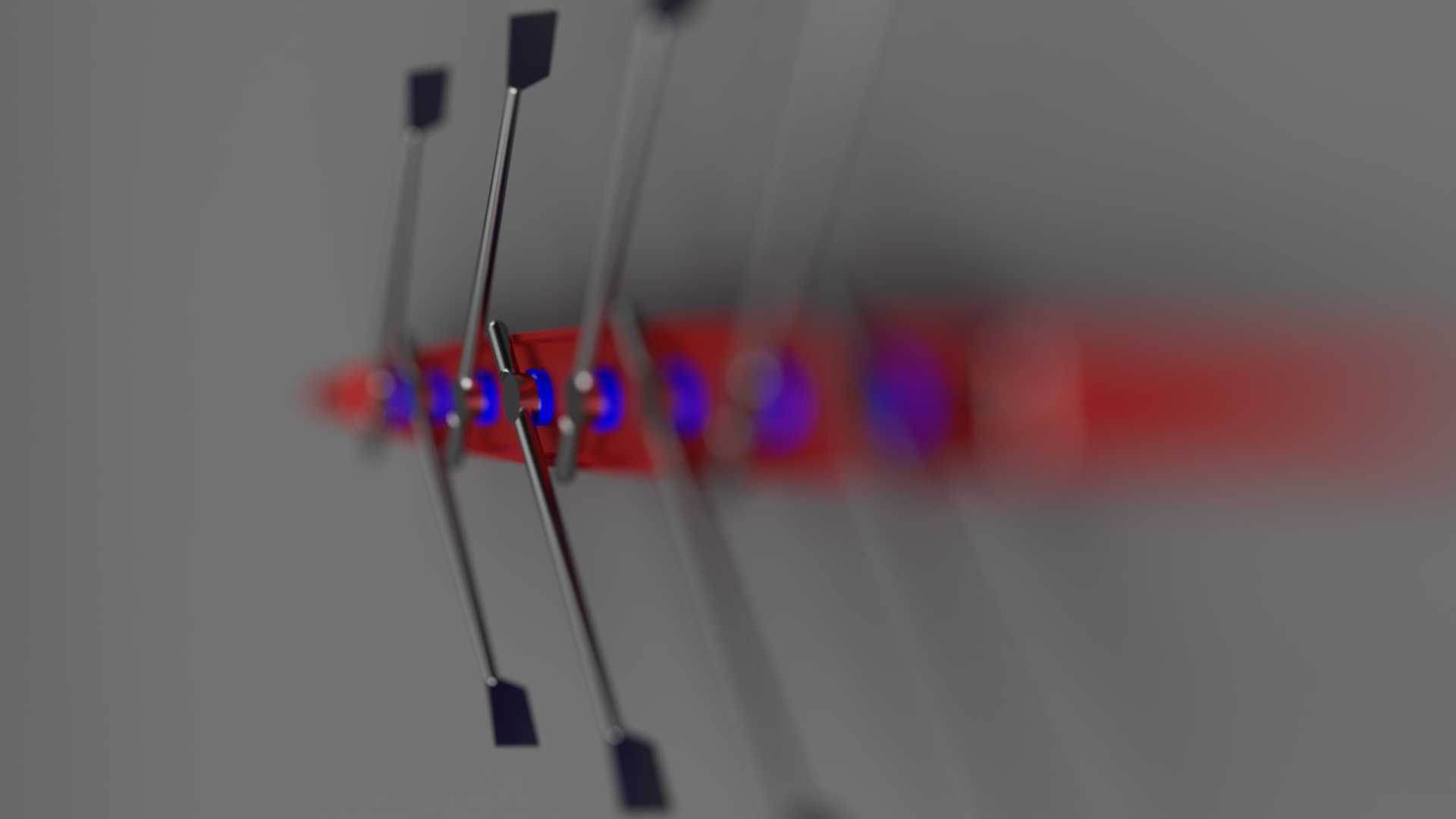

　　从结构布局来看，所有驱动模组沿艇身纵向等距排布，安装基座与艇身主体采用快拆式连接结构，安装时仅需对准定位销孔即可完成固定，无需额外调整同轴度，单组驱动模组的安装边界控制在120mm×80mm×65mm范围内，相邻模组的间距预留15mm的走线空间，避免驱动线缆在桨叶摆动过程中出现拉扯磨损。桨叶部分采用等比例缩小的赛艇桨结构，桨杆与驱动输出轴采用D型截面连接，可传递最大5N·m的摆动扭矩，桨叶入水角度的调节范围覆盖0-45度，完全匹配真实赛艇划行时的桨叶入水、拉桨、出水、回桨全行程动作，动作还原度可达90%以上。

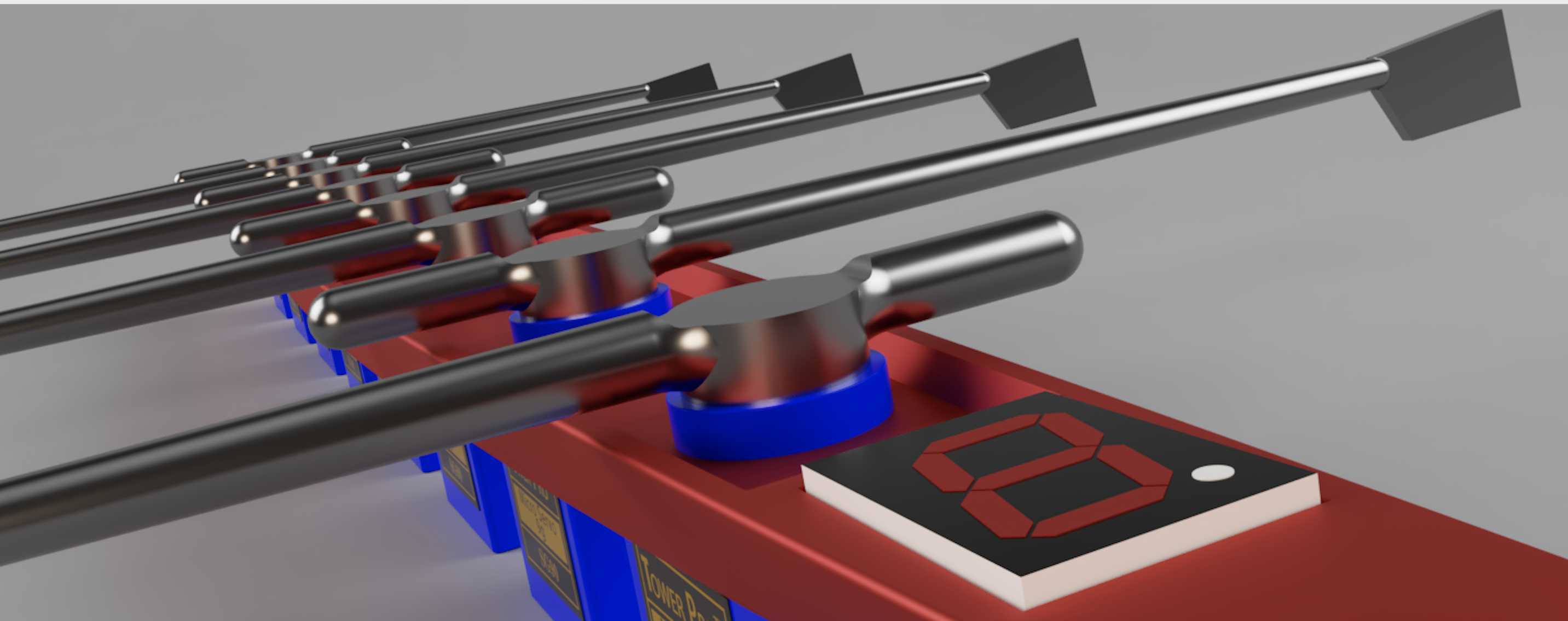

　　艇身前端集成的数显单元，可实时显示当前的划桨频率、单桨动作相位、协同偏差值等参数，显示模块采用嵌入式安装方式，屏幕表面与艇身上盖板齐平，安装开孔尺寸为72mm×40mm，屏幕周边做了2mm的倒角处理，避免演示过程中剐蹭操作人员。整套装置的供电单元沿艇身底部居中排布，电池组与驱动模组之间设置有绝缘隔板，可避免驱动模块运行时的电磁干扰影响数显单元的读数精度，电池组的安装槽预留有10mm的插拔空间，更换电池时无需拆解上层的驱动结构，维护操作十分便捷。

　　在设计过程中，特意对桨叶的摆动轨迹做了干涉校验，当所有桨叶以最大摆角运行时，相邻桨叶之间的最小间隙保持在8mm以上，不会出现动作过程中的碰撞干涉问题；驱动基座与艇身的连接部位设置有橡胶减震垫，可吸收伺服电机启停时的微小震动，避免长时间运行后连接螺栓出现松动。考虑到演示场景的移动需求，整套装置的总重量控制在8kg以内，艇身外壳采用一体化成型结构，边角位置均做了R5的圆角处理，搬运过程中不会划伤操作人员。桨杆部分采用金属材质制作，表面做了抛光处理，既可以还原真实船桨的金属质感，也能提升结构的耐磨性能，长期反复摆动也不会出现结构变形。驱动模组的输出轴位置设置有防尘密封圈，可阻挡演示环境中的灰尘进入驱动模组内部，延长伺服单元的使用寿命。数显单元的控制按键设置在屏幕侧边，按键凸起高度为3mm，操作时无需过度用力即可触发，适合演示过程中快速切换显示参数。整套结构的走线全部隐藏在艇身内部的走线槽内，外部无裸露线缆，既提升了整体外观的整洁度，也避免演示过程中线缆被剐蹭导致的接触不良问题。
