带安装支架全参数化重载支撑脚轮结构

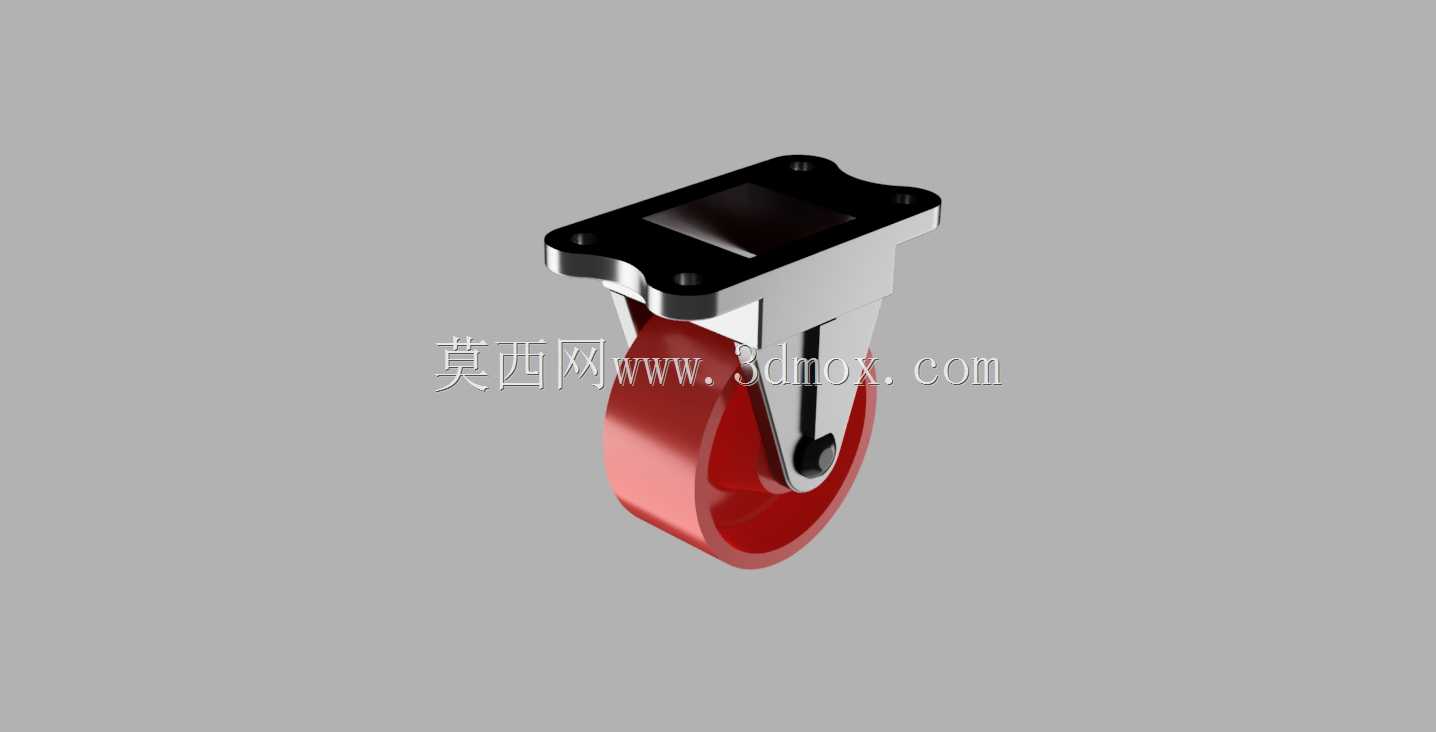

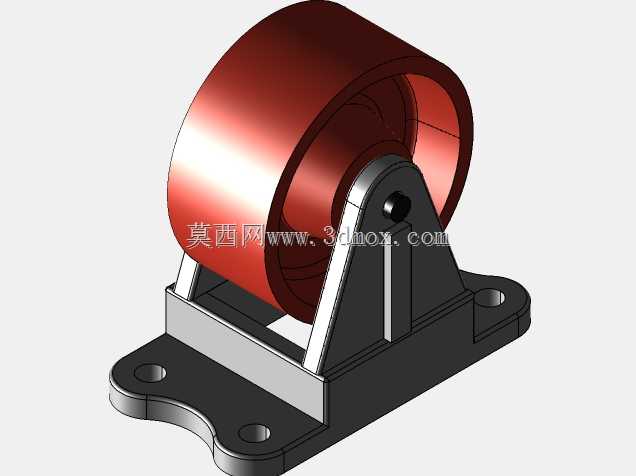

　　在车间周转工装、重型货架移位、中小型自动化设备转场、物流分拣线边接驳台的移动场景中，支撑脚轮是决定设备移动顺畅度、静置稳定性的核心基础部件，很多现场改造项目里，脚轮选型或安装匹配不当，会直接导致设备推行卡滞、静置溜坡、安装孔位错位返工，甚至长期使用后支架变形、轮面磨损不均引发设备倾斜。这款参数化脚轮结构，从实际工程落地的需求出发做了全关联设计，所有结构尺寸都可以根据实际承载需求、安装空间边界做参数调整，不需要从零开始重新绘制每个零件的特征。从结构组成来看，整个脚轮分为轮体、轮轴、双侧支撑侧板、底部安装底板四个核心部分，轮体采用宽面圆柱结构，相比窄轮设计，相同材质下接触地面的面积更大，单位面积压强更低，不仅能在环氧地坪、水泥地面、

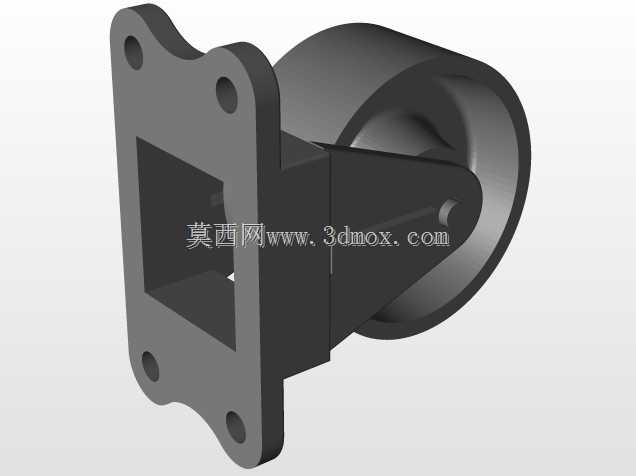

　　钢板地面等常见工业场景地面平稳滚动，还能减少对地坪的压痕损伤，轮体内侧预留了轴承安装位，可匹配标准深沟球轴承的安装尺寸，转动时的摩擦阻力更小，长期使用也不会出现轮体偏摆的问题。支撑侧板采用折弯加强的结构设计，两侧板通过顶部的轮轴孔同轴定位，底部和安装底板采用贴合面定位加螺栓紧固的连接方式，相比焊接式支架，这种装配式结构的零件加工精度更容易控制，后期如果轮体磨损需要更换，不需要整体切割报废支架，只需要拆出轮轴即可完成替换，维护成本更低。安装底板采用带安装沉孔的平板结构，两个长圆形安装孔的设计，能够适配一定范围内的安装孔位偏差，现场安装时不需要对设备底部的安装孔做二次扩孔修正，沉孔设计可以让固定螺栓的头部完全沉入底板平面内，

　　不会突出底板表面影响脚轮和设备底面的贴合度，避免安装后出现脚轮歪斜、受力不均的问题。设计过程中优先考虑了安装边界的适配性，底板的整体轮廓尺寸、安装孔的中心距、轮体到底板的垂直高度、轮体转动时的最大外廓半径都做了参数关联，调整轮径参数时，侧板高度、底板安装位置、轮轴直径都会同步匹配更新，不会出现特征报错、装配干涉的问题，不管是做轻型置物架的小脚轮，还是做重型工装的大承载脚轮，只需要修改对应参数就能快速生成符合需求的结构，不需要重复做结构校核。从实际使用的功能特性来看，这款脚轮的支撑结构做了受力优化，轮轴的受力点正好在两侧支撑侧板的中心线上，底板的受力面完全覆盖侧板的底部连接区域，设备的重力可以通过底板均匀传递到两侧侧板，

　　再通过轮轴传递到轮体接触地面，不会出现局部应力集中导致的支架开裂、轮轴弯曲的问题。轮体的宽度和直径比例经过实际场景验证，在过地面接缝、小尺寸障碍物的时候，不会出现卡滞、跳轮的情况，推行时的平顺性更好。在做设备整体设计时，只需要把调整好参数的脚轮模型装配到设备底部的对应位置，就能直接校核设备的最低离地高度、移动时的外廓干涉情况，不需要额外做脚轮的简化模型占位，能有效减少设计阶段的干涉问题，缩短整体设计周期。很多非标设备设计过程中，脚轮往往是最后选型的部件，经常出现选好的脚轮安装尺寸和设备底部预留空间不匹配的问题，这款全参数化的脚轮结构，可以根据已经预留的安装空间反向调整尺寸，完美适配现有安装边界，避免因为脚轮选型问题修改设备主体结构，大幅降低设计返工的概率。
