聚酯树脂装载机注塑机控制电路板结构

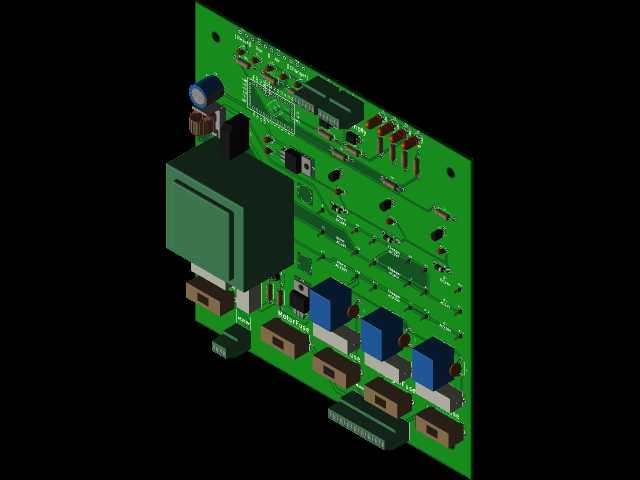

在聚酯树脂成型加工的生产车间里，这类控制板是整套注塑装载设备的核心控制载体，直接对接设备的气动清洁回路、原料填充计时单元，承担整机运行逻辑的信号中转与指令输出功能。从结构布局来看，整块PCB采用环氧玻纤基材，板上元件排布遵循强弱电分离原则，左侧布置的大体积工频变压器负责将车间进线电压转换为控制回路所需的低压直流，周边搭配的电解电容完成滤波稳压，避免电网波动干扰控制信号稳定性；板身中部排布的多组蓝色继电器对应不同执行回路的通断控制，每个继电器下方预留的接线端子排直接对接外部电磁阀、传感器、计时模块的线束，端子间距符合工业接线的安全爬电距离要求，现场维护时无需拆解板身即可完成线束插拔更换。板载的两个定时调节模块对应原料填充的两段时长控制，可根据聚酯树脂的熔融流动性、模具型腔容积灵活调整充模时间参数，避免充模不足导致的塑件缺料或是充模过量引发的飞边问题；自动空气清洁控制回路对接设备的吹气清洁组件，可在每模成型周期完成后自动触发气路吹扫，清理型腔表面残留的树脂碎屑，减少人工清洁的停机时长。设计阶段充分考虑了注塑车间的高温、多粉尘工况，板身边缘预留的四个安装孔位匹配设备电控箱内的标准安装柱尺寸，安装时板身与电控箱底板保留足够散热间隙，大体积发热元件的排布避开了板上热敏元件的安装区域，避免长期高温运行导致的元件参数漂移。板上接口全部采用工业级防松接插件，适配车间设备运行时的持续振动工况，不会因为长期振动出现接插件松脱导致的设备停机；元件选型全部选用工业级宽温型号，可在0-55摄氏度的车间环境下稳定运行，无需额外加装散热风扇即可满足长期连续生产的散热需求。从安装边界来看，整块控制板的外形尺寸适配常规小型注塑设备的电控箱安装空间，替换原有老旧控制板时无需改动电控箱的原有开孔与安装位，可直接完成替换升级，板上的信号指示灯排布在板身外侧边缘，安装后可直接透过电控箱的观察窗查看各回路的运行状态，日常巡检时无需打开电控箱门即可判断设备运行是否正常。
