太阳能供电环境监测气象站电路板设计

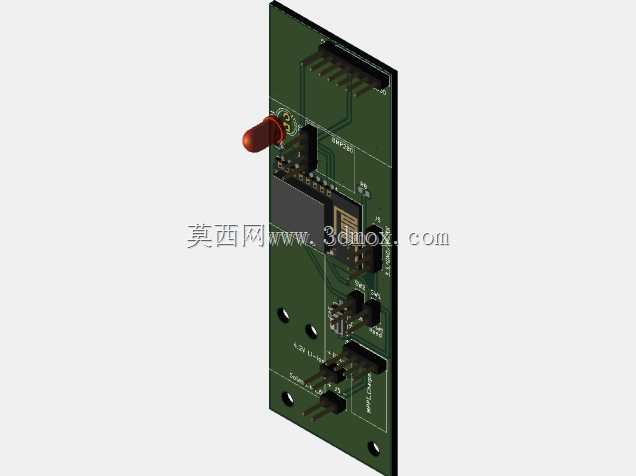

　　这款环境监测气象站的硬件设计，核心围绕户外长期无人值守的环境参数采集需求展开，整体采用狭长型PCB布局，适配户外小型立杆安装场景，板身预留的四个固定孔位可直接通过M3螺丝固定在标准设备安装壳体内，安装边界预留了足够的接插空间，避免外接传感器、天线、供电线路时出现干涉。从功能实现逻辑来看，板载核心控制单元采用ESP-12F模组作为主控，依托其低功耗特性适配太阳能供电的户外使用场景，供电链路搭配4.2V 450mA储能电池，配合太阳能电池充电管理电路，可实现无外接市电场景下的长期连续运行，无需频繁更换电池或布设供电线路，非常适合农业大田监测、户外园区环境观测、小型气象点位布设等场景使用。

　　传感器选型上，板载集成Bosch BME280传感器可同时完成环境温度、相对湿度、大气绝对压力的采集，Sensirion SCD30传感器则负责环境二氧化碳浓度的检测，检测量程覆盖常规户外及半开放室内场景的二氧化碳浓度区间，可输出ppm级的浓度数据，满足常规气象观测、农业大棚环境监测、楼宇周边空气质量观测的参数采集需求。PCB布局阶段，将传感器采集区域与主控、供电模块做了分区排布，避免供电模块的发热对温湿度采集精度造成干扰，板端预留的多组排针接口可扩展外接其他类型的环境传感器，满足不同场景下的参数扩展采集需求，板载的状态指示灯可直观反馈设备运行、充电、数据传输状态，方便现场调试时快速判断设备工作状态。

　　从结构适配角度，板身的接插件全部采用侧插布局，安装后所有外接线路可从壳体侧面引出，避免顶部走线影响太阳能板的布设，整体板型厚度控制在常规PCB加工厚度范围内，可适配市面上多数通用的户外防水仪表壳体，无需单独开模定制外壳，大幅降低了小批量部署的硬件成本。供电电路设计上做了防反接、过充过放保护，避免户外复杂供电环境下出现电池损坏、主控烧毁的问题，低功耗运行模式下，设备可按照设定的间隔周期唤醒采集数据，其余时间进入休眠状态，进一步降低能耗，配合太阳能补电可实现全年不间断运行。

　　数据传输依托ESP-12F的WiFi功能，可直接将采集到的环境参数上传至本地服务器或云端平台，无需额外布设数据传输线路，部署时只需完成设备固定、太阳能板朝向调整即可投入使用，无需复杂的现场布线作业。在实际场景应用中，这类小型集成式气象站可替代传统分体式的多传感器监测设备，大幅缩小设备体积，降低部署成本，既可以用于城市微气候观测点位的网格化布设，也可以用于农业种植区域的小气候监测，为种植管理提供温湿度、二氧化碳浓度、气压的实时数据支撑，还可部署在仓库、厂区周边，完成环境参数的连续监测，为环境管控提供数据依据。设计过程中针对户外使用的温宽范围做了器件选型匹配，所有板载器件均可在-20℃到60℃的环境温度范围内正常工作，满足多数地区户外部署的环境适应性要求，板载的天线布局做了净空处理，避免PCB覆铜对WiFi信号造成遮挡，保证户外场景下的数据传输稳定性。
