工业双层承载装载滑橇框架结构设计

　　在汽车整车及零部件焊装、涂装、总装输送线场景里，这类双层结构的装载滑橇是线体旁工位暂存、跨工位转序的核心承载工装，和常规单层面滑橇不同，双层框架的设计初衷是解决线体旁垂直空间利用率不足的问题——很多车间的焊装工位旁横向占地受限，没法排布多台单层滑橇存放待焊组件，上下两层的承载面可以同时存放两种不同工序的工件，上层放已完成点焊待补焊的分总成，下层放刚从冲压线转运来的待组焊散件，作业人员不用来回往返线边缓存区取件，站在工位侧方就能完成上下层工件的取放，能压缩单工位的辅助作业时间。

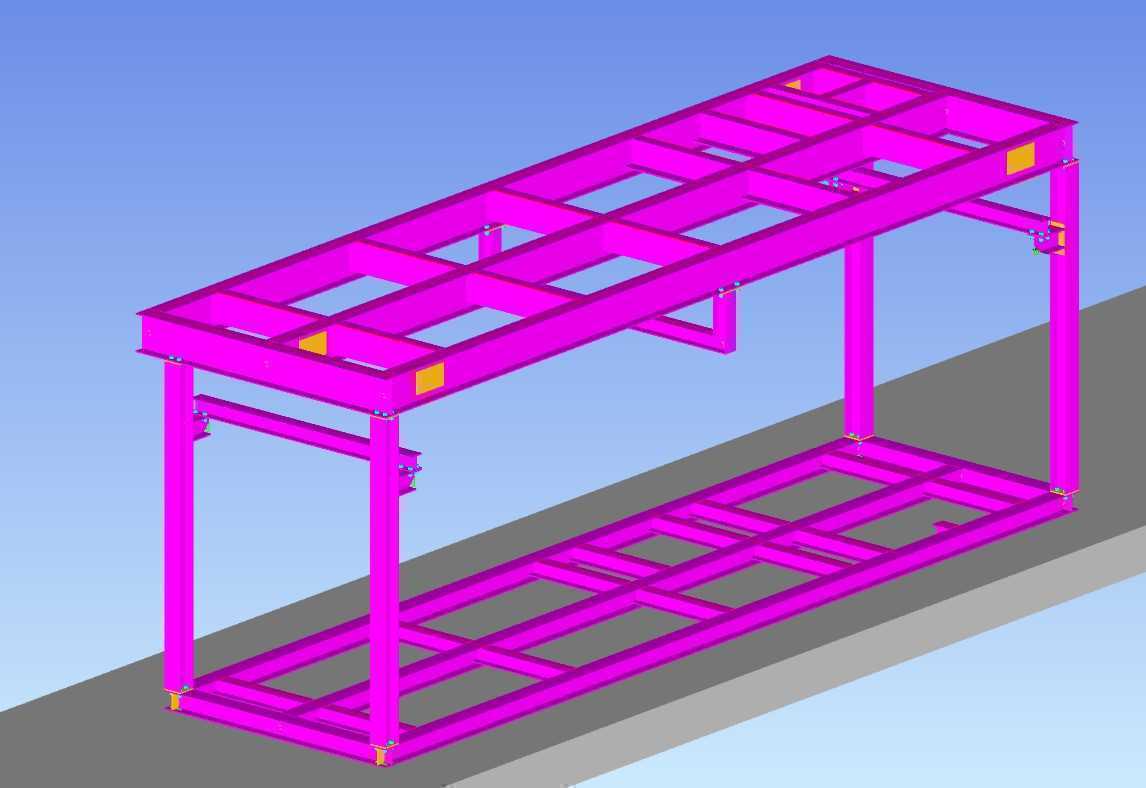

　　从结构设计逻辑来看，整个框架采用矩形型钢做主体受力构件，所有横竖梁的连接节点都做了贴板加强，避免长期受交变载荷出现焊缝开裂的问题；四根主立柱的上下端都预留了安装基准面，下端可以和车间地面的固定地脚、或者AGV承载平台做定位销连接，上端则预留了和上层防护栏、或者辅助吊具挂点的安装孔位，不用在现场二次打孔改制。上下两层的承载面都采用了格栅式梁排布，不是整板封死的结构，一方面是减轻滑橇自身的重量，降低AGV转运时的负载能耗，另一方面格栅间隙可以漏除工件携带的焊渣、涂装残液，不会在承载面积攒杂物影响工件放置精度。

　　设计时首先要确认的是安装边界尺寸，整体宽度要适配车间现有输送辊道的内宽，不能出现卡滞的情况，整体高度要匹配作业人员的操作舒适区间，上层承载面的高度不能超过普通人站立抬手取件的舒适高度，下层承载面的高度要避免过低导致作业人员弯腰幅度过大产生疲劳。主立柱的侧面还预留了传感器触发挡片的安装位，滑橇沿着辊道输送到指定工位时，线体旁的光电传感器可以通过挡片识别滑橇位置，自动触发辊道停止、定位销顶升锁紧的动作，不需要人工对位。框架上的黄色标识块是防撞缓冲块的安装位置，滑橇在辊道上运行和前后工位的止挡块接触时，缓冲块可以吸收碰撞冲击力，避免刚性碰撞导致框架变形、或者工件移位。

　　和常规的固定式工位货架不同，这款滑橇的底部框架做了和输送系统适配的导向结构，底部两侧的梁可以卡在辊道的导向轮之间，转运过程中不会出现偏斜脱轨的问题，不管是人工推动转序，还是AGV驮运、辊道自动输送都能适配。在做结构受力校核的时候，要重点核算主立柱的压杆稳定性，还有两层承载面横梁的绕度，满载情况下横梁的绕度要控制在允许范围内，避免放置工件后出现下弯导致工件滑落；所有焊缝的高度要根据型钢的壁厚来匹配，不能出现焊穿或者焊脚高度不足的问题，焊接完成后还要做整体去应力处理，避免长期使用后框架出现焊接变形导致尺寸超差。滑橇的整体外形尺寸还要适配车间现有物流通道的宽度，转弯半径要满足AGV转运的路径要求，不能在通道转弯处出现剐蹭。另外框架上还预留了多个标准化的安装孔位，可以根据不同的生产需求加装工件定位夹具、柔性支撑块，不用重新改制主体框架就能适配不同型号工件的承载需求，适配多车型共线生产的柔性化产线要求。
