双层接线式电源控制盒结构设计

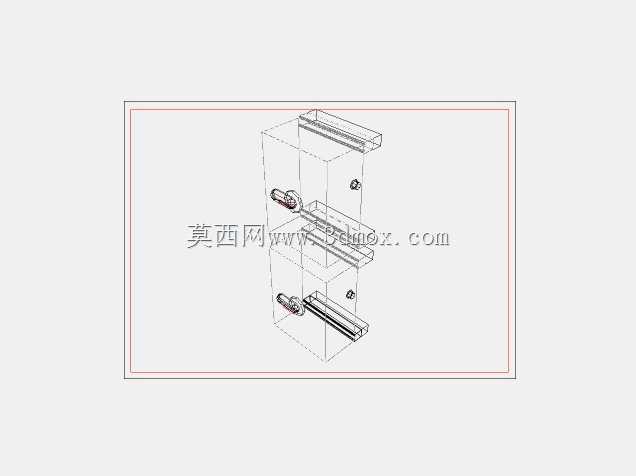

　　在低压配电末端的现场布线场景里，这类双层结构的电源控制盒常被用在设备侧的就近配电节点，承担小功率回路的分线、通断控制与接线防护作用，区别于大型配电柜的集中配电，这类小型控制盒更贴近终端用电设备，能缩短二次布线长度，减少线路压降，同时给现场运维提供就近操作的断点，不用每次启停回路都跑到总配电柜操作。从结构设计来看，整体采用上下两层对称的腔体布局，每层都预留了独立的接线端子安装位，侧面预留的穿线孔位对应进出线方向，能同时接入两路独立的电源回路，或者实现单回路的进出线分层排布，避免强电线路交叉干扰，也方便运维时区分不同回路的接线，不用在杂乱的线束里翻找对应线路。

　　盒体的安装边界参考常规导轨安装的电气元件尺寸设计，背部预留了标准导轨卡槽的安装空间，能直接卡装在35mm标准电气导轨上，和同导轨上的断路器、端子排等元件保持一致的安装基准，不需要额外打孔固定，适配现有配电箱、设备电控仓的通用安装规范，整体宽度控制在三模位宽度以内，不会占用过多导轨安装空间，在紧凑的电控仓内也能灵活排布位置。设计过程中优先考虑了接线操作的便利性，每层的接线端子位置都对应盒体侧面的穿线口，线束穿入后不需要大角度弯折就能接到端子上，减少线束的应力集中，避免长期使用中线束绝缘层破损；盒体的拼接结构采用卡扣加定位柱的配合方式，不需要额外螺丝就能完成上下盖的装配，同时定位柱能保证上下盖对齐精度，避免装配后出现缝隙导致灰尘、水汽进入盒体内部，在普通工业车间的环境下能满足基础的防护要求。

　　实际使用时，这类控制盒可以给小型传感器、现场指示仪表、小型执行机构提供独立的电源分接节点，把主回路的电源分接到多个终端设备上，同时每层的独立空间可以把强电进线和弱电出线分开排布，减少强电对弱电信号的干扰；盒体内部预留的小空间还可以放置小型保险座、滤波元件，不用额外增加独立的元件安装位，进一步节省电控仓的安装空间。在结构强度设计上，盒体的侧壁做了加强筋处理，在卡装到导轨上或者接线拧螺丝的时候，不会因为受力出现侧壁变形，导致盒盖扣合不严；穿线孔的位置做了圆角过渡，穿线时不会割伤线束的绝缘层，避免出现线路短路的隐患。

　　和单层的接线盒相比，双层结构的设计在相同的投影占地面积下，把可用的接线空间提升了近一倍，对于安装空间受限的小型设备电控仓来说，能有效减少电控仓的整体尺寸，不用为了容纳更多接线端子刻意加大电控仓体积，帮助设备整体做紧凑化设计。设计时也考虑了运维的便利性，盒盖打开后所有接线端子都完全暴露在操作视野内，不需要拆除其他相邻元件就能完成接线、拆线操作，日常检修时能快速排查线路故障，减少设备停机维护的时间。
