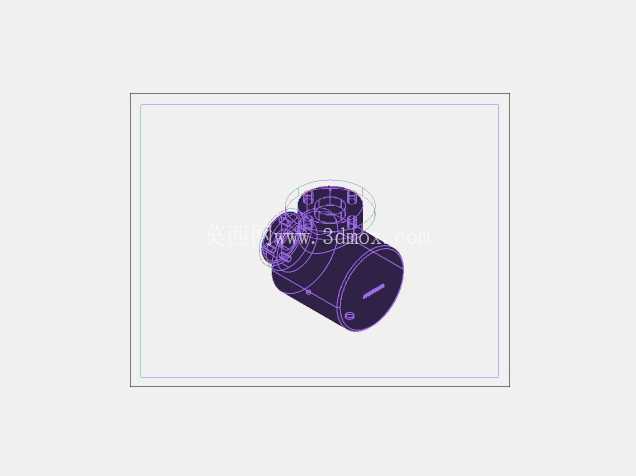

吸力式阿姆斯朗水泵吸入过滤装置

　　在民用供水、工业循环水系统、暖通空调水回路以及小型农田灌溉管路的搭建与运维过程中，水泵入口端的介质洁净度直接决定了叶轮、密封件等核心部件的使用寿命，一旦大颗粒焊渣、锈蚀碎屑、硬质杂物随水流进入泵腔，轻则造成叶轮动平衡失衡引发振动异响，重则打坏密封面导致泵体漏水甚至整机报废，吸力式阿姆斯朗结构的吸入过滤器正是为解决这一工程痛点设计的管路前置保护部件。不同于普通Y型过滤器需要预留较大的侧向拆检空间，这款吸入过滤器采用同轴直通式的壳体布局，进水端与出水端的法兰中心保持在同一水平轴线上，可直接串接在水泵吸入口的直管段位置，不需要额外改变管路走向，在泵房空间紧凑、吸水管路排布密集的场景下，能大幅减少管路弯头的使用数量，降低沿程阻力损失，提升水泵的实际吸水效率。

　　从结构设计逻辑来看，这款过滤器的壳体采用等径筒身搭配顶部快开式压盖的结构，筒身内部设置了与水流方向垂直的不锈钢滤网支撑骨架，滤网采用楔形网孔结构，可根据输送介质的杂质粒径选择不同过滤精度的滤网组件，常规工况下选用18-30目的滤网即可阻挡绝大多数会损伤水泵部件的硬质颗粒，当需要清理滤网积存的杂质时，不需要将整个过滤器从管路上拆卸下来，只需松开顶部压盖的紧固螺栓，即可向上抽出滤网组件进行冲洗或更换，整个维护过程单人即可完成，不需要动用大型吊装设备，能大幅缩短运维停机的时间。在安装边界的设计上，这款过滤器的进水端接口尺寸与同规格水泵的吸入口径保持一致，底部设置了排污螺塞接口，在系统停机维护时可打开螺塞排空筒身内部积存的积水与沉降杂质，避免冬季低温环境下筒身内积水结冰胀裂壳体；筒身侧面预留了压差检测接口，可外接压差变送器实时监测滤网前后的压力差，当压差值达到设定阈值时即可触发报警提示运维人员清理滤网，避免滤网堵塞造成水泵吸程不足、气蚀等问题。

　　从流体力学的设计细节来看，过滤器内部的滤网支撑骨架采用流线型导流设计，进水端的导流弧面可将进入筒身的水流均匀分散到整个滤网截面上，避免局部流速过高造成滤网局部磨损，同时减少水流在筒身内部形成的涡流区，降低过滤器自身的水头损失，经实测在额定流量下，这款过滤器的阻力损失不超过0.02MPa，不会对水泵的吸水性能造成明显影响。在实际工程应用中，这类吸入过滤器不仅可配套清水离心泵使用，也可适配小型潜水泵、管道增压泵的入口端防护，在冷却水循环系统、消防供水系统、市政给排水管路中都有广泛的应用场景，其紧凑的结构设计也让它可以适配不同材质的管路连接，不管是镀锌钢管、PPR管路还是不锈钢管路，只需更换对应标准的连接法兰即可完成装配。

　　设计过程中针对壳体的承压能力做了强化处理，筒身壁厚满足1.6MPa公称压力的使用要求，可覆盖绝大多数常压供水系统的工作压力需求，顶部压盖的密封采用丁腈橡胶O型圈密封结构，在长期浸水的工况下不会出现老化渗漏的问题，连接螺栓采用镀锌防腐处理，可适应潮湿的泵房安装环境，避免长期使用后螺栓锈蚀无法拆卸的问题。不同于管路中安装的后置过滤设备，这款吸入过滤器的安装位置紧邻水泵吸入口，可在杂质进入泵体前完成拦截，从源头避免杂物对泵内部件的损伤，相比在水泵出口端安装过滤装置，这种入口端过滤的方式能同时保护泵体和出口端的管路阀门、仪表等设备，防护范围更广。在三维建模过程中，模型完整还原了过滤器的筒身弧度、法兰螺栓孔分布、顶部压盖的紧固结构、底部排污口以及内部滤网支撑的细节结构，各部件的装配间隙符合实际机械加工的公差要求，可直接用于管路排布的干涉检查、安装空间模拟，也可作为泵房BIM建模的构件使用，帮助设计人员在方案阶段就验证过滤器安装位置的操作空间是否满足拆检需求，避免后期施工时出现维护空间不足的问题。
