法兰连接Y型管路过滤构件DN50PN16

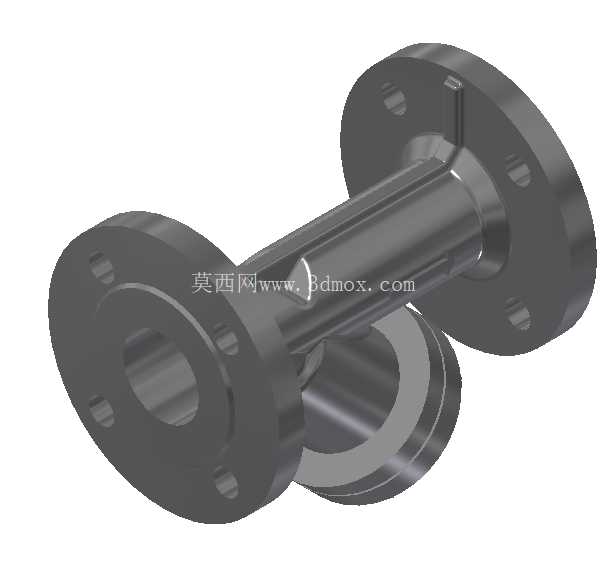

　　在民用给排水、化工流体输送、暖通循环水、工业冷却水等管路系统中，管路杂质的拦截是保障后端阀门、泵体、仪表等精密元件稳定运行的核心环节，Y型过滤器作为管路系统中应用最广泛的粗过滤构件，凭借结构紧凑、压损小、安装维护便捷的特性，成为中小口径管路杂质拦截的首选部件。本次呈现的这款法兰连接式Y型过滤构件，适配公称通径DN50、公称压力PN16的管路工况，整体结构长度控制在230mm，可直接匹配同压力等级的标准法兰管路，无需额外加装过渡连接件，适配性覆盖多数常规工业及民用流体输送场景。

　　从结构设计逻辑来看，这款Y型过滤构件采用直通式主体加斜向滤筒腔体的经典布局，流体从一端法兰进入腔体后，会顺着斜置的滤筒完成杂质截留，过滤后的流体从另一端法兰流出，被拦截的杂质则沉积在斜向滤筒下方的容污腔内，这种流道设计相比直角式过滤器，流体转向角度更小，运行过程中的压力损失更低，尤其适合对管路压损有严格要求的循环水系统、长距离输送管路。两端的连接法兰采用标准凸面法兰结构，法兰盘上均匀分布螺栓孔，安装时只需对齐管路法兰的螺栓孔，加装密封垫片后拧紧螺栓即可完成固定，安装方向需注意滤筒腔体朝向斜下方，预留足够的拆卸空间，方便后期无需拆解整体管路即可取出滤筒完成排污、清洗或更换。滤筒作为核心过滤元件，设计时充分考虑了工况适配性，采用多孔板加支撑骨架的结构，既保证足够的通流面积，又能承受PN16压力下的流体冲击，不会出现滤筒变形、破损的问题，滤筒的过滤精度可根据实际输送介质的杂质粒径需求灵活调整，常规配置可拦截粒径1mm以上的固体颗粒，适配多数给排水、循环水系统的基础过滤需求，若用于化工流体、精密仪表前端防护，也可更换更高精度的滤网满足工况要求。

　　从安装边界来看，这款构件的整体外形尺寸完全适配DN50PN16标准法兰的安装间距，230mm的结构长度符合管路配件的通用安装尺寸规范，安装时除了保证法兰密封面的平行度、螺栓对角均匀拧紧之外，还需在滤筒腔体下方预留至少150mm的操作空间，方便后期拆卸滤筒端盖完成排污作业，安装位置优先选择在管路控制阀、水泵入口、流量计等元件的前端，距离被保护元件的距离保持在5-10倍管径的位置，避免流态不稳影响过滤效果与元件寿命。

　　在实际工况应用中，这款Y型过滤构件可适配常温清水、无强腐蚀性的工业流体、暖通循环水等介质，工作温度范围适配常规橡胶密封件的耐受区间，若用于高温流体输送，只需更换对应耐温等级的密封垫片即可适配，日常维护过程中，只需根据管路介质的杂质含量定期打开滤腔端盖，取出滤筒冲洗掉截留的杂质即可重新装回使用，维护成本极低，且整体结构无复杂运动部件，运行过程中无额外能耗，可靠性极强，可长期稳定在管路系统中承担杂质拦截功能，避免大颗粒杂质进入后端精密元件造成卡涩、磨损、堵塞等故障，有效提升整个管路系统的运行稳定性，减少非计划停机维护的频次。
