BSPP螺纹公头螺柱液压管路连接接头

在液压、气动、流体输送类设备的管路布设场景中，管接头是决定管路密封可靠性、拆装维护效率的核心基础零件，这款公头螺柱连接器正是针对BSPP英制管螺纹标准适配开发的直连式接头，可覆盖不同壁厚、不同材质的管材对接需求，在机床液压站、工业自动化流体回路、中小型给排水管路、气动控制管线等场景中都有广泛应用。

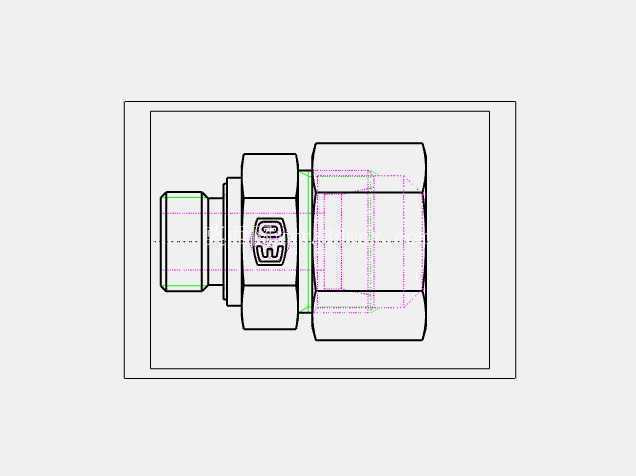

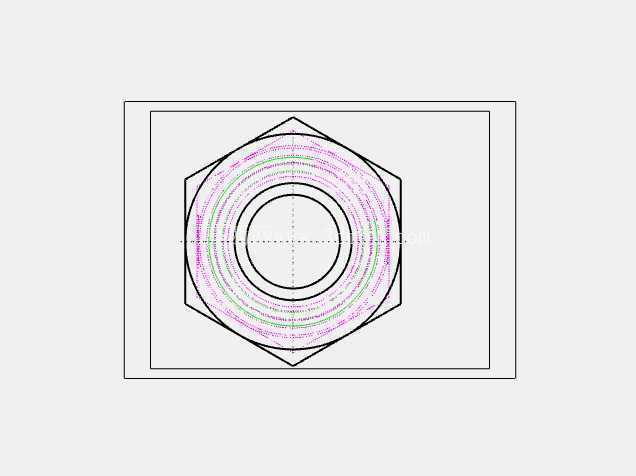

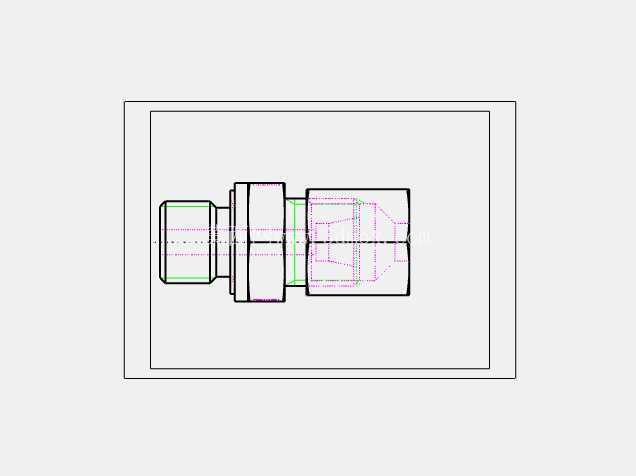

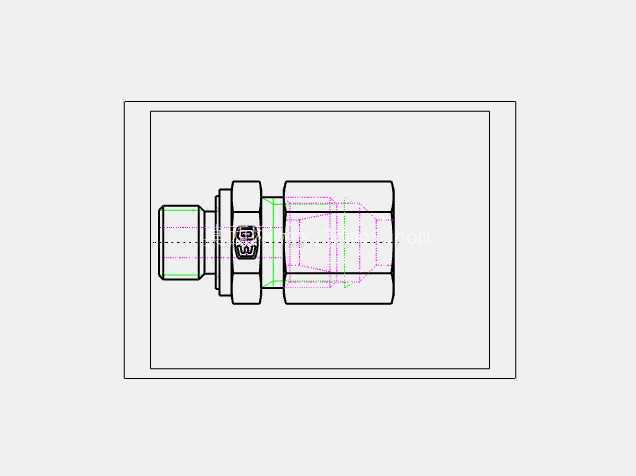

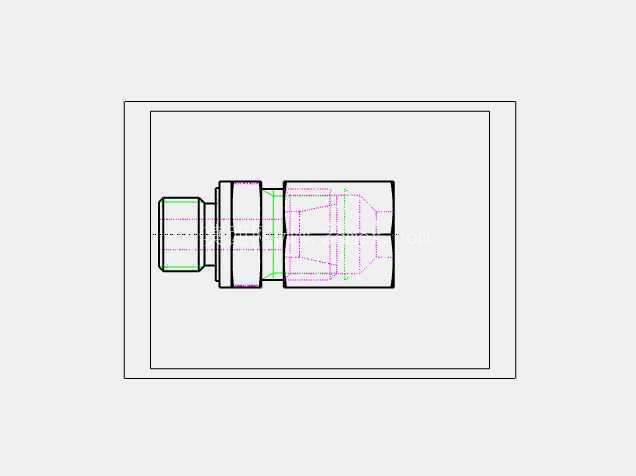

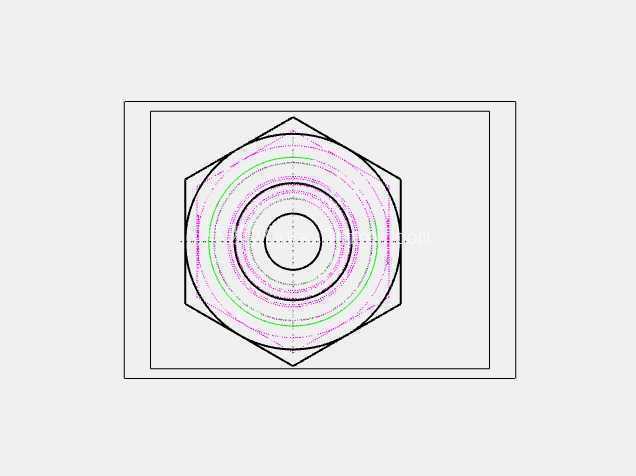

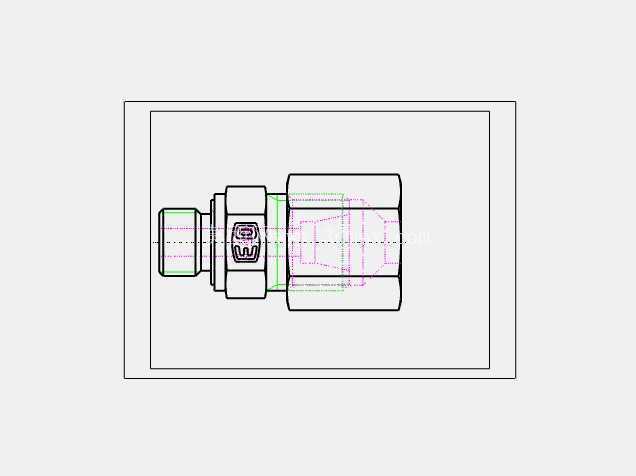

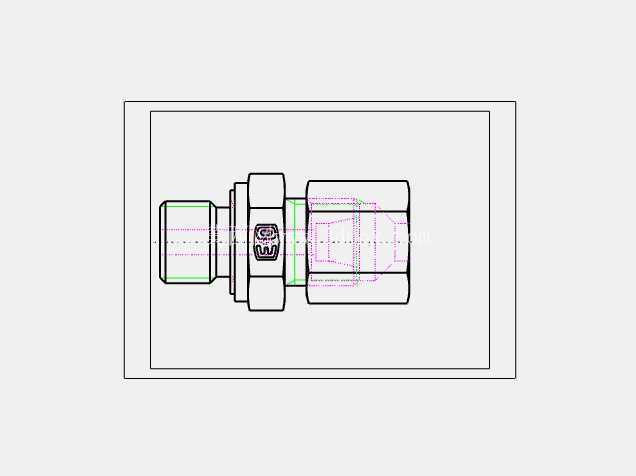

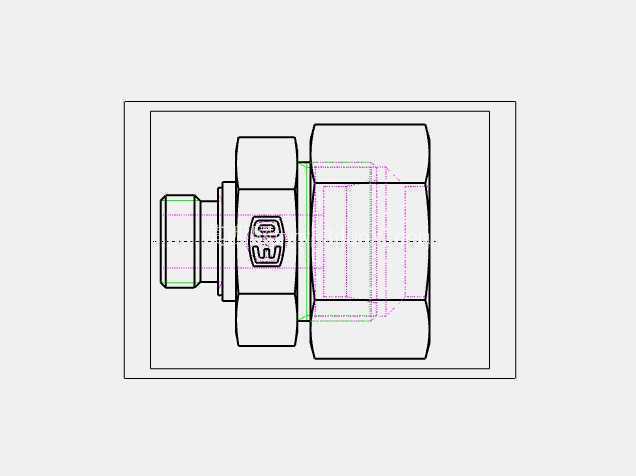

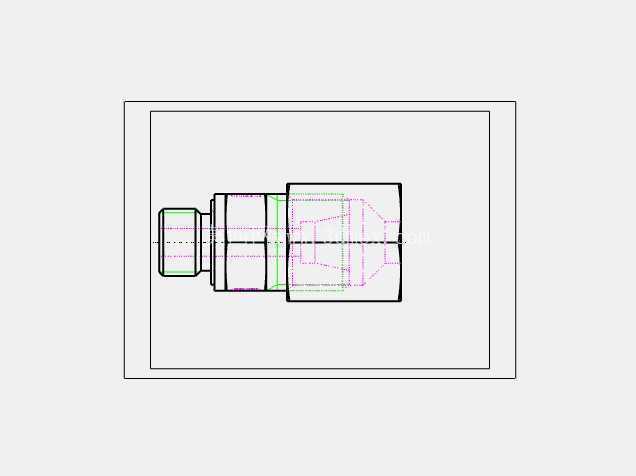

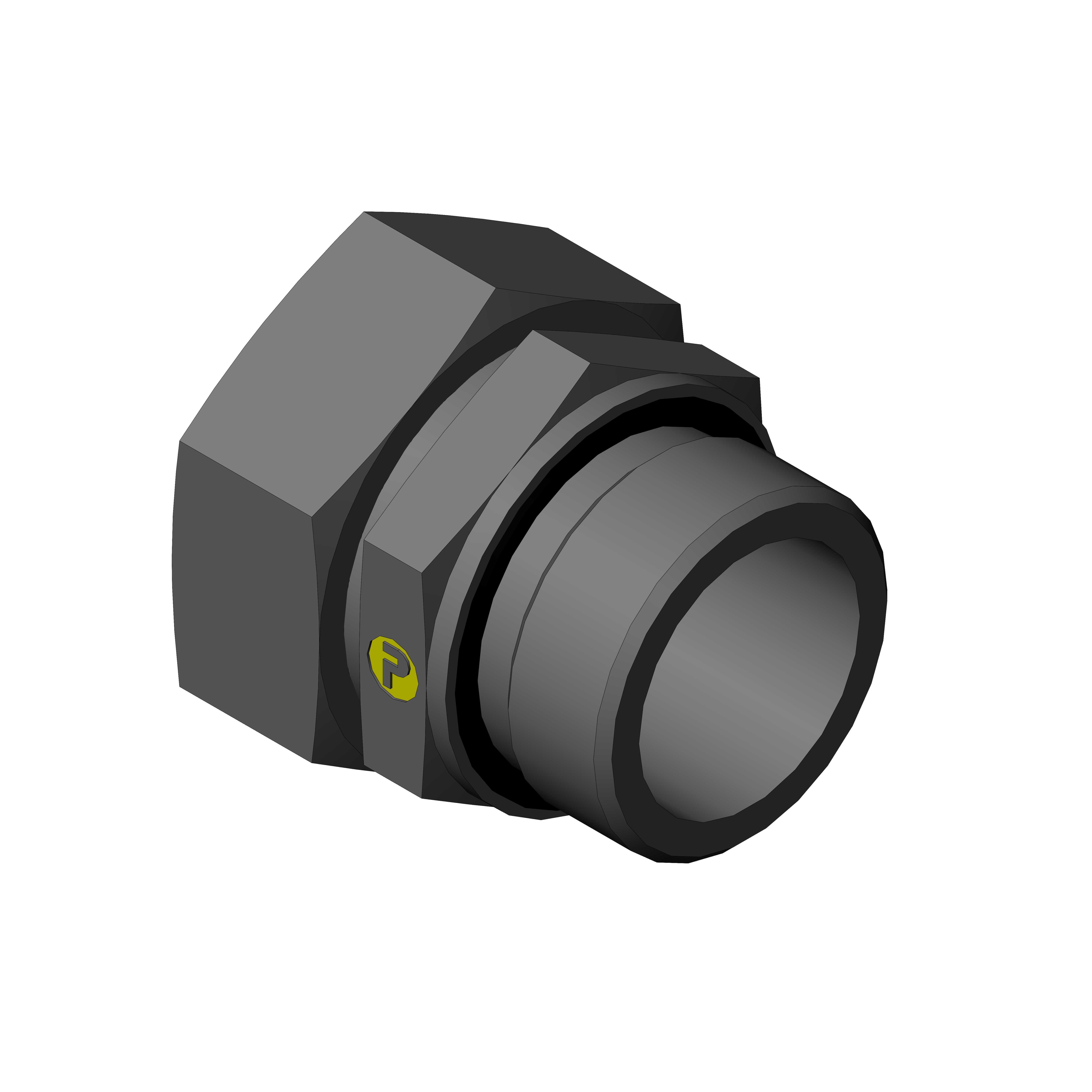

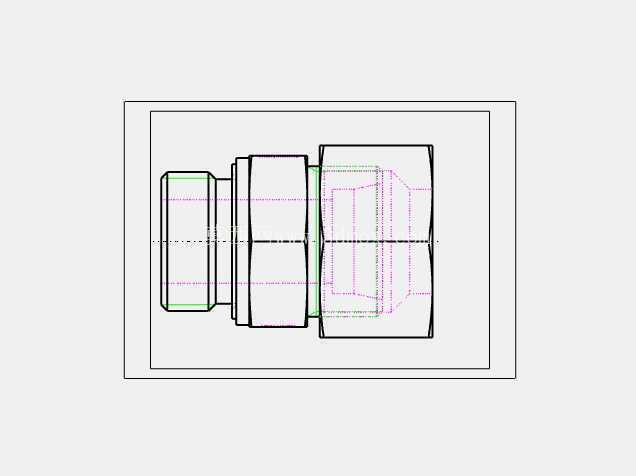

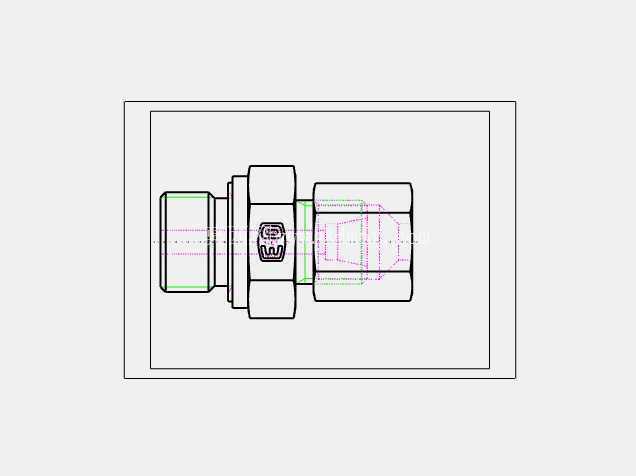

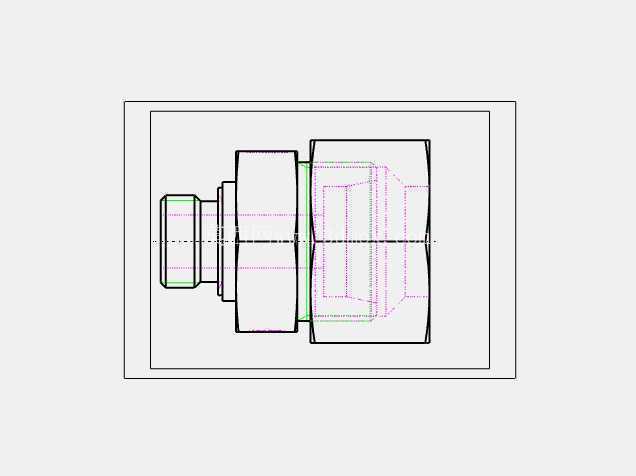

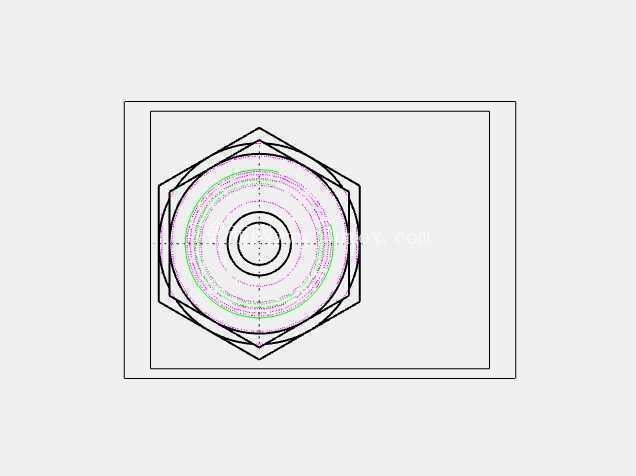

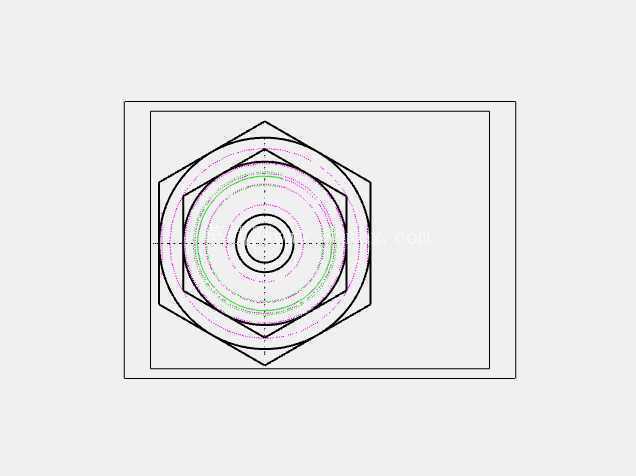

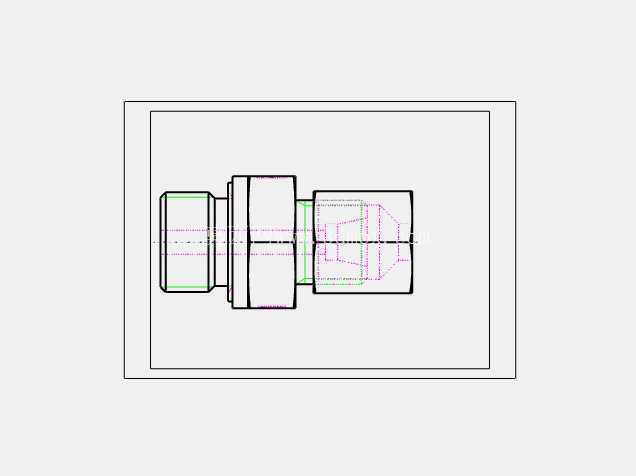

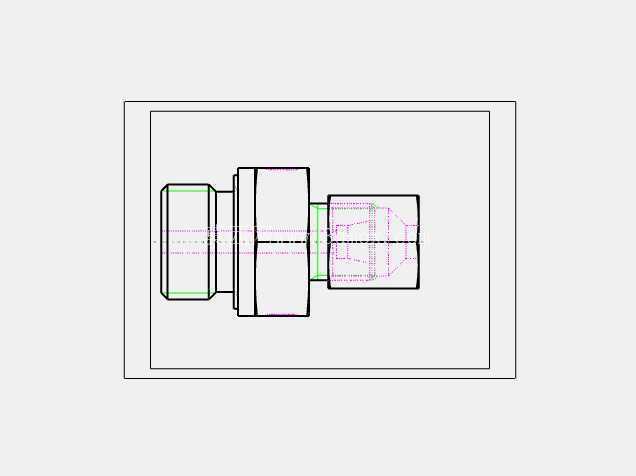

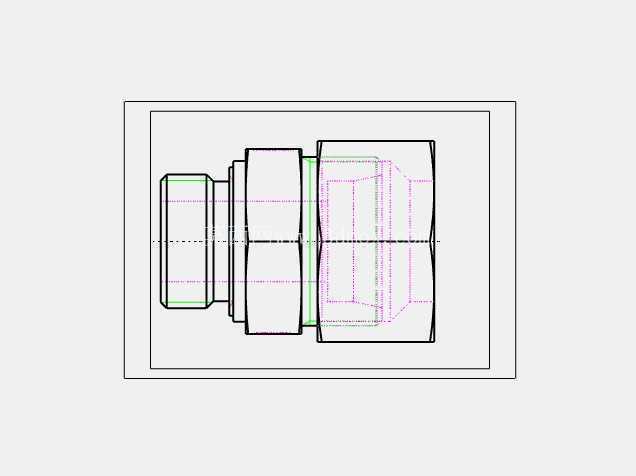

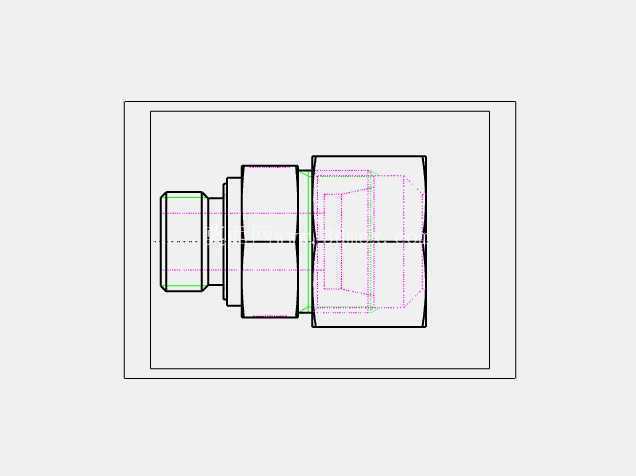

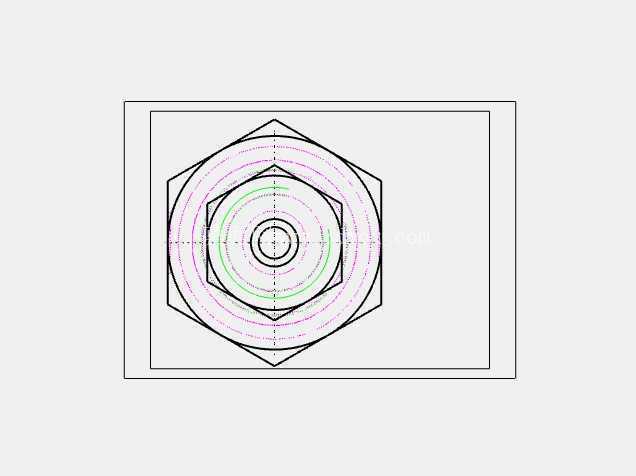

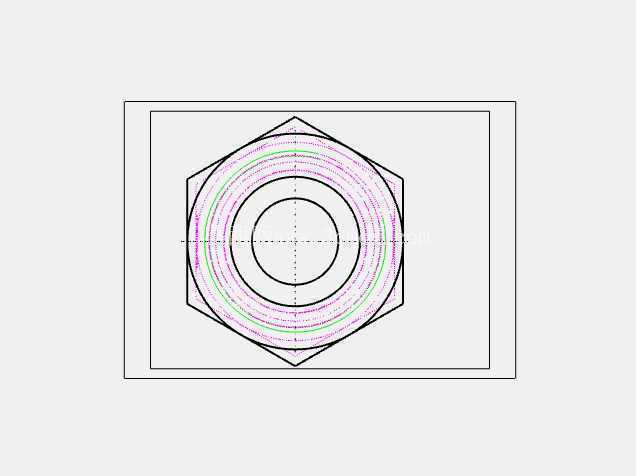

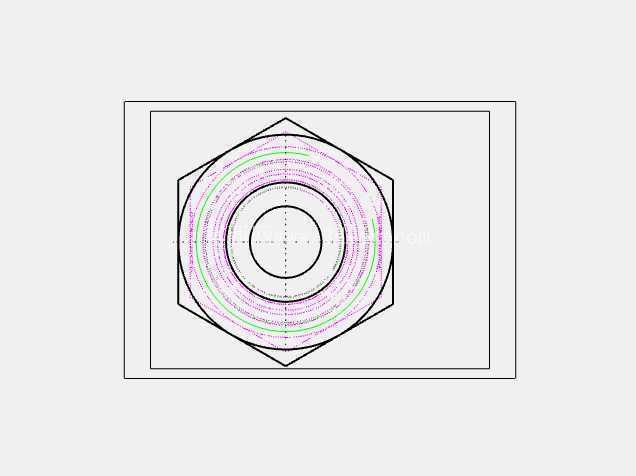

从实际功能特性来看，这款接头采用外螺纹公头配合锁紧螺母的结构设计，接头主体的六角结构完全适配标准开口扳手的咬合尺寸，现场安装时无需定制专用工装，使用常规公制或英制扳手即可完成锁紧操作，锁紧螺母的端面做了倒角处理，对接管材时可顺畅导入，避免管材端口被金属锐边划伤造成密封失效。接头与管材接触的内壁做了阶梯式限位结构，管材插入后可抵到限位台阶，保证插入深度一致，避免因插入深度不足导致的管路拔脱、泄漏问题，同时内壁粗糙度控制在Ra1.6以内，减少流体输送过程中的阻力损失，也避免杂质在接头内壁滞留堆积。

设计过程中，首先针对BSPP螺纹的密封特性做了适配优化，BSPP螺纹属于非密封型圆柱管螺纹，本身依靠端面密封圈实现密封，因此这款接头的螺纹端面预留了标准密封圈安装槽位，可适配对应规格的O型密封圈或组合密封垫，安装锁紧后密封圈被均匀压缩，可承受1.6MPa以内的流体工作压力，满足常规工业管路的压力等级要求。接头的整体外形做了等强度结构优化，六角锁紧部位的厚度经过受力校核，在额定拧紧力矩下不会出现棱角崩裂、变形滑牙的问题，螺纹段的长度经过匹配计算，既保证足够的螺纹啮合长度满足连接强度，又不会因螺纹过长导致安装时顶到对侧零件造成干涉。

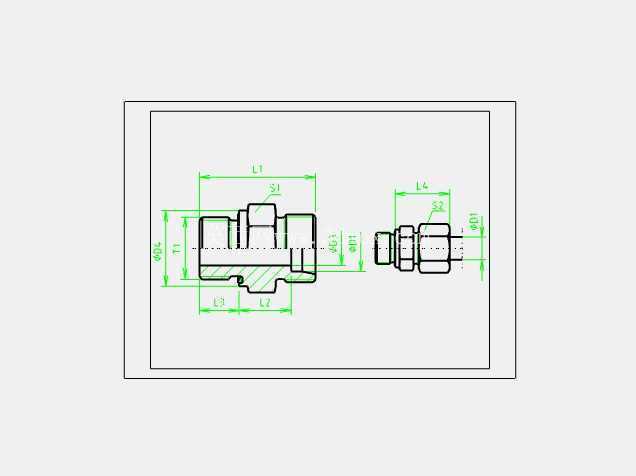

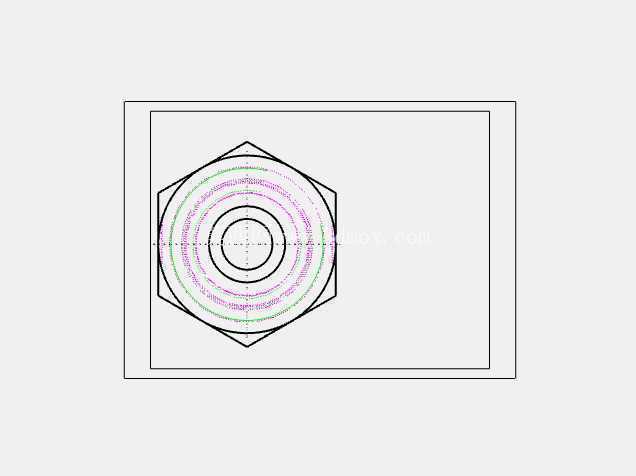

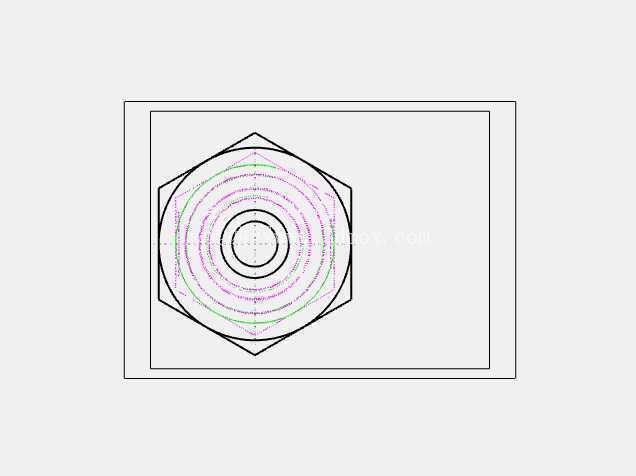

从安装边界尺寸来看，接头的最大外轮廓为六角部位的对边尺寸，安装时需要预留至少对应扳手活动空间，避免周边管路或结构件遮挡扳手操作位；接头的总长度控制在紧凑范围内，在狭小的设备内部管路布设场景中，可减少空间占用，避免与相邻的阀件、泵体、结构支架产生干涉。针对不同材质的管材适配，这款接头的锁紧部位采用渐进式挤压结构，锁紧螺母旋紧过程中，内部的卡环会均匀抱紧管材外壁，无论是硬质的金属管材还是半硬质的尼龙、PU气动管材，都能实现均匀的抱紧力，不会出现局部应力集中导致的管材开裂问题，同时保证足够的拔脱力，在管路存在小幅振动的工况下也不会出现松脱泄漏。

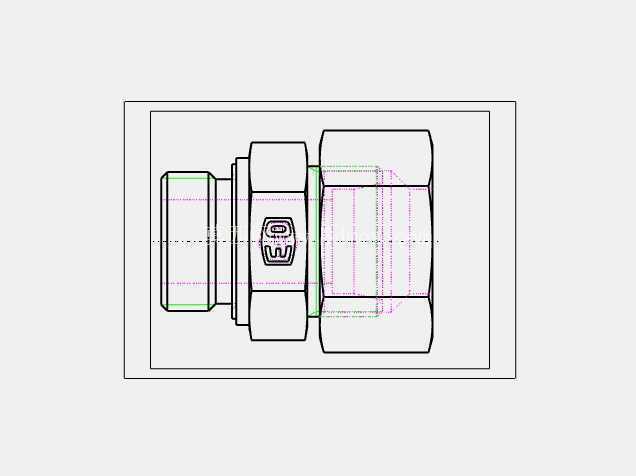

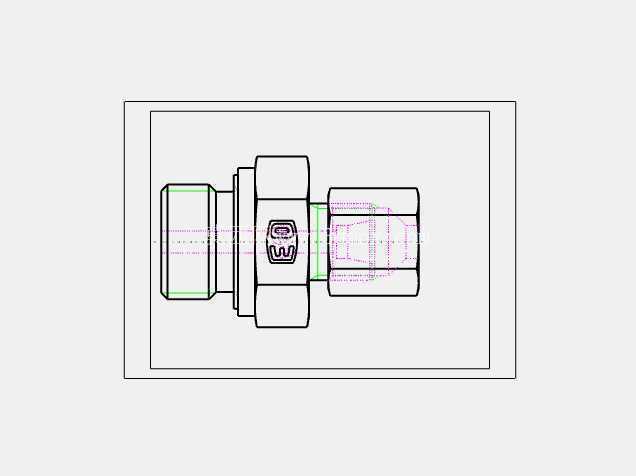

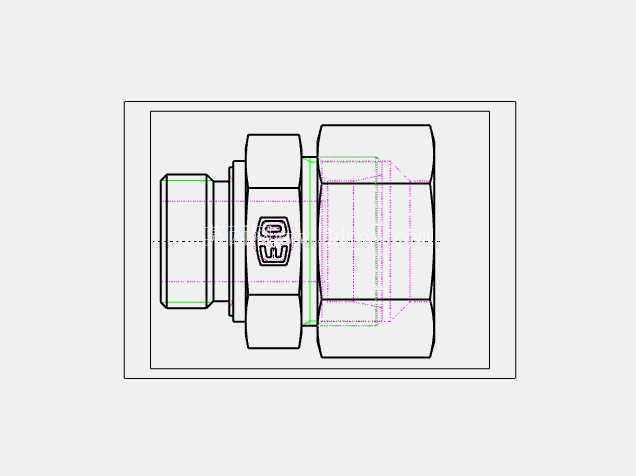

在实际选型应用中，需要根据对接管材的外径、壁厚匹配对应规格的接头型号，配套的PDF选型文档中明确标注了不同规格对应的螺纹参数、适配管材范围、额定工作压力、拧紧力矩要求，现场安装时按照参数要求操作即可保证连接可靠性。接头的外露表面做了发黑防锈处理，在常规工业环境下可抵御潮气、轻度油污的腐蚀，延长零件的使用寿命，无需额外做表面防护处理。接头端部的标识点清晰标注了产品的压力等级与螺纹规格，现场布线安装时可快速识别型号，避免错装混装，提升管路装配的作业效率。
