先进钢材工厂管道支撑构件设计

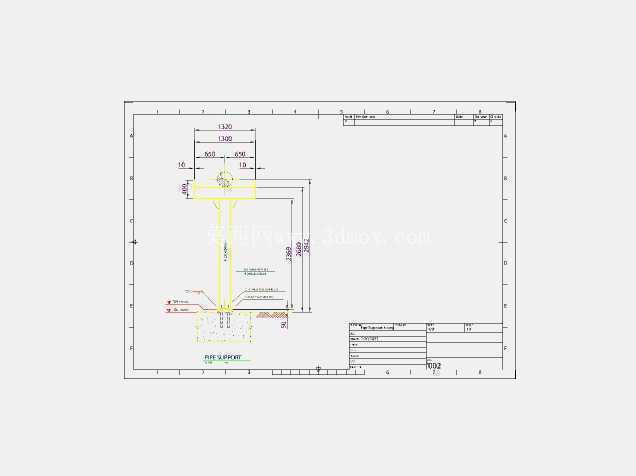

　　这款管道支撑采用先进钢材作为加工基材，适配工厂内3D管路布设的安装需求，整体结构采用竖置承载梁搭配上下安装基板的形式，上半部分设置与管道外径匹配的弧形管托结构，管托内侧预留了防腐衬垫的安装间隙，避免钢管与支撑构件直接接触产生电化学腐蚀，也能缓冲管路运行时产生的微幅振动。下半部分的安装基板开设多组对称布置的螺栓固定孔，可适配不同规格的化学锚栓或膨胀螺栓安装，基板与承载梁的连接位置设置三角加强筋，提升整体结构的抗侧弯、抗扭转性能，避免管路热胀冷缩产生的轴向推力导致支撑构件变形。在化工、冶金、电力等连续生产型工厂的管路布设场景中，管道支撑是保障管线系统稳定运行的核心基础构件，这类构件直接决定了管路运行的可靠性，一旦支撑结构设计不合理，轻则引发管路振动异响、接口密封失效泄漏，重则导致管线变形断裂，造成非计划停产甚至安全事故。日常现场运维中经常能见到，部分管线因为支撑选型或安装位置不当，运行半年就出现焊口开裂、法兰密封垫频繁损坏的问题，每次抢修都要切断对应工段介质供给，对连续生产的工厂来说损失不小。

　　设计阶段首先要核算对应管段的满载重量，包含管道自身重量、管内输送介质的重量、管路外保温层的重量，还要叠加管路运行时的动态载荷，比如介质流动产生的脉动冲击力、厂区设备运行传导的振动载荷、极端天气下的风载或地震载荷，确保支撑构件的安全系数满足行业规范要求。尺寸设计上，承载梁的长度根据管线布设的标高确定，要保证管道安装完成后与地面、周边设备、其他管线留出足够的检修操作空间，通常管道底部距离通行地面的净空不小于2.2米，避免巡检人员通行时碰头，也方便后续管道检测、保温维护作业开展。

　　安装边界方面，底部安装基板的固定位置要避开建筑结构的钢筋排布层，钻孔深度要满足锚栓的埋深要求，基板与安装基础之间要设置调平垫片，确保承载梁保持垂直状态，避免长期偏载导致构件应力集中。管托的位置要对应管道的应力集中点，比如管道弯头、阀门、变径位置的两侧必须设置支撑，长距离直管线段则按照管材的刚度特性设置支撑间距，避免管道下挠变形。和传统的焊接式管道支撑相比，这种装配式的支撑构件不需要现场动火焊接，安装时不会产生焊渣飞溅引发的消防隐患，安装效率更高，后续管线调整时也可以拆卸重复利用，减少钢材浪费。

　　构件的所有棱角位置都做了倒角处理，避免安装作业时划伤施工人员，表面做了防锈喷涂处理，能适应工厂内潮湿、有腐蚀性介质的复杂环境，延长构件的使用寿命。在三维建模过程中，要把构件的所有安装孔位、加强筋位置、管托弧度都做精准参数化建模，方便后续管路整体装配时做干涉检查，提前排查支撑与管道、周边设备、电缆桥架的位置冲突，减少现场安装时的整改工作量。建模时还要预留出管卡的安装空间，确保管道固定后不会出现轴向窜动，同时要考虑管道热胀冷缩的位移量，在长直管线段的支撑上设置滑动副，允许管道沿轴向小幅位移，避免热应力集中损坏管道或支撑结构。
