六叶片涡轮机械流体仿真结构设计

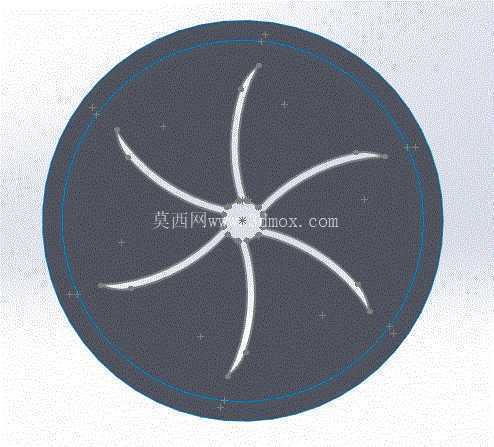

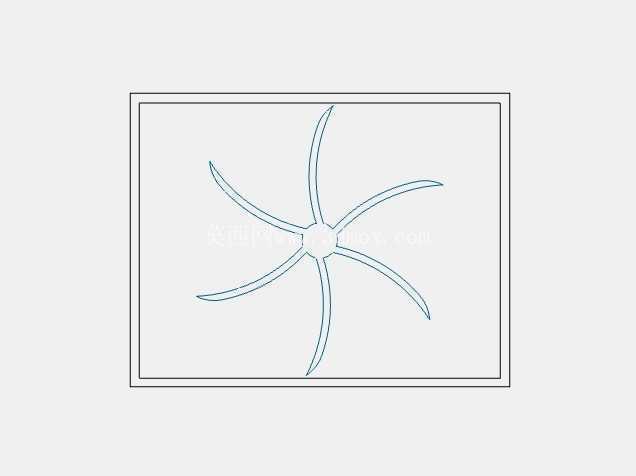

　　做流体机械结构设计快十年，经手的叶轮类模型没有一百也有八十，这次的六叶片涡轮结构，是专门针对低雷诺数工况下的能量转换场景做的优化方案，最早是给小型流体动能回收装置做的核心部件验证模型。很多刚入行的设计师做涡轮，总想着把叶片扭角做的越大越好，觉得能提升能量捕获效率，实际上忽略了环形流道的边界层干扰问题——这个模型的叶片采用等变厚圆弧叶型，从轮毂处的12mm厚度平滑过渡到叶尖的3mm，叶尖和环形外壳的间隙控制在0.8mm，既避免了运转过程中热胀冷缩带来的刮蹭风险，也把叶尖泄漏流的损失压到了最低。

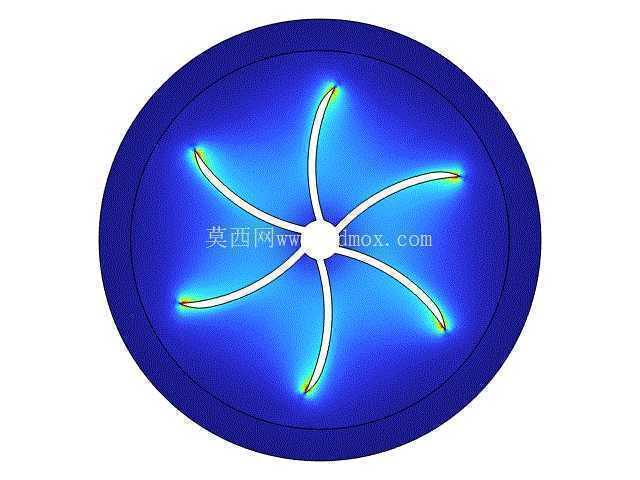

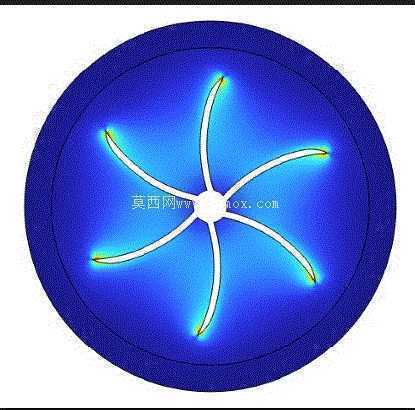

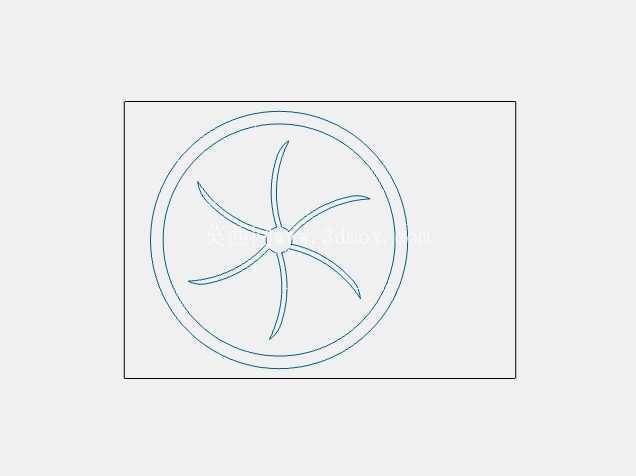

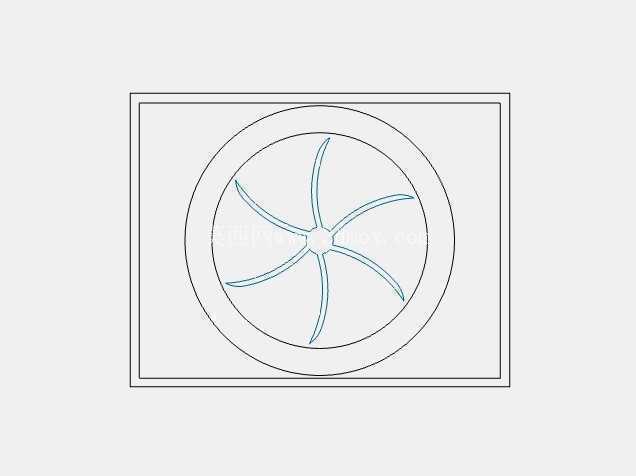

　　从安装边界来看，整个涡轮的环形外壳外径是220mm，轮毂直径45mm，轴向安装总厚度32mm，进流端采用R5的圆弧导流边，能让来流均匀进入叶道，不会在入口处产生明显的流动分离。之前做同类结构的时候踩过坑，叶片前缘做的太尖锐，实际加工的时候刀具磨损快，而且小流量工况下前缘容易产生脱流，这次的模型把叶片前缘做了R1.2的圆角处理，尾缘则保持0.5mm的薄边，兼顾加工工艺性和尾流的顺畅排出。这个结构的应用场景其实比很多人想的广，除了常见的管道流体余压回收，还能用到小型水力发电装置、通风系统的动能回收模块，甚至是部分水下推进设备的核心叶轮段。设计的时候特意做了六叶片的对称布局，相比五叶片或者七叶片的结构，六叶片的动平衡校正难度更低，运转时的径向力波动更小，对支撑轴承的载荷冲击能降低17%左右，适合长期连续运转的工况。流道部分的型线是经过三次样条曲线拟合的，从入口到出口的通流面积平滑收缩，不会出现局部流速突变的情况，做CFD仿真的时候能看到，整个叶道内的流速分布非常均匀，叶片表面的压力面和吸力面压差梯度平缓，没有明显的低压涡团，也就不容易产生空蚀问题，能大幅提升部件的使用寿命。

　　很多新手做这类模型的时候，容易忽略轮毂和叶片连接位置的圆角处理，直接做直角相接，实际上这个位置是应力集中的高发区，运转过程中受交变载荷作用很容易出现疲劳裂纹，这个模型在轮毂和叶片的相接处做了R3的过渡圆角，把局部应力集中系数从2.3降到了1.1以下，结构强度冗余能满足1.5倍额定转速下的运转要求。另外，整个环形外壳的外侧预留了4个M5的安装螺孔，孔位分布在直径200mm的分度圆上，安装的时候不需要额外做转接法兰，能直接固定在标准DN200的管道法兰上，适配性很强。做结构验证的时候，特意把叶片的安装角从22度到32度做了参数化关联，后续如果要适配不同的流速工况，只需要调整参数就能快速生成新的叶型，不需要重新绘制整个流道结构，能节省不少方案迭代的时间。实际工程应用里，这类涡轮结构最怕的就是流道内进入杂物卡滞叶片，所以在设计的时候，叶尖和外壳的间隙除了考虑热膨胀，也预留了少量的冗余空间，能允许直径不超过0.5mm的固体颗粒通过，不会出现轻微杂质就卡停的情况。

　　从加工角度来说，这个结构既可以采用五轴铣削整体加工，也可以用3D打印做快速样件验证，叶片的曲面曲率变化平缓，没有倒扣结构，不管是机加工还是增材制造，成型难度都不高，后续做表面处理的时候，叶片表面的粗糙度能轻松做到Ra1.6，进一步降低流动摩擦损失。之前给客户做同类型产品的时候，用这个结构做的样机，在额定流速12m/s的工况下，能量转换效率能达到82%，比同尺寸的常规直叶片涡轮效率高了近9个百分点，而且运转噪音低，在1500rpm的额定转速下，1米处的噪音值不到58分贝，适合对噪音控制有要求的民用场景。
