工厂装载滑橇钢结构支撑承载装置

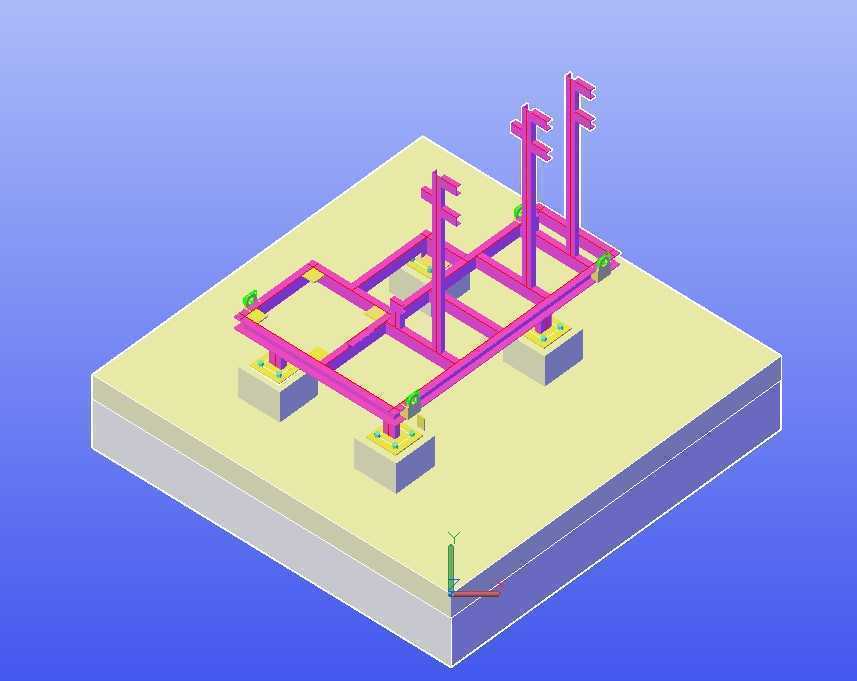

　　在工厂内部物料转运、工艺段间工件承载输送的场景中，这类滑橇式承载结构是衔接各生产工序的核心承载构件，不同于普通地面固定支架，它需要兼顾工位静置承载与短距离滑移转运的双重需求，在重型工件加工、装配、表面处理等车间产线中应用十分广泛。从结构组成来看，底部采用整块混凝土基座作为承重基础，基座上表面做了找平处理，为上部钢结构提供稳定的安装基准，避免长期承载出现不均匀沉降导致上部结构变形。上部的框架主体采用矩形型钢拼接而成，框架的纵横梁交接处采用满焊连接，所有焊缝位置都做了应力释放处理，避免焊接残余应力导致长期使用后框架出现翘曲变形，影响承载面的平面度。

　　框架上设置的多根竖向立柱，是根据所承载工件的支撑点位专门排布的，每根立柱底部都加设了方形承重垫板，垫板通过膨胀螺栓与下部混凝土基座固定，立柱顶部设置了可调式支撑头，能够根据工件底部的实际高度差做微调，保证工件放置后四个支撑点受力均匀，不会出现局部应力集中导致工件变形或者支撑失稳的情况。在设计思路上，首先要核算整体结构的静载能力，根据目标承载工件的最大重量，乘以1.5倍的安全系数来选型型钢的壁厚与截面尺寸，同时还要考虑滑移过程中产生的动载冲击，所以横梁的抗弯截面模量要留足冗余，避免转运过程中出现横梁下挠超标。

　　框架的排布逻辑完全匹配对应工件的底部支撑点位置，不会出现支撑点悬空或者额外增设无效支撑的情况，既控制了整体结构的重量，又能保证承载的稳定性。安装边界方面，混凝土基座的尺寸要比上部钢结构框架每边宽出200毫米以上，给地脚螺栓的安装、后期维护预留足够的操作空间，基座的高度要结合车间地面的标高、配套滑移轨道的高度来确定，保证滑橇放置到轨道上后，承载面的高度与前后工序的设备工作台面高度差控制在±5毫米以内，方便工件的平移转运。竖向立柱的高度要结合工件底部的离地间隙要求来设计，保证工件放置后底部有足够的空间供工装夹具、吊装索具操作，同时也要控制整体高度，避免工件放置后重心过高，在滑移过程中出现倾覆风险。

　　框架上还预留了管线固定的点位，部分需要随工件一起转运的气路、电路管线，可以通过固定卡件安装在框架侧面，避免滑移过程中管线拖拽磨损，同时也不会影响工件的正常放置与吊装。在实际使用中，这类滑橇结构可以配合地面的滑移轨道、牵引装置使用，实现工件在不同工艺工位之间的平稳转运，不需要重复吊装工件，减少了吊装作业的安全风险，也提升了产线的转运效率。结构上所有的型钢表面都做了防腐处理，适应车间内可能存在的油污、潮湿环境，延长结构的使用寿命，各个连接位置的螺栓都采用防松设计，避免长期受振动影响出现螺栓松动的情况。在建模过程中，需要重点核对各个支撑立柱的位置度，保证与工件支撑点的位置偏差不超过2毫米，否则会出现支撑点错位导致工件放置不稳的问题，同时要模拟满载情况下的结构变形量，保证最大下挠量不超过框架跨度的1/1000，满足精密工件承载的精度要求。
