家具车间24000风量脉冲布袋除尘装置

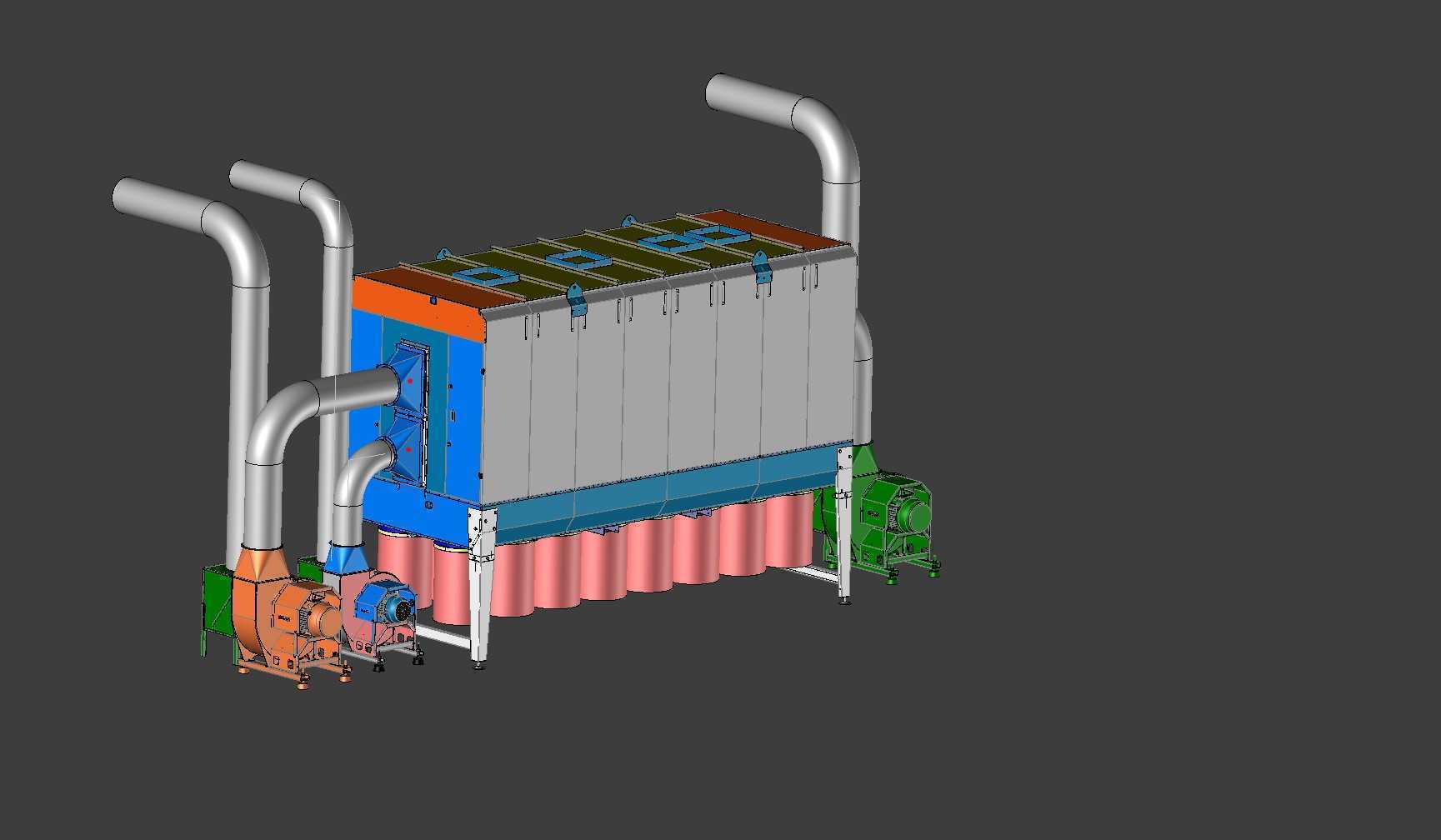

　　这套除尘装置主要面向家具制造车间的木粉尘治理场景，针对开料、打磨、砂光工序产生的悬浮木粉做集中捕集处理，解决车间内粉尘堆积、能见度低的问题，同时规避木粉浓度超标带来的职业健康与消防隐患。从结构布局来看，设备采用上进风、下排灰的经典布袋除尘架构，主箱体采用模块化拼接设计，上部为净气室，布置喷吹清灰组件，中部为过滤室，悬挂滤袋，下部为锥形灰斗，承接过滤掉落的粉尘，灰斗下方可配套接灰车或者螺旋输灰机构，方便定期清运积尘。进风管道从箱体侧部接入，通过气流均布板将含尘气流分散到各个滤袋区间，避免局部风速过高冲刷滤袋，延长滤袋使用寿命。

　　配套的离心风机布置在设备侧方，通过减震支架与箱体连接，进风口设置软连接减少振动传递，风机参数匹配24000立方米每小时的处理风量，可覆盖4到6个产尘工位的同时吸尘需求，管道风速控制在18到22米每秒区间，避免木粉在管道内沉降堆积。设备顶部设置三个检修口，方便日常更换滤袋、检修喷吹电磁阀，侧面布置爬梯与检修平台，满足运维人员的操作空间需求。整体安装时需要注意，设备底部支腿需要做混凝土基础找平，水平度偏差控制在千分之二以内，避免箱体变形导致滤袋密封不严出现漏灰问题；进风主管道沿车间立柱架空布置，支吊架间距不超过3米，每个产尘工位的吸尘罩口根据作业范围调整尺寸，打磨工位的罩口风速控制在1.5到2米每秒，保证粉尘捕集效率。

　　设计过程中重点考虑了木粉尘的易燃易爆特性，滤袋选用防静电涤纶针刺毡材质，箱体设置泄爆口，配套的脉冲喷吹系统采用低压清灰模式，喷吹压力控制在0.2到0.3MPa，清灰周期根据实际粉尘浓度调整，既保证滤袋表面粉饼层厚度稳定，维持过滤效率，又避免过度喷吹导致滤袋磨损。设备侧面布置的压缩空气管路预留油水分离器安装位，保证喷吹用气干燥无杂质，避免电磁阀卡滞、滤袋受潮板结。从安装边界来看，设备主体长度约6.2米，宽度约2.8米，顶部管道最高点距离地面约4.2米，安装时需要预留侧面1.2米以上的检修通道，灰斗下方预留1.5米以上的清灰操作空间，风机侧预留电机检修、叶轮更换的操作空间。

　　实际运行时，含尘气流通过吸尘罩进入管道，经主进风口进入过滤室，大颗粒粉尘在重力作用下直接落入灰斗，细粉尘随气流穿过滤袋时被阻留在滤袋表面，净化后的空气进入净气室，经风机出口排出，可直接室内循环或者达标外排。当滤袋表面粉尘堆积到设定阻力值时，脉冲电磁阀依次开启，压缩空气瞬间喷入滤袋内部，使滤袋产生高频振动，将表面附着的粉尘抖落到灰斗内，完成清灰过程，整个清灰过程可在线运行，不需要停机，不影响车间正常生产作业。针对家具车间木粉比重轻、易漂浮的特点，进风口处设置了预沉降挡板，提前分离大颗粒木屑，减少滤袋的过滤负荷，灰斗内壁做光滑处理，倾斜角度大于60度，避免木粉搭桥、架拱导致排灰不畅。管道接口处均采用法兰加密封垫的连接方式，漏风率控制在3%以内，避免吸尘口吸力不足影响捕集效果。
