钢结构建筑节点构造三维设计模型

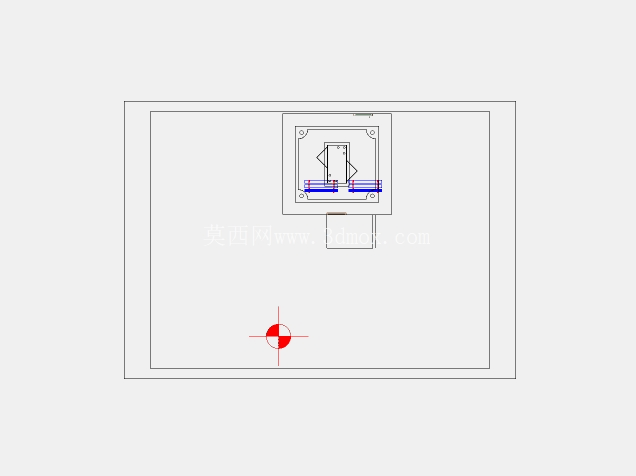

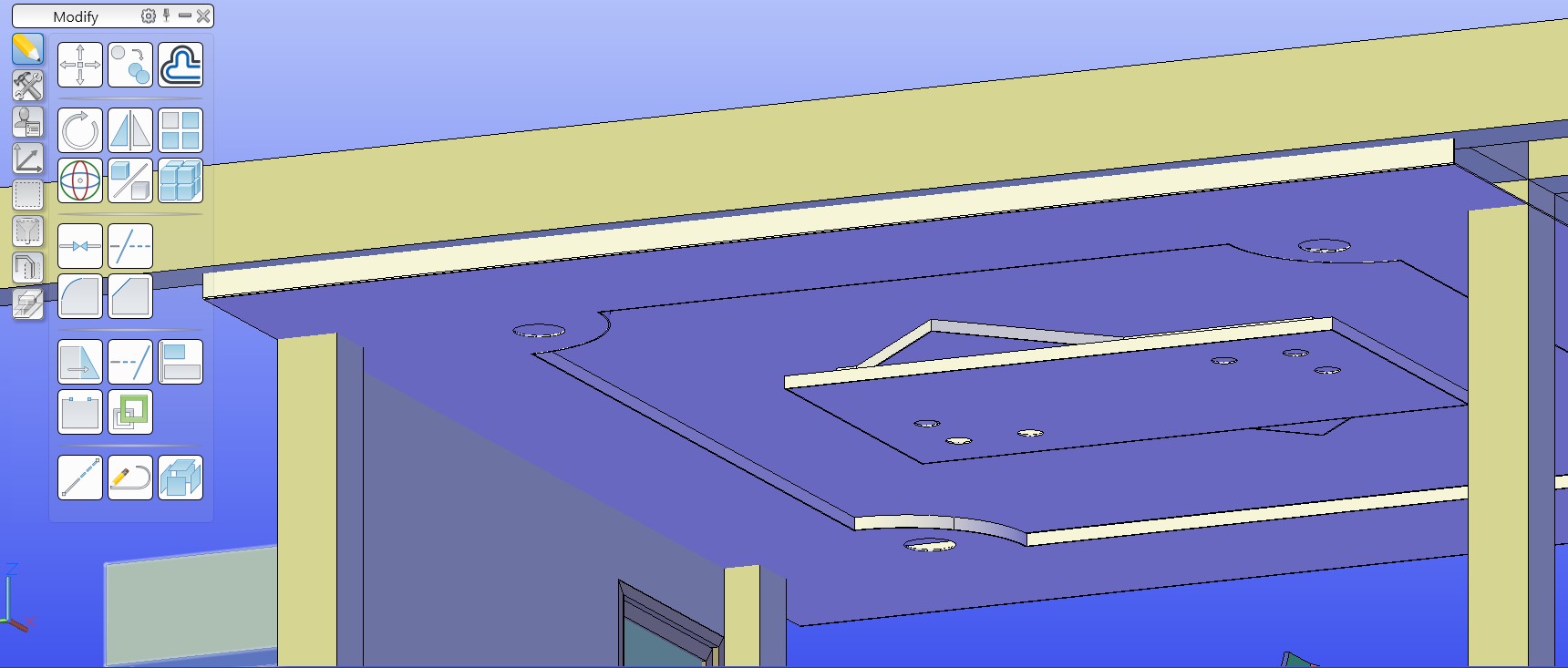

　　模型中完整呈现了平台面板与下部支撑梁的搭接关系，面板边缘做了切角避让处理，对应现场安装时避开立柱、斜撑的干涉问题，中间设置的三角加劲肋，是针对面板局部集中荷载的加强设计——日常使用中，这类平台常需要堆放工具、承载小型设备检修荷载，无加劲肋的平板在长期荷载作用下容易出现下挠变形，加劲肋的角度、焊接位置都经过受力验算，能将局部集中荷载分散到两侧的支撑梁上，避免面板局部应力集中。从设计思路上看，建模时优先还原了构件的安装边界：下部支撑梁采用H型钢截面，梁顶与面板底面的贴合面预留了焊接作业空间，面板上的预留孔位对应螺栓连接的安装位置，孔位边距严格符合钢结构施工规范要求，避免孔位过近导致板材撕裂。该模型聚焦建筑钢结构施工中常见的平台节点构造，还原了现场实际安装的构件组合逻辑，可直接用于施工交底、构件预制加工的尺寸校验环节。从实际工程场景来看，这类节点多应用于工业厂房操作平台、钢结构夹层、设备支撑钢平台的板面连接部位，承担上部均布荷载传递、构件定位约束的作用，是钢结构现场安装中精度控制要求较高的部位，一旦节点尺寸偏差超过2mm，就会导致后续铺板、护栏安装出现错缝，甚至影响整体结构的荷载传递路径。

　　面板边缘的缺口不是随意裁切，是对应现场立柱贯穿平台的位置，缺口与立柱之间预留了3mm的安装间隙，方便现场吊装就位后进行塞焊固定，间隙过小会导致吊装时卡滞，间隙过大则会增加焊接填充量，还容易产生焊接变形。模型中还体现了构件的工艺细节：面板与梁连接的位置设置了间断焊的标识段，对应现场施工时不需要满焊，既减少焊接变形，也能满足连接强度要求；三角加劲肋的端部做了切角处理，避免三向焊缝交汇产生应力集中，这也是现场施工中容易忽略的细节，很多新手做设计时会把加劲肋直接顶到面板和梁的交角处，焊接后容易在交角位置产生裂纹，长期受动荷载影响会出现焊缝开裂的问题。

　　从安装边界来看，该节点的整体尺寸适配常规1.2m间距的次梁布置，面板厚度对应6mm花纹钢板的常用规格，下部支撑梁的截面高度适配200mm高H型钢，加劲肋的厚度为8mm，所有构件的材质都默认采用Q235B碳素结构钢，适配多数非高腐蚀、非超低温的工业建筑场景。建模时特意还原了构件的实际装配顺序：先安装下部主次梁形成框架，再吊装面板就位调整间隙，之后焊接加劲肋，最后进行螺栓固定和焊缝防腐处理，整个装配逻辑和现场施工流程完全一致，不会出现建模时构件干涉、现场无法安装的问题。

　　对于结构设计从业者来说，这个模型可以直接作为同类型节点的设计模板，调整梁间距、面板厚度参数就能适配不同荷载等级的平台设计；对于现场施工人员来说，模型直观展示了每个构件的安装位置、焊接要求，比二维图纸更容易理解节点构造，减少施工中的错装漏装问题。另外模型中也考虑了后期维护的需求，面板上的预留孔位除了螺栓固定，也可作为后期管线穿板的预留位置，不需要后期现场开孔破坏结构强度，加劲肋的布置位置也避开了管线穿越的常见路径，避免后期管线安装时切割结构构件。
