卧式200升不锈钢储水罐体结构设计

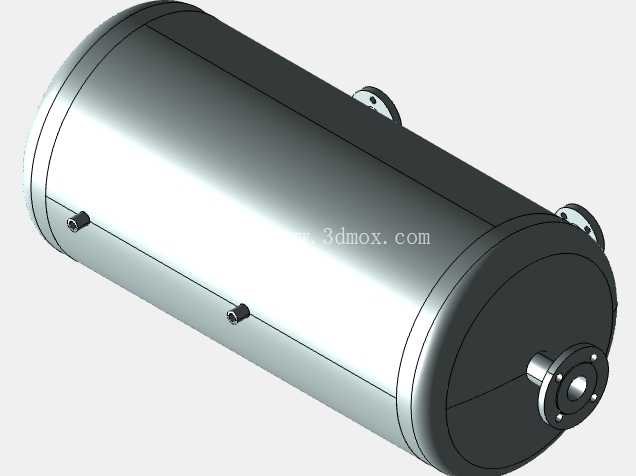

　　这款卧式不锈钢储水罐体，额定有效容积200升，在中小型供水配套、小型工业循环系统、商用净水设备、分布式供暖补水单元中都有广泛适配场景，很多时候作为系统缓冲储水单元使用，避免前端供水压力波动或者短时供水中断导致后端设备停机，也能在循环系统里起到气液分离、稳定系统水压的作用。从结构设计来看，整体采用卧式圆柱筒体布局，相比立式同容积罐体，它的安装重心更低，对安装基面的承重载荷要求更平缓，不需要做过高的承重基础，适合安装在设备夹层、机房架空层这类竖向空间受限的场景，筒体两端采用标准椭圆封头收口，这种封头形式的应力分布更均匀，在承受0.6MPa以内的常规静压时，筒体焊缝区域的应力集中系数远低于平盖结构，不需要额外做补强圈就能满足常规储水的强度要求。

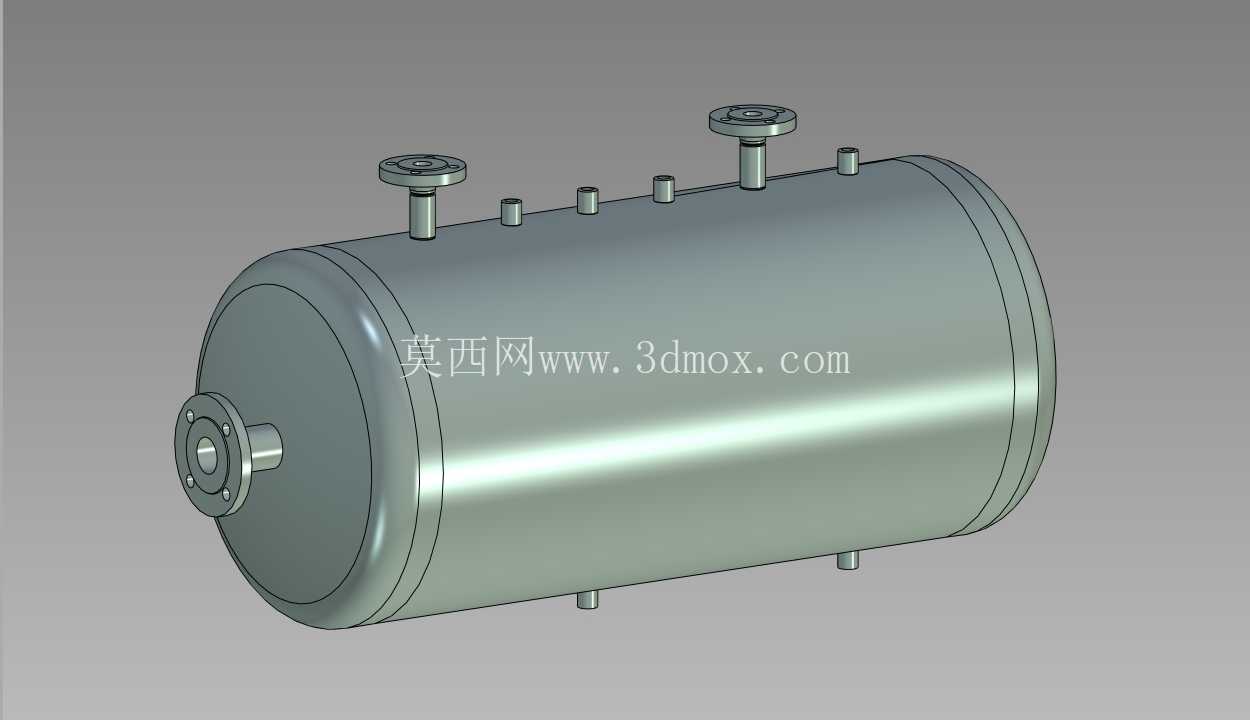

　　筒体上的接口布局做了分区设计：顶部设置的两个大口径法兰接口，分别作为进水口和溢流排气口，进水口延伸至筒体内部近底端位置，避免进水时水流冲击罐底产生紊流带气，排气口直接连通筒体顶部气相空间，能及时排出进水过程中裹挟的空气，避免罐内形成气堵影响供水稳定性；顶部均匀分布的小口径外丝接口，分别预留为液位传感器安装口、温度传感器安装口、备用加药口，不用在现场施工时额外开孔破坏罐体防腐层，所有接口的中心距都预留了标准管件的安装操作空间，不会出现管件安装时互相干涉的情况。筒体一端封头中心设置的侧出法兰接口为出水口，接口位置略高于罐体内壁最低点5mm，能避免罐底沉积的少量杂质直接进入出水管道，最低点预留的排污外丝接口，在日常维护时可以直接打开排空罐内存水和沉积杂质，不需要拆卸主管道就能完成排污操作。罐体的支撑结构采用两个弧形鞍式支座，支座与筒体的接触面包覆了橡胶减震垫，既可以避免罐体与支座硬接触产生电化学腐蚀，也能缓冲系统运行时的水锤震动，支座上预留的长条形安装孔，可以适配安装基面的预埋螺栓位置误差，降低现场安装的对位难度。

　　设计过程中，筒体壁厚根据不锈钢板材的许用应力做了核算，200升容积对应的筒体直径选在500mm区间，筒体长度控制在1100mm左右，整体安装宽度不超过650mm，安装高度不超过700mm，能适配大多数标准小型设备机架的安装空间，所有接口的法兰标准统一采用PN10等级的常用规格，和市面上主流的给排水管件、阀门都能直接匹配，不需要额外做变径转接。罐体内部做了钝化处理，焊缝位置都做了酸洗钝化膏涂抹处理，避免长期储水时焊缝位置出现锈蚀点，外表面做了亚光拉丝处理，既方便日常擦拭清洁，也不会因为亮面反光在机房环境里产生光污染。

　　在实际选型适配时，这款罐体可以直接配套小型变频供水泵组作为稳流罐使用，也可以配套空气能热水系统作为储热水箱，因为不锈钢材质的耐温范围宽，在常规0-80摄氏度的储水工况下都能长期稳定工作，不会出现普通碳钢罐体的锈蚀掉渣问题，也不需要像塑料罐体那样担心长期受热老化变形。建模过程中，所有接口的位置都做了装配干涉检查，模拟了常用阀门、管件安装后的操作空间，比如顶部的阀门手轮操作位置预留了不小于100mm的操作间隙，侧面出水口的法兰对接位置预留了扳手操作空间，鞍座的安装孔位置也模拟了打膨胀螺栓的操作空间，不会出现安装时工具无法就位的问题。筒体的焊缝位置都做了1:1的焊缝余高建模，在做有限元应力分析时能更贴近实际焊接后的应力分布情况，避免理想化建模导致的强度核算偏差，封头和筒体对接的环缝位置做了等强度削边处理，保证焊接后筒体的整体圆度偏差控制在2mm以内，不会出现安装密封垫时因为圆度不够导致的渗漏问题。
