90度矩形风管转向通风角配件

在车间加工场景中，激光切割、焊接这类热加工工序运行时会持续产生金属烟尘、焊接气溶胶这类有害污染物，若作业区域通风路径规划不合理，烟尘会在工位周边积聚，既影响操作人员的职业健康，也会导致车间内精密光学设备的镜头积灰，长期下来会降低加工精度、增加设备维护频次。这类矩形截面的90度通风转向角，就是为小截面矩形通风管路的直角转向场景设计的核心配件，适配220x55规格的塑料矩形风管，多用于小型工位局部排风、桌面级加工设备的烟尘收集管路搭建，也可用于小型新风系统、实验室通风柜的支路管路转向连接。

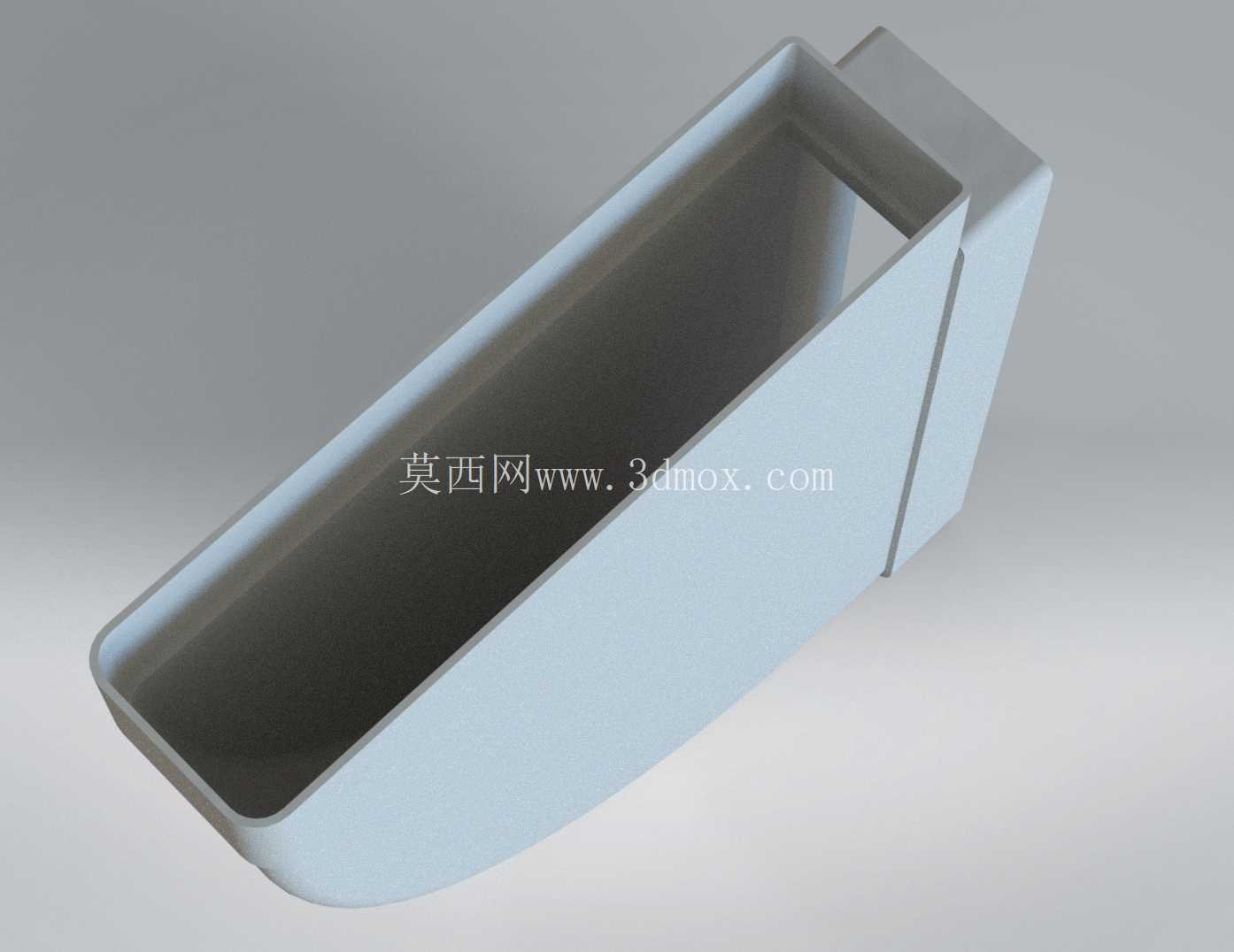

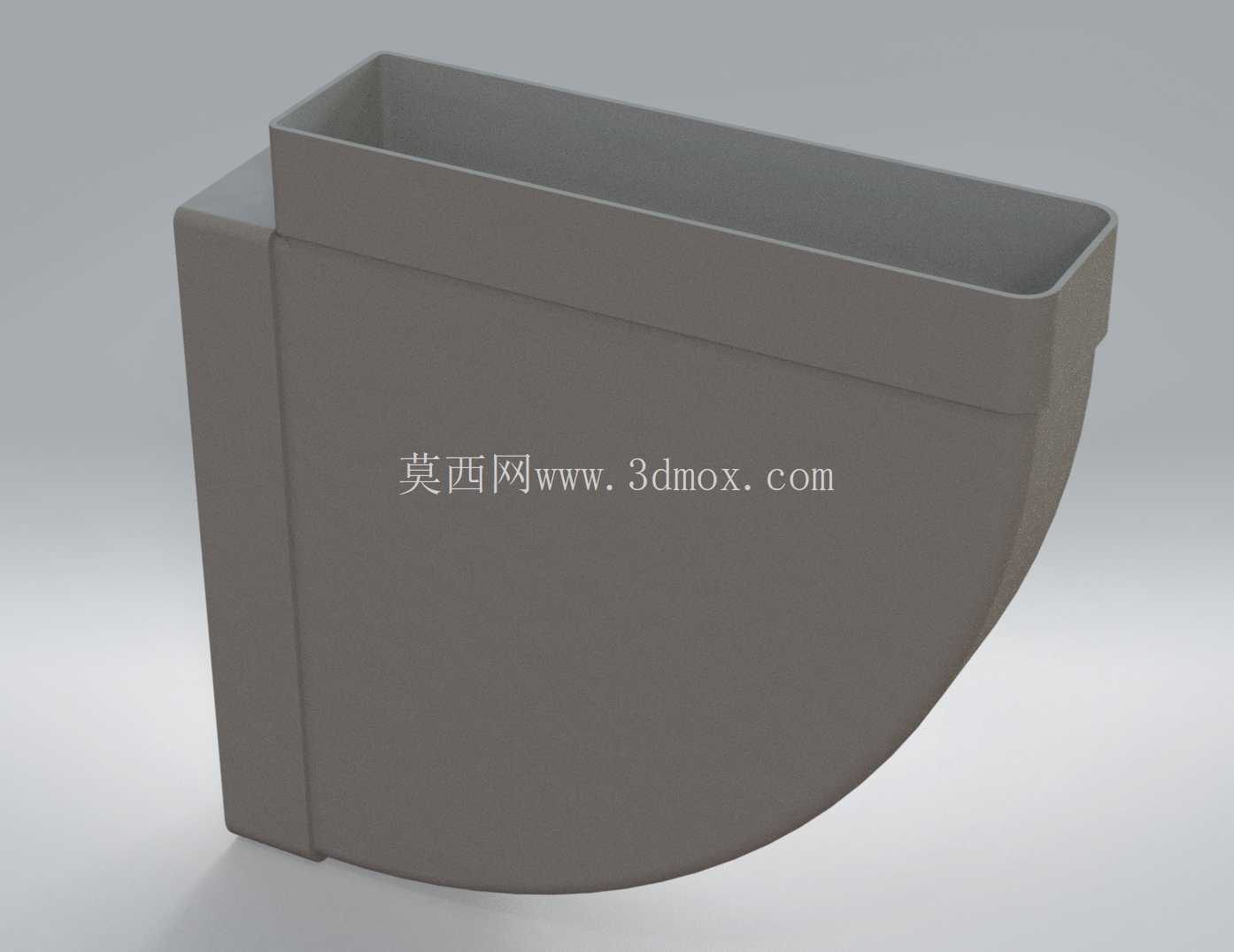

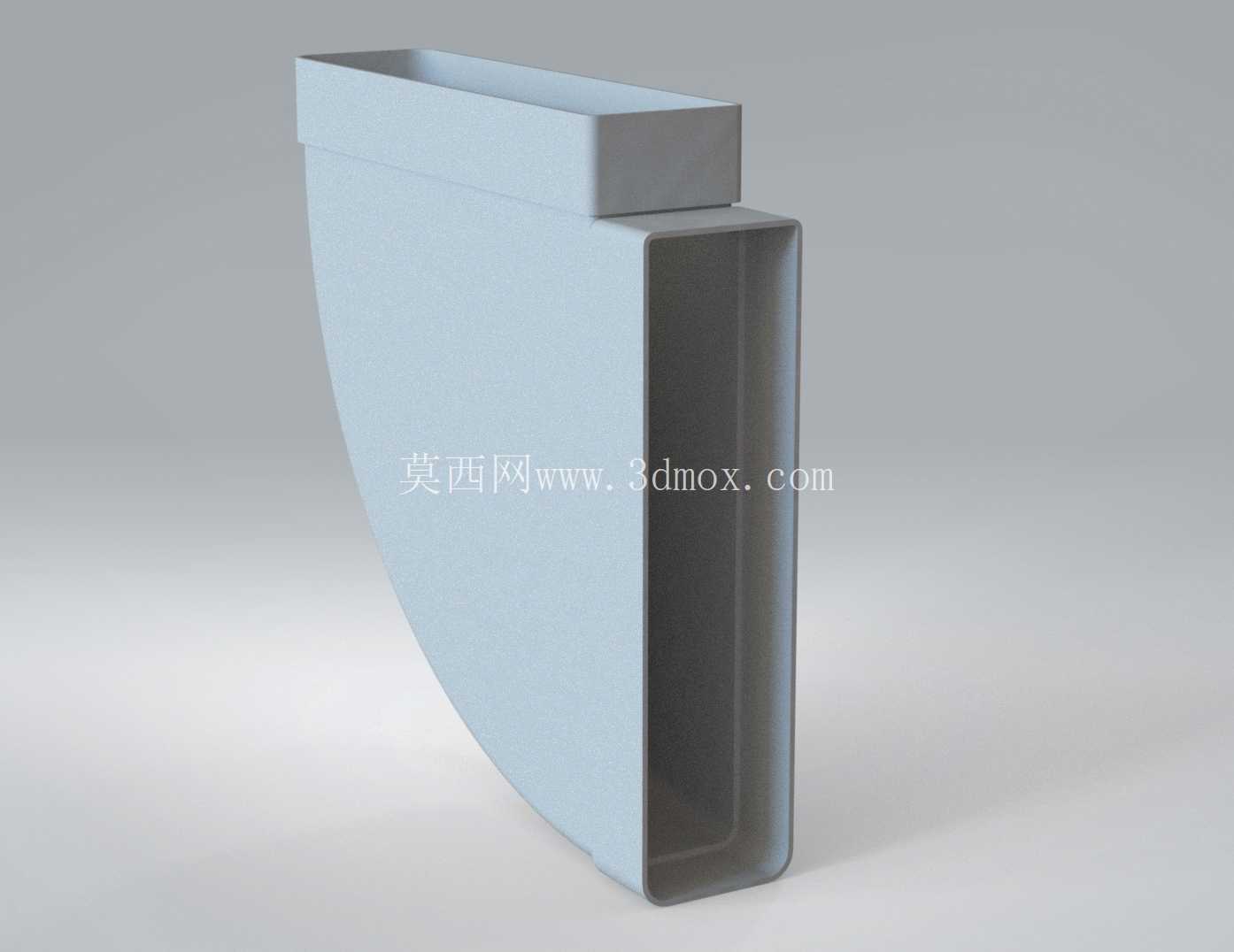

从结构设计来看，该配件采用圆弧过渡的90度转向腔体，而非直角折角结构，核心目的是降低风阻——直角弯折的风道会在转角内侧形成涡流区，大幅提升管路系统的风阻，导致同功率风机下的排风效率下降15%-25%，而圆弧过渡的内壁可以让气流顺着曲面平滑转向，减少涡流产生，降低管路系统的压力损失，提升通风排烟的实际效率。配件两端采用直边承插结构，接口尺寸与配套矩形风管的外径精准匹配，安装时无需额外制作转接法兰，直接将风管插入接口段即可，配合密封胶或者铝箔胶带就能完成密封固定，大幅降低现场安装的施工难度，适合小型通风系统的快速搭建。

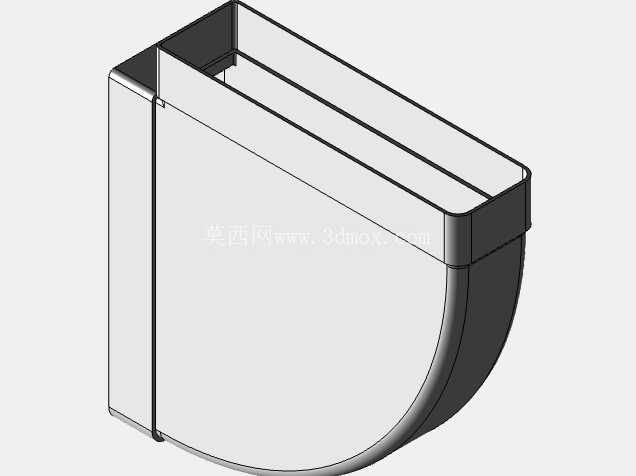

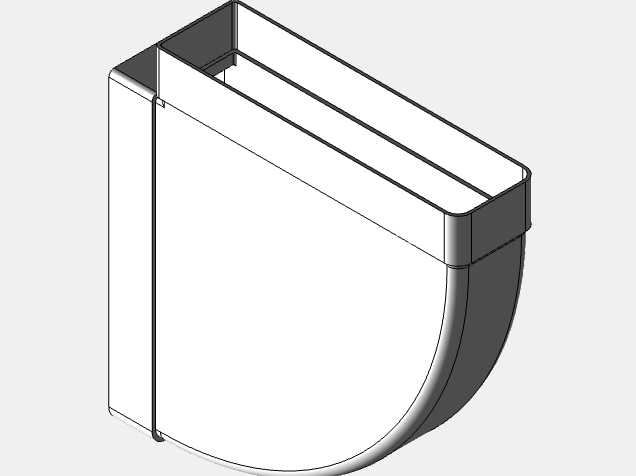

从外形与安装边界来看，该通风角的两个接口段长度经过优化，既保证了与风管连接时的足够插入深度，避免管路运行时因风压波动出现接口脱落的问题，也不会因为接口段过长导致安装时占用过多的布置空间，转角外侧的圆弧半径经过测算，在保证气流平滑过渡的前提下，尽可能压缩了转角的外凸尺寸，适合在工位下方、设备侧方这类狭窄空间内布置管路，不会出现直角转角外凸尺寸过大、与周边设备或者管线发生干涉的问题。配件整体采用等截面设计，整个转向腔体内的流通截面与连接风管的截面完全一致，不会出现局部截面突变导致的风速骤变、风噪提升的问题，运行过程中气流平稳，不会产生额外的气动噪声，适合对环境噪音有一定要求的作业场景。

在实际选型应用中，这类小规格矩形通风角多用于单工位的局部排风系统，比如桌面级激光雕刻机、小型手工焊接工位的烟尘收集，搭配小功率轴流风机就能实现不错的排烟效果，相比圆形风管的转向配件，矩形截面的配件可以更好地贴合墙面、设备侧壁安装，布置后更加规整，不会出现圆形管道突出墙面过多、影响车间通道通行的问题。设计这类配件时，需要重点把控转角处的壁厚均匀性，因为塑料材质的通风配件多采用挤出或者注塑工艺成型，转角圆弧处如果壁厚不均，会出现成型后收缩变形的问题，导致接口尺寸偏差，安装时无法与配套风管紧密配合，容易出现漏风的情况；同时内壁的光滑度也需要严格控制，粗糙的内壁会增加风阻，长期使用时也容易积挂烟尘中的油污、粉尘颗粒，后期清理难度大，光滑的内壁既可以降低风阻，也方便后期维护时擦拭清理管路内部的积尘。

在管路系统搭建时，这类90度通风角的布置位置也有讲究，尽量不要在距离风机入口过近的位置连续布置多个转角，避免局部阻力过大影响风机的实际工作效率；如果管路需要固定在墙面或者设备支架上，可在通风角的平直段位置加装管卡，不要直接在圆弧转角位置装夹固定，避免长期受力导致转角处出现开裂变形。对于有腐蚀性气体排放的通风场景，还可以根据输送介质的特性选择对应耐腐材质的同规格配件，满足不同工况的使用需求。
