带加强筋结构DN80规格PVC法兰

　　在民用给排水、化工防腐管路、低压流体输送系统的现场施工与管路搭建环节，法兰作为管路中段、管路与罐体/阀组之间的核心可拆卸连接件，其结构合理性直接决定管路系统的密封可靠性与长期运行稳定性。这款DN80规格的PVC法兰，针对纯塑料法兰刚性不足、承压后易出现法兰盘翘曲变形的常见工程痛点做了针对性结构优化，完全适配公称通径80mm的PVC管路系统连接需求。从结构设计逻辑来看，这款法兰采用一体注塑成型的结构思路，主体分为法兰盘、承插筒体、加强筋三个核心功能段。承插筒体的内径匹配DN80 PVC管材的外径公差带，安装时可直接将管材插入筒体内部，通过粘接或者热熔方式完成与管材的固定，无需额外加工坡口，大幅降低现场安装的操作难度。

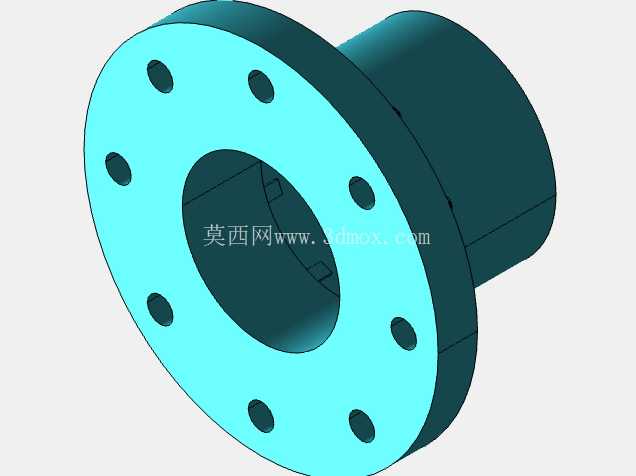

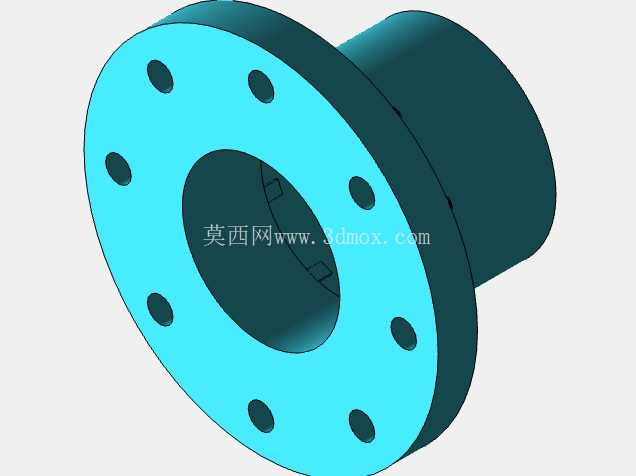

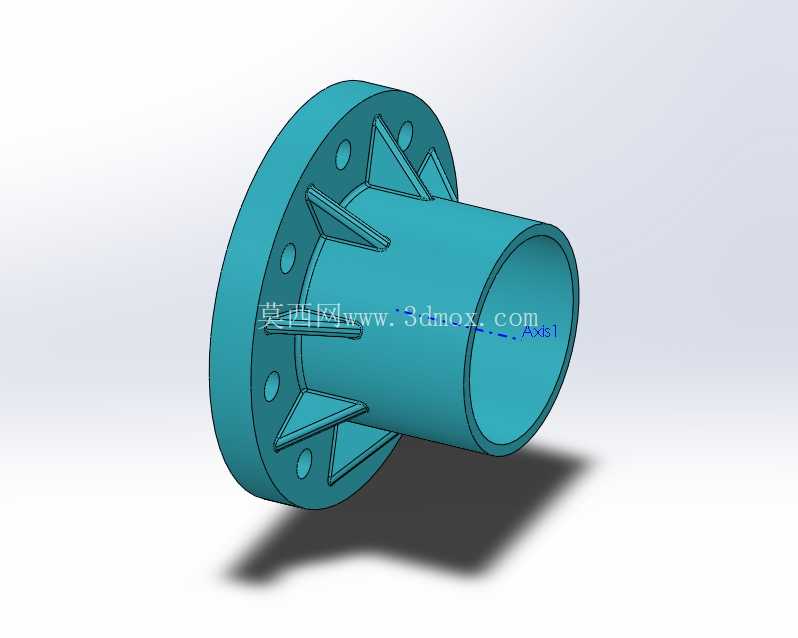

　　法兰盘部分沿圆周均匀分布螺栓过孔，孔位尺寸适配同压力等级的金属法兰、塑料法兰的安装孔距，保证跨材质对接时的安装兼容性，避免出现孔位错位无法装配的问题。最核心的结构优化在于法兰盘与承插筒体之间均匀布置的三角形加强筋，筋板沿筒体周向等角度分布，一端与法兰盘背面贴合，另一端与筒体外壁融合，这种结构可以在不额外增加法兰整体壁厚、不提升材料用量的前提下，大幅提升法兰盘的抗弯曲刚度，当螺栓锁紧产生轴向压紧力时，加强筋可以将法兰盘受到的压紧力均匀传递到筒体段，避免法兰盘外缘出现翘曲变形，保证密封面的平面度，降低密封垫片受压不均导致的泄漏风险。从安装边界尺寸来看，这款法兰的法兰盘外径、螺栓孔中心圆直径、螺栓孔直径均匹配常用的1.0MPa压力等级法兰的尺寸规范，安装时不需要对配套的法兰、垫片做额外定制加工，可直接替换同规格的普通PVC法兰或者铸铁法兰用于低压防腐工况。承插筒体的长度经过优化，既保证足够的粘接/热熔接触面积，避免管材插入后连接强度不足，又不会因为筒体过长导致管路安装时出现空间干涉，尤其适合管路排布紧凑的设备内部管路、楼宇管井内的管路改造场景。

　　在实际应用场景中，这款法兰可覆盖多个工程领域的使用需求：在民用建筑给排水系统中，可用于PVC供水管道、排水管道与水泵、水表、阀门的对接，塑料材质的自重远低于同规格金属法兰，能降低管路支架的承重负荷，同时不会出现生锈腐蚀的问题，长期使用不会因为锈屑脱落污染水质；在化工防腐管路场景中，PVC材质本身具备优异的耐酸碱腐蚀性能，可用于输送低压腐蚀性流体的管路连接，加强筋结构带来的刚性提升，能避免普通塑料法兰在长期受压、温度小幅波动场景下出现的密封失效问题；在农田灌溉、水产养殖的管路系统中，这款法兰的安装便捷性优势更加明显，不需要专业的焊接设备，普通施工人员经过简单培训即可完成装配，能大幅缩短管路施工的周期。

　　设计过程中还充分考虑了注塑成型的工艺可行性，所有转角位置均做了圆弧过渡处理，避免注塑过程中出现应力集中导致的成型缺陷，同时也能降低管路运行过程中应力集中导致的开裂风险，法兰密封面为平面结构，适配橡胶垫片、四氟垫片等多种常用密封垫片，不需要定制特殊截面的密封件，进一步降低现场使用的配件成本。相较于同规格的平焊钢法兰，这款PVC法兰不需要做防腐涂装处理，材料本身的绝缘性能也能避免不同金属管路连接时出现的电化学腐蚀问题，尤其适合有防腐要求、安装空间受限的低压管路场景使用。
