内螺纹连接立式止回阀结构设计

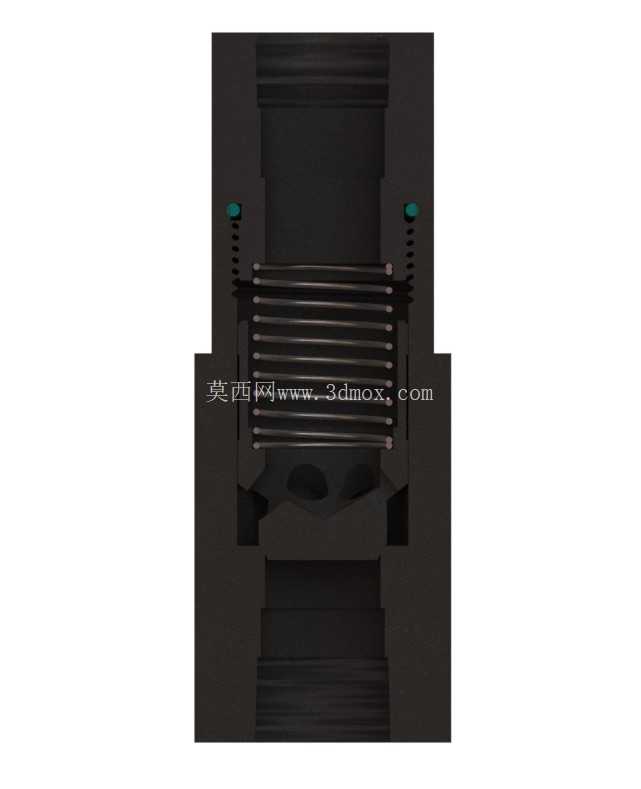

　　从实际工况适配来看，该结构针对活塞式止回的常见失效点做了针对性优化，核心运动部件采用活塞与卡簧配合的限位结构，活塞行程严格控制在10毫米，既保证了阀门全开状态下的通流面积足够，不会造成过大的管路压损，又避免了活塞行程过长导致的启闭滞后、水锤冲击过大的问题，在介质正向流动时，活塞在介质压力推动下克服弹簧预紧力向上移动，介质从活塞与阀体内壁的通流槽流过，当介质出现反向流动趋势时，活塞在弹簧预紧力与反向介质压力的共同作用下快速回落，贴合阀座密封面，配合O型密封圈实现零泄漏截断，完全杜绝介质反向倒流的问题，避免下游介质回流对上游泵体、仪表等设备造成冲击损坏。这款止回阀的结构设计完全围绕中低压流体管路的单向通断需求展开，核心应用场景覆盖民用给排水、小型液压回路、低压气动输送、小型化工介质输送等对安装空间有严格限制的管路节点，尤其适配垂直安装的内螺纹管路场景，无需额外配置法兰转接件即可直接拧入对应规格的管路接口，大幅降低现场安装的配件成本与装配工时。

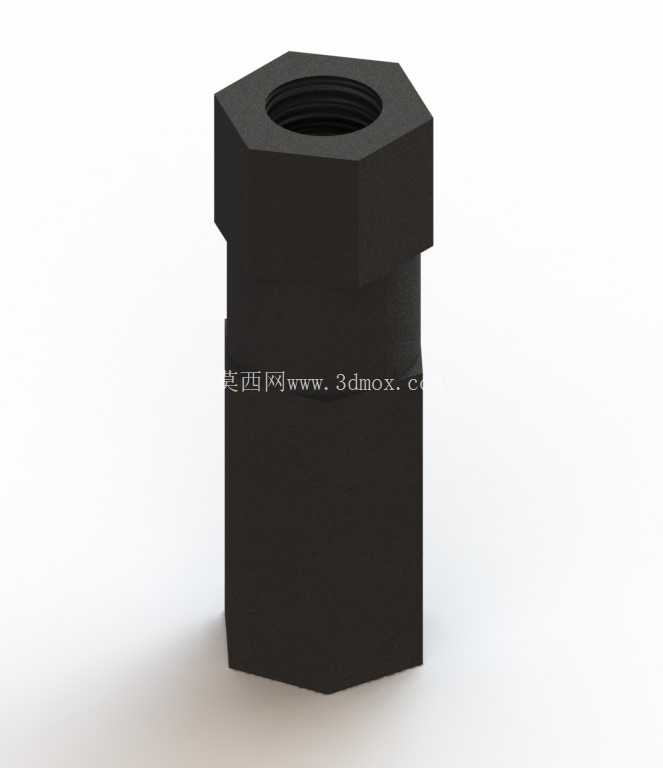

　　设计过程中优先考虑了安装边界的适配性，整体采用对称式柱状外形，两端均为标准内螺纹接口，安装时无需调整阀体角度，只要保证管路垂直即可直接装配，阀体外部无突出的手柄、法兰盘等结构，径向占用空间极小，可直接安装在管路密集的阀组区域，不会与相邻管路、支架产生干涉。内部流道采用平滑过渡设计，没有突兀的转角与截面突变，尽可能降低介质流经时的湍流与压损，减少长期运行过程中介质对阀体内壁的冲蚀磨损，延长阀体使用寿命。

　　密封结构采用嵌入式O型圈设计，密封圈安装在活塞端部的密封槽内，不会因为活塞往复运动出现密封圈移位、脱出的问题，同时密封面采用锥面配合，相比平面密封具备更好的自对中能力，即使活塞在运动过程中出现微小的径向偏移，回落时也能顺利贴合密封面，保证截断可靠性。弹簧的选型经过反复校核，预紧力设置兼顾了正向开启压力与反向密封可靠性，正向开启压力控制在极低水平，即使是低压给排水、低压气动回路的工况下，也能顺利开启实现介质通流，不会出现阀门打不开导致管路不通的问题，而反向承压时，弹簧力与介质压力共同作用在密封面上，压力越高密封贴合越紧密，不会出现反向泄漏。

　　整体结构没有复杂的异形零件，所有零部件均采用常规车削加工即可完成生产，加工难度低，量产成本可控，后期维护也十分便捷，只要将阀体两端的螺纹接口拧开，即可直接取出内部的活塞、弹簧、密封圈等易损件进行更换，无需整体更换阀体，大幅降低后期运维成本。在建模过程中，所有配合尺寸均严格按照机械设计公差标准设置，活塞与阀体内腔的配合采用间隙配合，既保证活塞运动顺畅无卡滞，又不会因为间隙过大导致介质内漏，螺纹接口尺寸符合通用管螺纹标准，可直接与市面上标准规格的管材、接头适配，无需定制转接件。
