带轮齿轮集成式动力传输支撑轴组

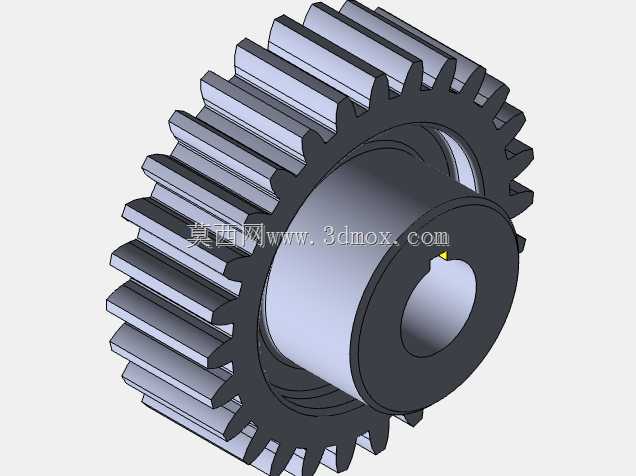

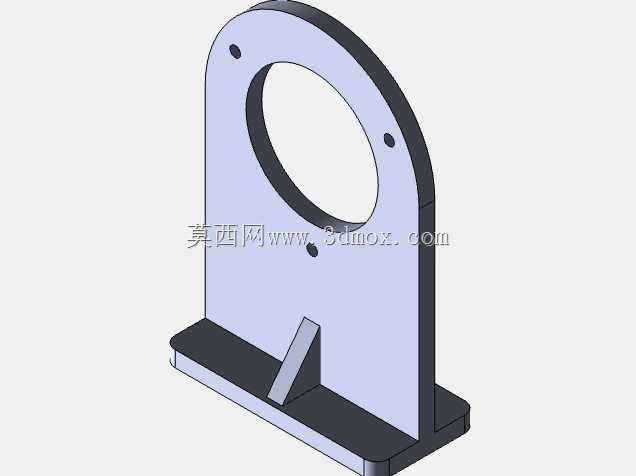

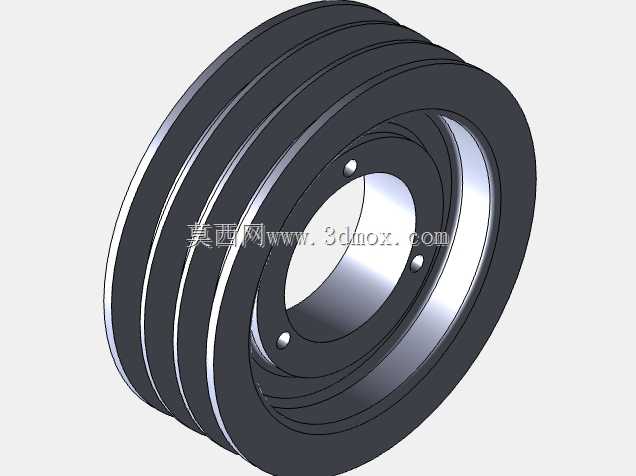

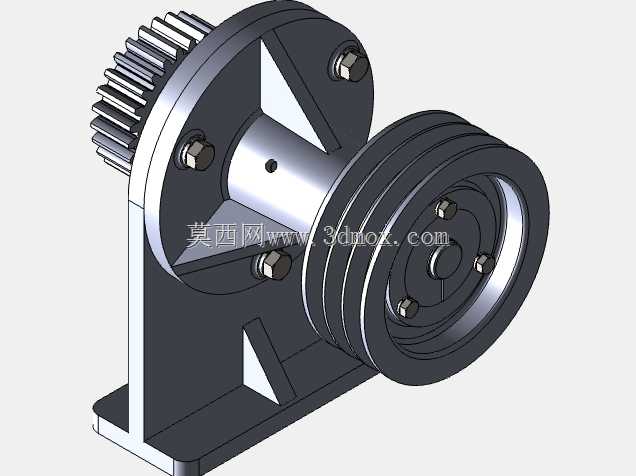

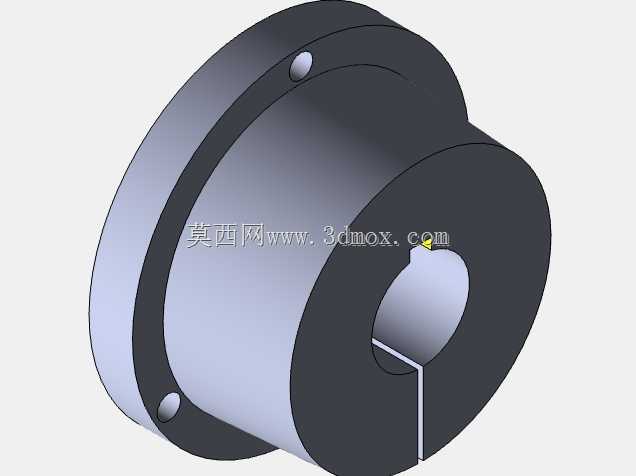

这套集成式传动支撑组件，核心是将动力输入、扭矩传递、支撑承载三个功能整合在同一根轴系上，在小型轻工设备、台式加工机具、农用小型作业机械的动力端布局里，能大幅压缩传动链路的占用空间，减少分散装配带来的同轴度误差累积。从结构布局来看，轴体一端加工有直齿圆柱齿轮啮合段，用来和设备内部的定轴齿轮组啮合，完成固定速比的扭矩输出；另一端集成了双槽V型带轮安装位，可通过三角带连接动力源的输出带轮，承接电机或内燃机传来的初始动力，中间的轴段通过两个滑动轴承衬套支撑在立式铸造支座上，支座底部带平整安装基面，开有两个螺栓过孔，可直接固定在设备的机架安装平面上，不需要额外加工复杂的定位靠山结构。

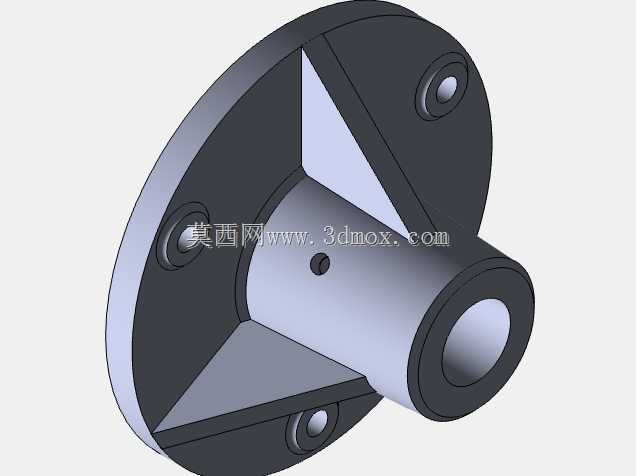

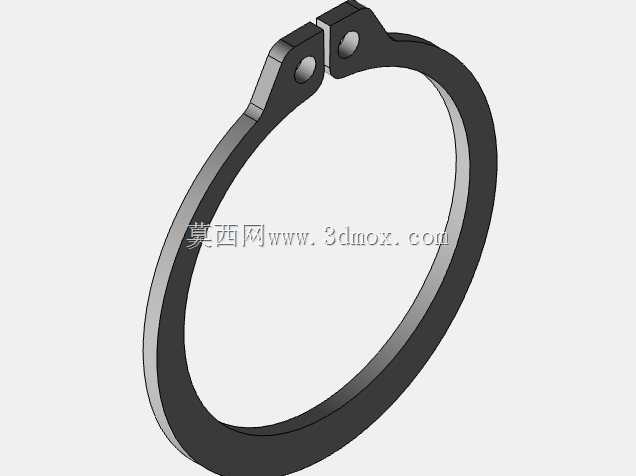

设计过程中首先考虑的是轴系的受力平衡，带轮侧的皮带张紧力是径向交变载荷，齿轮侧的啮合力同时存在径向和周向分量，因此将两个支撑衬套的跨距设置为覆盖两个受力点的中间区域，让轴的最大弯矩落在支撑跨距的中心位置，避免轴端悬臂过长导致的挠度超标，齿轮侧的端盖通过三个内六角螺栓固定在轴端法兰上，既可以对齿轮进行轴向定位，也能在检修时快速拆卸，不需要将整个轴从支座中敲出就能完成齿轮磨损后的更换。支座采用灰铸铁铸造，立板和底板之间设置了三角形加强筋，抵消带轮张紧时对支座立板产生的倾覆力矩，避免长期运行后支座出现开裂变形。

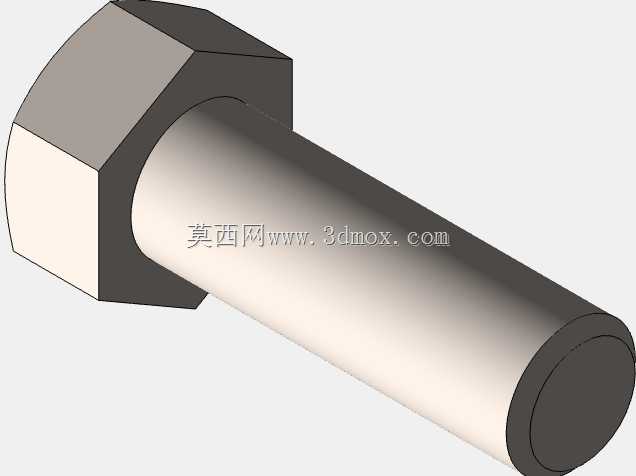

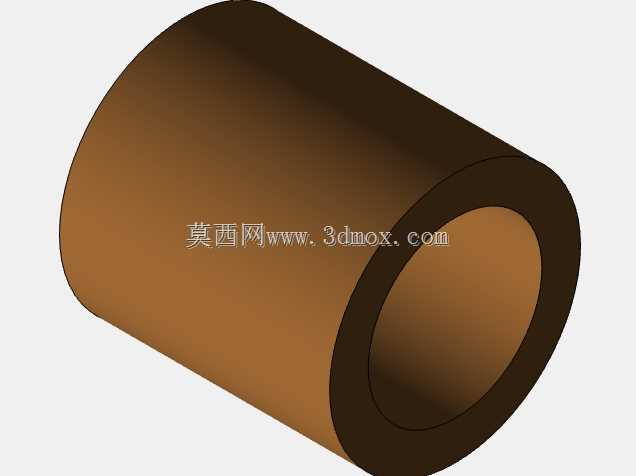

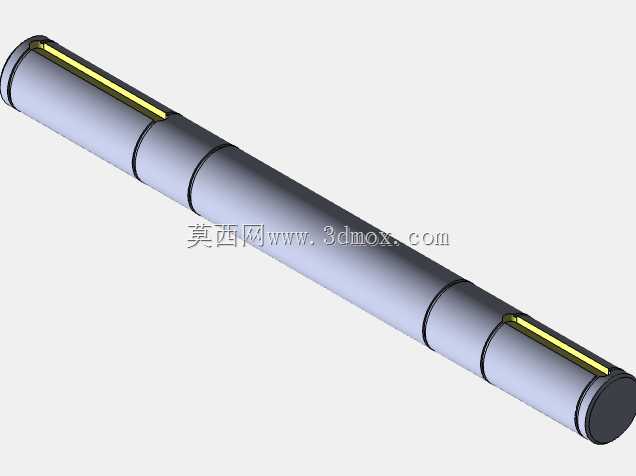

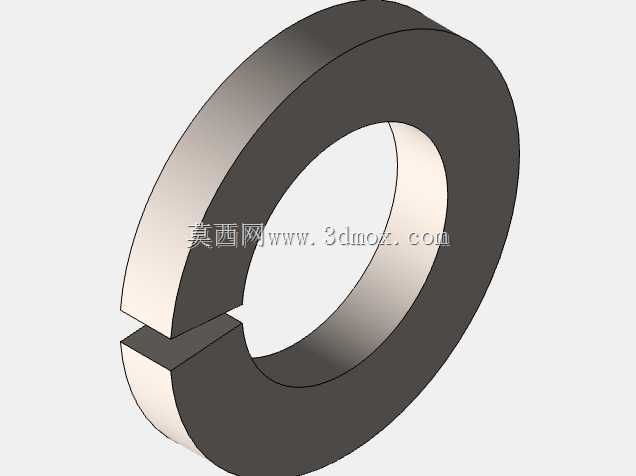

从安装边界来看，整个组件的最大外轮廓由带轮的外径和齿轮的齿顶圆决定，安装时需要预留带轮的皮带拆装空间，也就是带轮径向外侧至少留出一个皮带厚度的操作间隙，齿轮侧需要预留和配对齿轮啮合的中心距调整空间，支座的安装孔距按照常用小型设备的机架安装孔位设计，适配M8规格的固定螺栓，安装基面的平面度要求控制在0.1mm以内，避免装配后轴系出现卡滞。材料选用上，轴体采用中碳钢调质处理，满足传递扭矩时的强度要求，支撑衬套采用锡青铜材质，自带一定的自润滑性能，在低速轻载的运行场景下可以减少日常维护的注油频率，紧固件全部采用8.8级的内六角螺栓，保证振动工况下的连接可靠性，带轮和齿轮都采用碳钢加工，齿面和带轮槽面做简单的表面硬化处理，提升耐磨性能。

实际应用中，这类集成轴组常被用在小型木工台锯、谷物脱粒机、小型输送线的驱动端，相比传统的分离式带轮轴、齿轮轴分体设计，零件数量减少了近三分之一，装配时只需要调整一次轴系的同轴度，就能同时完成带轮和齿轮的定位，降低了现场装配的技术要求，也减少了多个联轴器、连接法兰带来的传动间隙，在正反转切换频繁的工况下，传动响应更直接，不会因为连接间隙产生明显的回程误差。在日常维护时，只需要定期检查衬套的磨损量，当衬套和轴的配合间隙超过0.2mm时，直接更换铜套即可，不需要更换整个轴体，维修成本更低。设计时也考虑了不同工况的适配性，带轮的槽型按照标准V带尺寸加工，可以适配市面上通用的A型三角带，齿轮的模数和压力角采用标准值，损坏后可以直接采购标准齿轮替换，不需要定制特殊参数的配件，降低了设备全生命周期的使用成本。
