立式潜水排污泵整机爆炸结构三维模型

　　做给排水、工矿疏排水项目的结构设计人员，大概率都接触过立式潜水泵的选型与安装校核，这套爆炸视图呈现的结构，刚好把这类泵的核心装配逻辑拆解得足够清晰，能帮建模和选型人员快速理清各部件的配合边界。这类泵的核心应用场景集中在地下空间集水坑排水、建筑楼宇地下室排污、工矿企业井下水仓疏排、小型储槽介质输送，和卧式泵、长轴液下泵不同，它的泵体与驱动电机采用同轴直连的集成式结构，整机可以完全浸没在输送介质内运行，不需要额外搭建复杂的地面安装基础，也不用配置长距离的传动联轴结构，安装环节的土建成本能压缩不少，尤其适合安装空间局促、介质液位波动较大的作业场景。

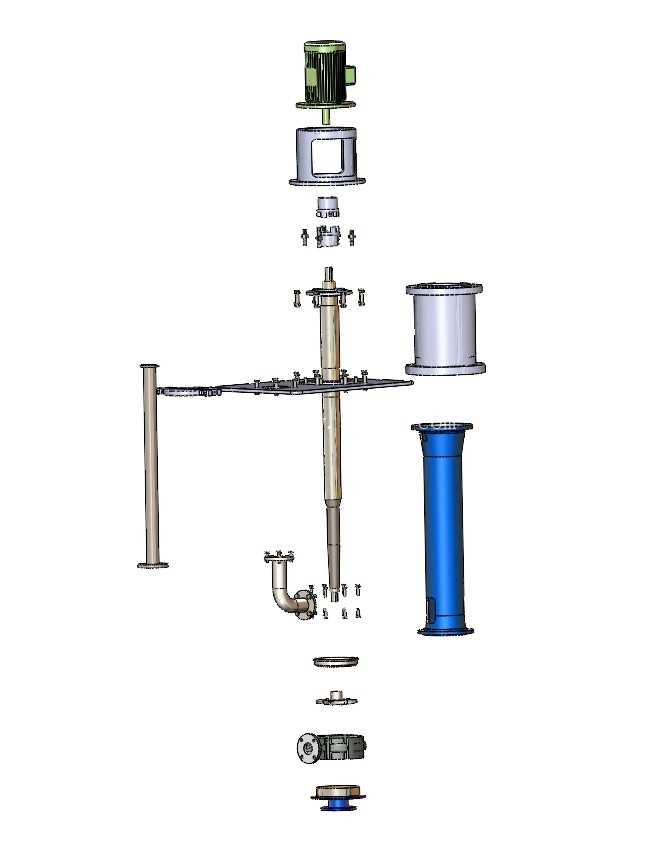

　　从结构设计逻辑来看，这套模型把整机拆成了驱动段、连接密封段、泵体叶轮段、出水导流段几个核心模块，驱动端采用标准立式电机结构，和泵腔之间通过连接支架做刚性固定，支架上预留的安装定位孔，既保证电机轴和泵轴的同轴度公差控制在合理范围，也给密封组件留出了足够的安装空间——毕竟潜水泵的核心失效点大多集中在密封渗漏上，连接段的机械密封腔、静密封垫片的配合尺寸，在模型里都做了明确的结构呈现，设计人员可以直接参考这个配合公差，校核不同扬程工况下的密封承压能力。

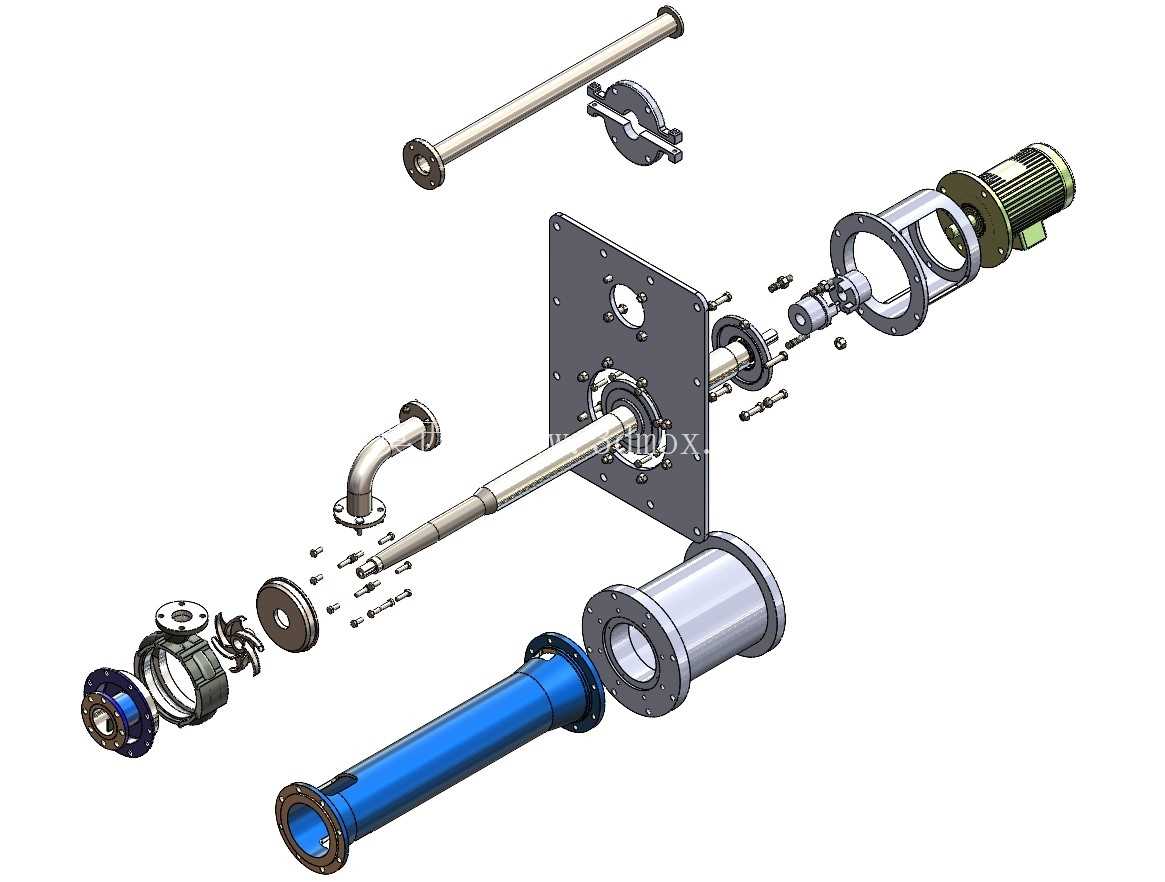

　　泵体段的叶轮、泵壳、进水口滤网的结构，是针对含少量固体杂质的水体输送设计的，流道做了顺滑的圆弧过渡，能减少介质流动时的水力损失，进水端的法兰结构可以根据现场需求对接吸水喇叭口或者滤网组件，避免大颗粒杂物进入泵腔卡滞叶轮。出水段采用弯管加直管的导流结构，出口配置标准法兰接口，能直接对接现场的排水管路，不需要额外做变径转接。从安装边界来看，这套模型里的安装固定板是核心定位基准，板上的螺栓孔位、中心过孔的尺寸，都和泵体连接段的法兰做了对应匹配，现场安装时只需要在集水坑或者水井的顶部预设对应规格的安装基础，把固定板通过螺栓固定牢靠，整机顺着安装孔垂直吊入介质内即可，不需要在水下做额外的固定支撑，安装和后期检修的效率都比较高。

　　要注意的是，这类立式潜水泵的安装必须保证整机垂直，倾斜角度过大会加剧轴封和轴承的偏磨，缩短设备使用寿命，模型里的长轴结构也能直观看到轴系的支撑点分布，设计选型时可以根据实际的液下深度，校核轴的挠度是否在允许范围内，避免运行时出现轴系抖动的问题。另外，模型里呈现的各连接段的螺栓规格、密封垫片的尺寸，都可以作为三维建模时的标准件选型参考，不用再反复核对标准件库的匹配度，对于刚接触泵类结构设计的人员来说，通过爆炸视图能快速理解“电机动力如何传递到叶轮、介质如何从进水口进入泵腔再通过出水管路排出、密封结构如何阻止介质进入电机腔”这几个核心的工作逻辑，比单纯看二维装配图的理解效率高很多。在实际项目应用里，这类泵的选型还要结合输送介质的酸碱度、含固量、温度来调整过流部件的材质，比如输送普通清水可以用常规铸铁材质，输送腐蚀性介质就要换成不锈钢或者衬塑材质，这套模型的结构拆分足够细致，设计人员可以直接在基础结构上替换对应部件的材质参数，快速完成不同工况下的改型设计，不用从零开始搭建整机结构。
