集成调压功能的迷你型气源空气滤清装置

在气动控制系统的气源处理环节，这类集成调压结构的迷你空气滤清装置，是小型气动回路、紧凑型自动化工位、桌面型气动工装里的核心气源处理部件，区别于大流量的三联件组合，它把过滤与调压功能整合在单一本体内，大幅压缩了安装占用空间，适配安装空间受限的小型气动设备场景。从实际工况适配来看，这类装置主要承担两个核心作用：一是滤除压缩空气里携带的液态水滴、固态粉尘颗粒、管路锈蚀碎屑等杂质，避免杂质进入后续气动元件造成阀芯卡滞、密封件磨损、气缸内壁拉伤等故障；二是把上游管网波动的压缩空气压力，稳定调节到下游气动元件适配的工作压力区间，避免压力过高造成元件过载、密封击穿，或是压力不足导致气缸输出力不够、气动执行机构动作不到位的问题。

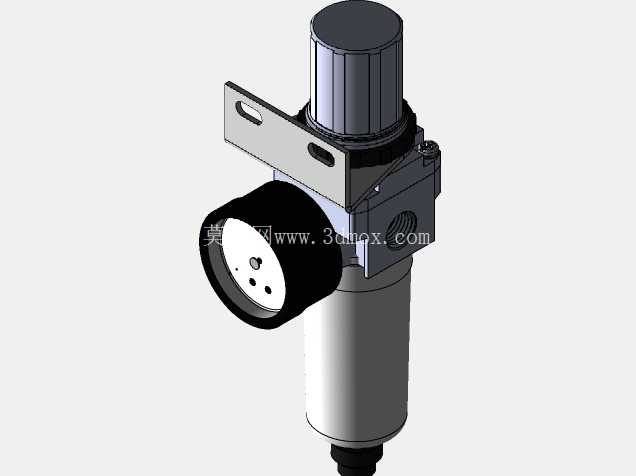

从结构设计逻辑来看，整个装置采用立式同轴布局，上部为调压旋钮与调压膜腔组件，中部为阀体安装基座与进出气接口，下部为过滤芯体与积水杯，侧置的圆形压力表直接与调压后气腔连通，可实时显示输出压力数值，无需额外外接压力表，进一步减少外接管路的泄漏点。安装支架采用L型折弯金属支架，支架上预留两个长圆形安装孔，可适配不同孔距的安装面板，安装时可通过螺栓直接固定在设备机架、气动控制箱侧板或是设备台面下方，安装姿态可根据管路走向选择垂直安装，保证积水杯内的冷凝水可顺利汇集到杯底，不会因为倾斜造成冷凝水被气流二次带入下游管路。进出气接口采用内螺纹设计，可直接对接标准气动软管接头，无需额外转接件，侧置的接口方向可适配水平走向的气源管路，减少管路弯折角度，降低气路压力损失。

过滤部分采用梯度过滤结构，外层为大孔隙导流结构，可拦截大颗粒杂质与液态水滴，内层为精细过滤芯，可过滤5μm级别的细小固态颗粒，冷凝水在离心力与重力作用下沿杯壁下滑汇集到积水杯底部，日常维护时只需按压底部排水阀即可排出积水，无需拆解整个装置。调压部分采用膜片式调压结构，相比活塞式调压结构，膜片的压力响应灵敏度更高，输出压力波动更小，适合对压力稳定性有一定要求的小型气动回路，调压旋钮带锁紧结构，压力调节到位后可锁定旋钮位置，避免设备运行过程中因为振动、误触造成压力偏移。

从安装边界尺寸来看，这类迷你型装置的整体外径控制在较小范围，安装支架的突出长度不会超出阀体侧面过多，压力表的侧向突出尺寸也经过优化，不会在密集安装的阀岛区域造成干涉，整体高度相比分离式过滤、调压元件组合缩短近三分之一，在桌面型小型气动设备、便携式气动工具、实验室小型气动测试台这类空间极度受限的场景里，这种集成式结构的优势非常明显。在实际选型匹配时，需要根据下游气动元件的总耗气量选择对应通径的型号，保证额定流量下的压力降在允许范围内，同时要根据上游气源的杂质含量选择对应过滤精度的滤芯，在粉尘较多的车间场景可选择更高过滤精度的配置，在常规工业环境下标准精度滤芯即可满足使用需求。

建模过程中需要重点关注几个配合尺寸的准确性：一是安装支架的安装孔位间距与孔径，要匹配标准安装尺寸，避免用户安装时出现孔位不对的问题；二是进出气接口的螺纹规格与深度，要符合气动管接头的标准拧入深度，避免螺纹过浅造成接头密封不足，或是过深顶到阀体内腔流道；三是调压旋钮的行程与压力表的安装角度，要保证旋钮调节到最大、最小压力位置时不会和周边结构干涉，压力表的朝向可根据安装需求调整角度，方便操作人员观察压力数值。另外积水杯的透明罩部分要做壁厚均匀处理，保证可视性的同时满足气压强度要求，底部排水阀的按压行程要设计合理，既不会因为误碰造成排水，也不会因为按压力度过大造成操作困难。
