法兰连接电动球阀工业结构设计

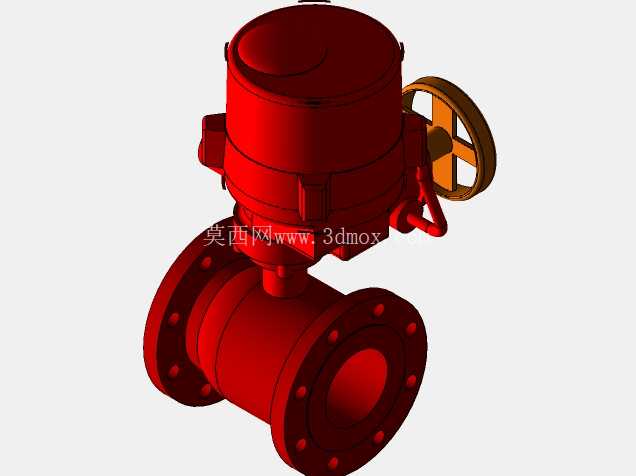

　　在石化输送、市政给排水、化工制程、暖通空调这类需要对管路内流体通断、流量进行远程控制的场景里，电动法兰球阀一直是管路系统里的核心控制部件，相比手动球阀，它不需要操作人员抵达现场操作，搭配电控系统就能实现远程启闭、开度调节，在高空布设、高危介质输送、自动化产线管路里的应用占比逐年提升。这款电动球阀的整体结构分为上部电动执行机构、下部法兰式阀体两大部分，执行机构侧部附带手轮操作结构，是典型的电手动一体化设计，日常工况下靠电力驱动实现阀杆转动，遇到断电、电控系统故障的检修场景，操作人员可以直接扳动侧部手轮完成应急启闭，不会因为动力中断导致管路失控，这点在输送易燃易爆介质、高压工艺流体的管路上是硬性设计要求，能大幅降低故障状态下的安全风险。

　　从结构设计逻辑来看，下部阀体采用直通式法兰连接结构，流道为全通径设计，介质流经阀体时的流阻几乎和同管径的直管段一致，不会出现明显的压损，也不容易在阀腔内部积存介质杂质，适合输送带少量固体颗粒的流体、高粘度流体，不会像截止阀那样因为流道弯折出现积料、堵塞的问题。阀体两端的法兰采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，安装时可以和同压力等级、同通径的管路法兰直接配对，不需要额外加工转接结构，法兰密封面的粗糙度、平面度都按照管路法兰的通用公差要求设计，搭配金属缠绕垫片或者橡胶垫片就能实现可靠密封，不会出现法兰面渗漏的问题。上部的电动执行机构采用密封式壳体设计，壳体的防护等级可以满足常规工业车间、室外露天布设的要求，能阻挡日常的粉尘、喷淋水进入执行机构内部，避免内部的电机、传动齿轮、电控元件因为进灰进水出现卡滞、短路问题。执行机构和阀体之间的阀杆密封采用多重填料密封结构，能避免阀杆转动位置出现介质外漏，阀杆和球体之间采用防脱结构设计，哪怕管路内部出现压力冲击，阀杆也不会被介质压力顶出造成外漏事故。

　　侧部的手轮和执行机构内部的传动结构之间设置有离合装置，电动驱动状态下手轮不会随动转动，避免操作人员误碰被转动的手轮剐蹭，需要手动操作时只要扳动离合手柄切换到手动档位，就能轻松转动手轮带动球体转动，操作力矩经过传动结构减速，哪怕是大通径高压力等级的球阀，单人也能完成启闭操作，不需要借助加力杆。从安装边界来看，这款球阀的整体高度、法兰外径、侧部手轮的外伸尺寸都经过合理排布，安装时不需要在管路上预留过大的操作空间，手轮的安装高度刚好适合站立操作，执行机构顶部的接线口位置预留了足够的接线空间，布设控制电缆时不会和周边管路、支架产生干涉。

　　球体部分采用固定球结构设计，相比浮动球结构，它能承受更高的管路压力，在高压大口径管路上使用时不会因为介质压力把球体压向出口侧的阀座导致操作力矩变大，阀座采用弹性密封结构，磨损后能自动补偿密封面的间隙，长期使用也能保持可靠的密封性能，不会出现内漏问题。在实际选型应用时，这款球阀可以适配水、蒸汽、油品、部分弱腐蚀性化工介质的管路控制，根据不同的介质温度、腐蚀特性，可以更换对应的阀座、球体、阀体材质，满足不同工况的使用需求，执行机构可以选配开关型、调节型两种控制模式，开关型用于只需要通断控制的管路，调节型可以根据控制信号调整球体的开度，实现管路流量的精准调节，适配自动化制程的流量控制需求。建模过程中对各个部件的装配间隙、配合公差都做了还原，比如阀杆和轴套的配合间隙、法兰螺栓孔的位置度、球体和阀座的密封配合面尺寸都按照实际加工要求设置，不管是用于方案选型阶段的管路排布模拟，还是用于阀门结构的教学演示、改进设计参考，都能还原真实产品的装配关系和尺寸边界，不会出现和实际产品安装尺寸偏差过大导致的管路干涉问题。
