工业管道用自力式压力调节装置结构设计

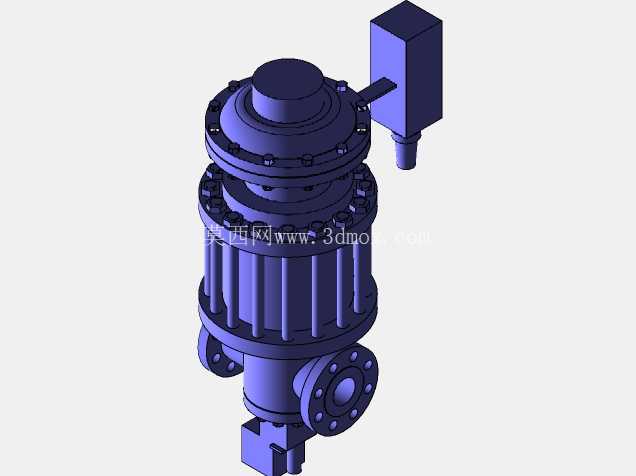

　　在油气集输场站、城市燃气管网、化工流体输送工段这类需要稳定管线压力的场景里，压力调节类阀件是保障系统压力平稳、避免超压泄放或下游压力不足的核心部件，本次呈现的调节装置结构，针对气体介质工况做了适配性设计，可直接用于中低压气体输送管线的压力闭环调节。从结构布局来看，装置主体采用立式筒状结构，上部为膜片执行机构腔室，通过法兰螺栓与下部阀体实现刚性连接，执行机构侧置的信号取压管直接连通下游管线，无需额外外接控制气源，依靠介质自身压力变化驱动阀瓣动作，这种自力式结构省去了外部控制回路的布线布管工作，在野外无外接动力源的场站场景中适配性极强。

　　阀体下部设置两个带法兰接口的流道，分别对应介质的入口与出口，法兰采用标准凸面密封结构，可直接与同压力等级的工业管线法兰配对安装，侧方预留的安装支脚可直接固定在管线支架或混凝土基础上，安装时需保证执行机构上部膜片腔处于垂直向上状态，避免倾斜导致膜片受力不均引发调压偏差。设计过程中，执行机构的膜片有效作用面积经过反复核算，匹配不同调压弹簧的刚度区间，可覆盖0.01MPa到0.4MPa的常见下游调压需求，阀瓣与阀座的密封面采用堆焊硬质合金结构，针对含少量杂质的气体工况，密封面抗冲蚀性能较普通铜质密封提升三倍以上，阀杆部位设置双重填料密封结构，下部为PTFE成型填料，上部为防尘密封圈，既避免介质沿阀杆外漏，也可阻挡外部粉尘进入阀腔磨损运动部件。

　　装置上部的接线盒结构用于内置阀位反馈模块，可将阀瓣的实时开度信号转化为标准电信号上传至站控系统，方便运维人员远程监控调压阀的工作状态，无需现场逐一巡检。从安装边界来看，装置整体高度控制在同通径截止阀的1.2倍范围内，侧方执行机构与接线盒的外伸尺寸不超过阀体通径的1.5倍，在管线排布密集的工艺管廊中安装时，不会与相邻管线或保温层产生干涉，法兰连接孔的位置度公差严格控制在0.2mm以内，现场配对安装时无需额外修配即可完成对接。流道设计采用流线型过渡结构，介质从入口进入阀腔后沿导流面平缓流向阀瓣节流区域，避免直角流道产生的局部涡流，可有效降低气流噪声，在额定流量下的流阻系数控制在3.5以内，较同通径的普通调压阀压损降低15%左右。

　　日常运维过程中，上部执行机构的膜片腔可通过拆卸顶部法兰盖完成膜片更换，无需将整个阀体从管线上拆下，大幅缩短检修停机时间，阀瓣组件可从下部检修口取出，密封面磨损后可直接更换阀瓣密封垫，无需整体更换阀件，降低全生命周期的运维成本。针对低温气体输送工况，阀体外部可直接包覆标准厚度的保温层，执行机构的外露运动部件预留了保温安装间隙，不会因保温层包覆影响阀杆的正常动作，侧置的取压管采用倾斜向下布置，避免管线内的凝液积聚在取压管内导致信号传递失真，保障调压动作的灵敏度。
