燃气供暖用水浴式加热换热盘管结构

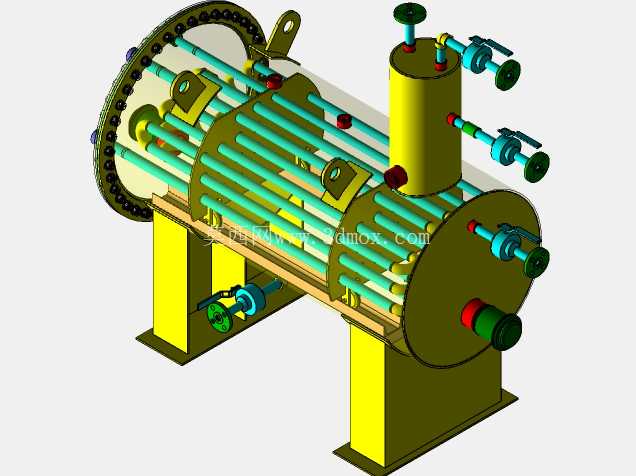

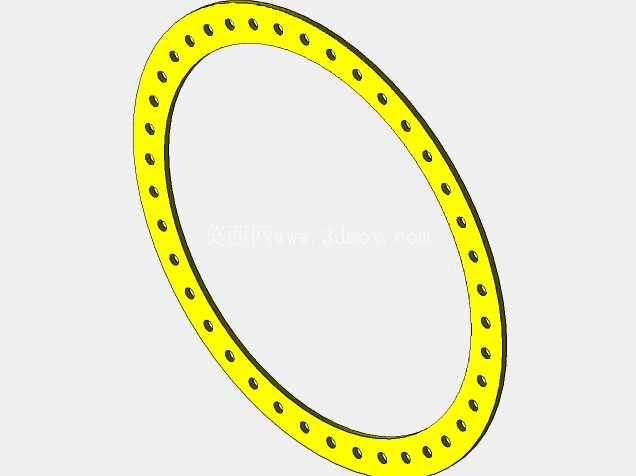

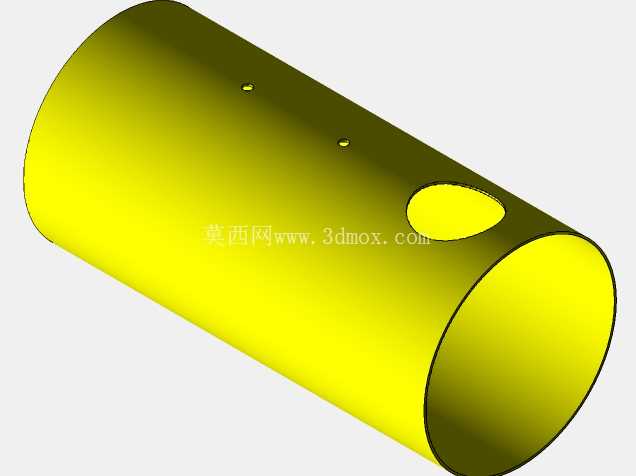

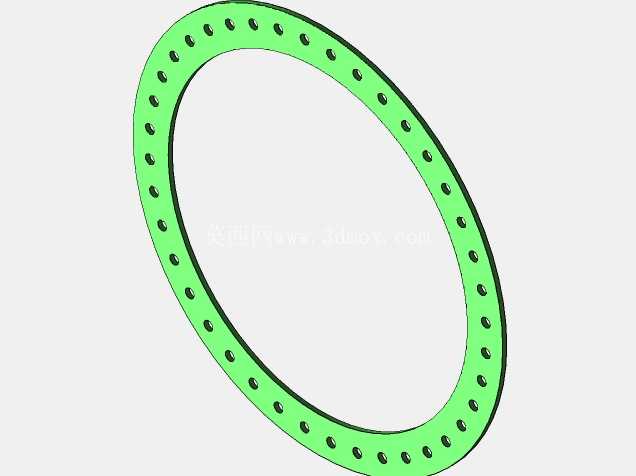

在民用分户燃气供暖、小型商用区域供暖的换热单元中，水浴式加热结构是保障低温工况下换热稳定性的核心组件，这套盘管式换热结构的设计，完全围绕气水换热的效率需求与安装适配性展开，没有冗余的装饰性结构，每一处弯折、管径选择都对应实际运行中的工况约束。从实际应用场景来看，这类结构多集成在燃气供暖炉的水套腔体内部，燃气燃烧产生的高温烟气首先在腔体内与中间介质水完成初步热交换，被加热的水体再浸没整套盘管结构，盘管内部循环流动的供暖回水在流动过程中持续吸收水浴热量，升温后输送至末端散热设备，相比直接火管换热的结构，水浴式的换热过程更温和，不会出现局部管壁温度过高导致的结垢、烧蚀问题，同时水套的蓄热特性可以缓冲燃气燃烧的负荷波动，避免出水温度骤升骤降影响供暖体验。

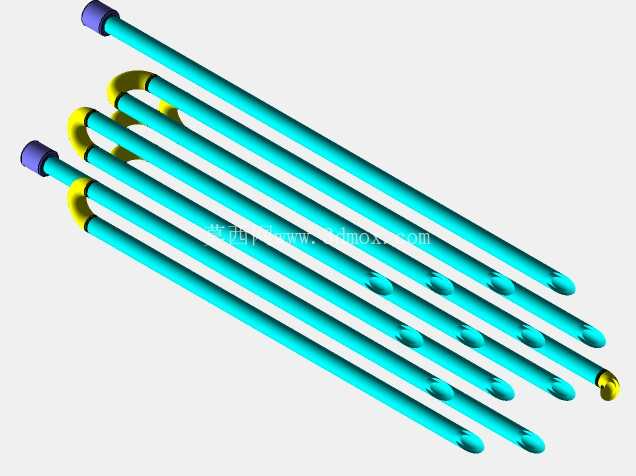

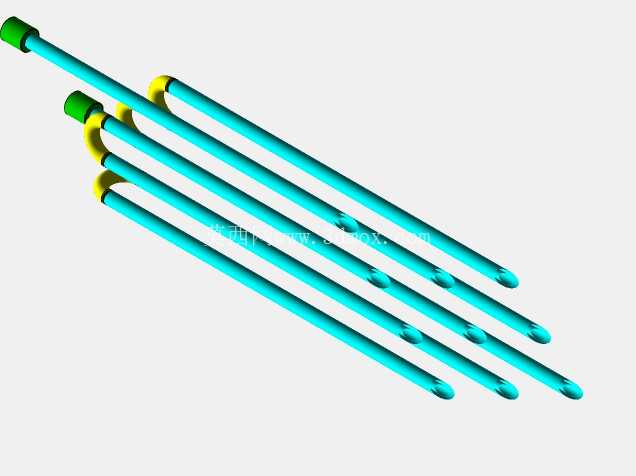

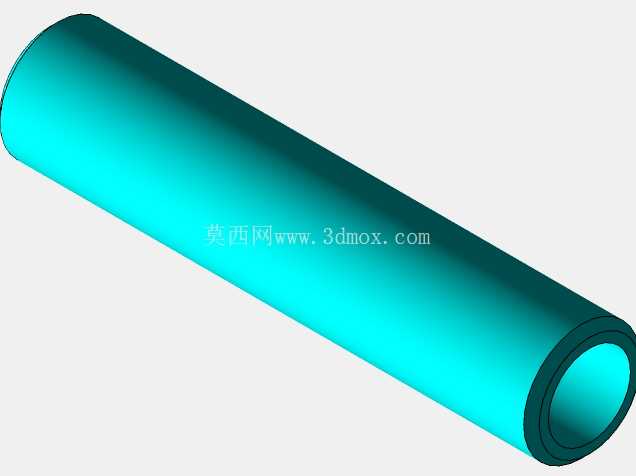

从功能特性上看，这套多回程并联的盘管结构，通过连续的U型弯折大幅延长了介质在换热区域内的流动路径，在有限的腔体空间内最大化换热接触面积，盘管端部采用等径紫铜封堵结构，保证焊接密封性的同时减少端部流阻，每段平行管段的间距经过精准计算，既保证管间水体可以自由对流，不会出现流动死区影响换热效率，也避免间距过大导致整体结构尺寸超标，无法适配常规燃气炉的水套安装腔。盘管整体采用等径直管设计，没有采用变径结构，是因为供暖循环水的流量在整个管程中保持稳定，等径结构可以维持稳定的管内流速，流速控制在0.8-1.2m/s的区间内，既不会因为流速过低导致管内杂质沉积堵塞，也不会因为流速过高增加循环泵的负载损耗。

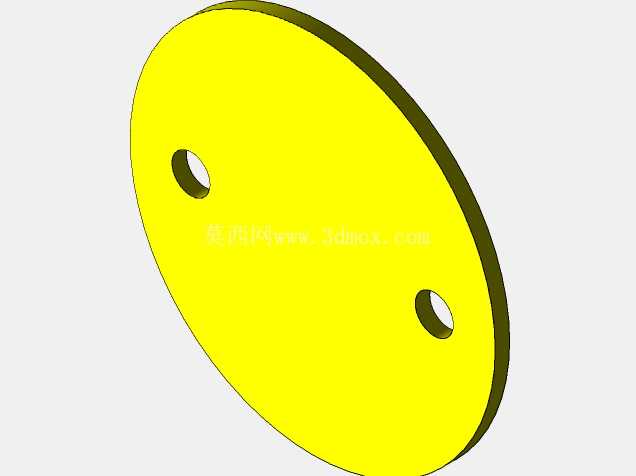

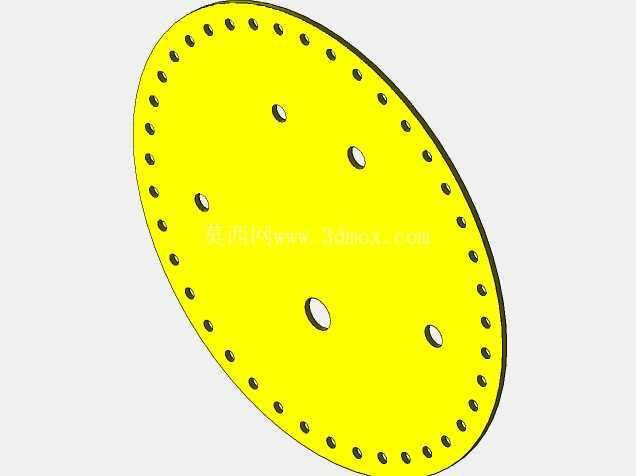

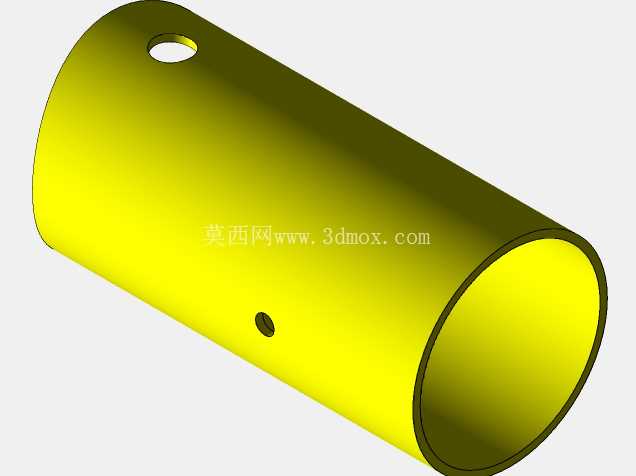

设计过程中首先要确定的是总换热面积，根据目标供暖负荷、水浴侧与管内介质的平均温差、换热系数反推所需的管壁接触面积，再结合选定的管材管径，计算出所需的总管长，之后根据安装腔体的长宽边界，将总管长拆分为多段平行直管段，通过U型弯连接形成连续流道，弯折处的弯曲半径严格控制在管径的2.5倍以上，避免弯管过程中出现管壁褶皱、壁厚减薄超差的问题，保证管路的承压能力满足供暖系统1.0MPa的工作压力要求。盘管两端的连接端采用同管径延长设计，伸出水套腔体的部分预留足够的密封安装长度，方便与外部供暖管路通过活接或者焊接方式连接，端部的封堵端帽采用与管材同质的材料，焊接时可以保证焊缝材质一致，减少不同材质热膨胀系数差异导致的长期使用渗漏风险。

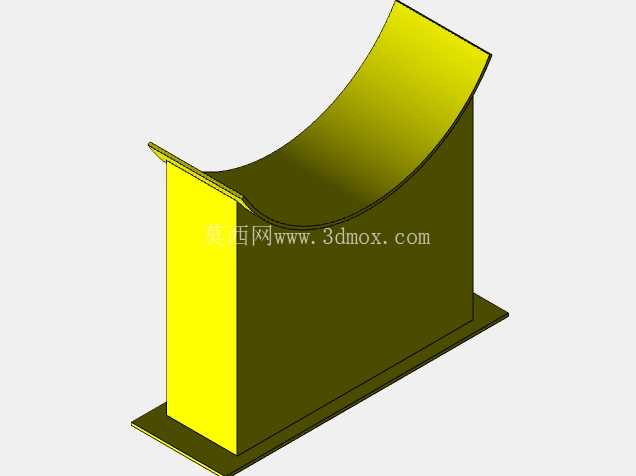

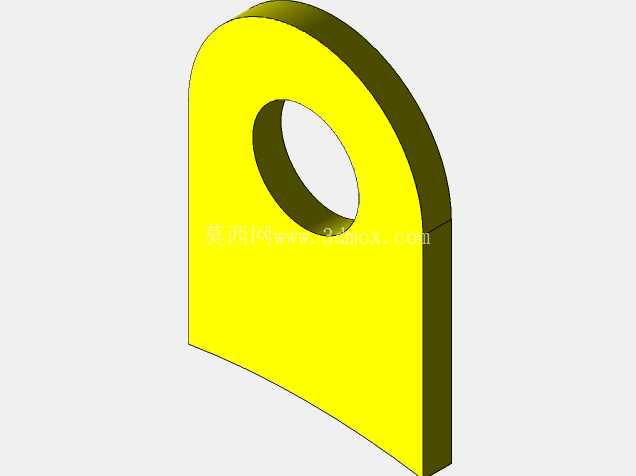

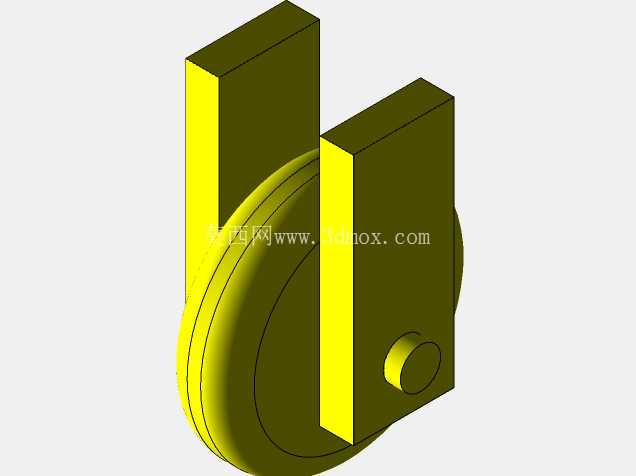

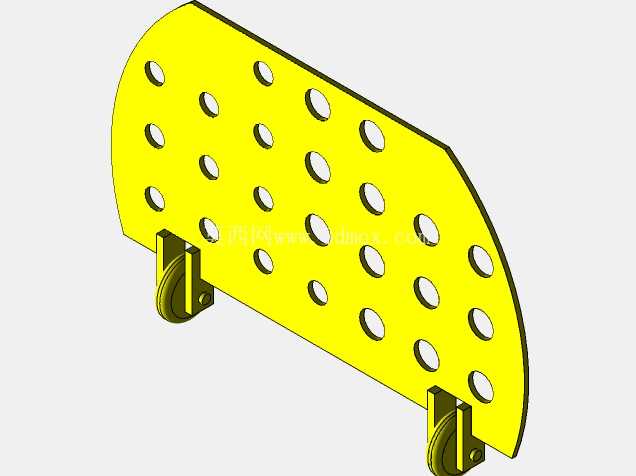

从安装边界来看，整套盘管结构的整体外轮廓为规则的长方体排布，平行管段的长度统一，两端的U型弯对齐排布，没有突出的不规则结构，安装时可以整体从水套的侧部检修口推入，不需要在腔体内进行复杂的拼接作业，降低生产装配的难度。管段之间的定位通过管壁上的凸起定位点实现，这些一体成型的小凸点可以保证相邻管段的间距在装配和运行过程中保持一致，不会因为水流冲击、温度变化导致管段移位贴合，影响水浴侧的对流换热效果。在实际选型适配时，只需要核对盘管的整体长宽高尺寸是否匹配水套内部的安装空间，核对接口管径与外部供暖管路的管径是否匹配，同时核算总换热面积是否满足对应供暖面积的热负荷需求即可，不需要对结构进行大幅修改，适配性较强。

不同于管壳式换热器的复杂折流板、管板结构，这种沉浸式盘管结构的流道简单，管内介质的流动阻力更小，对循环泵的扬程要求更低，同时沉浸式的结构没有复杂的密封面，长期运行的渗漏风险更低，维护时只需要定期对管内壁进行除垢处理即可，不需要拆解复杂的内部组件，非常适合小型燃气供暖设备的应用场景。设计时也充分考虑了热胀冷缩的补偿问题，多段U型弯的结构本身就具备一定的形变补偿能力，当盘管被加热伸长时，U型弯段可以通过微小的弹性形变吸收热伸长量，不需要额外加装膨胀节，简化了整体结构，也减少了潜在的泄漏点。
