美标内丝外丝转换活接管道接头

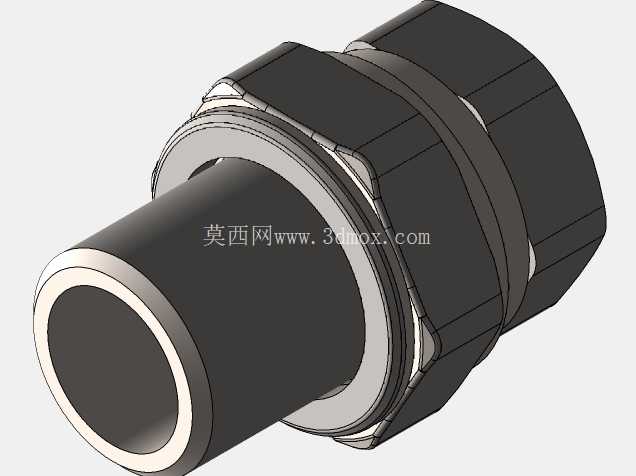

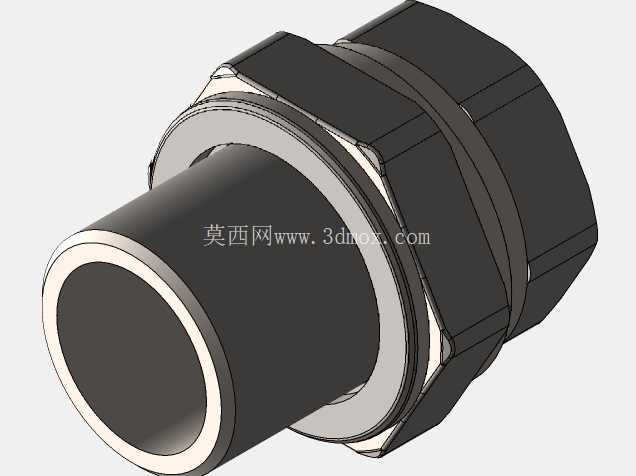

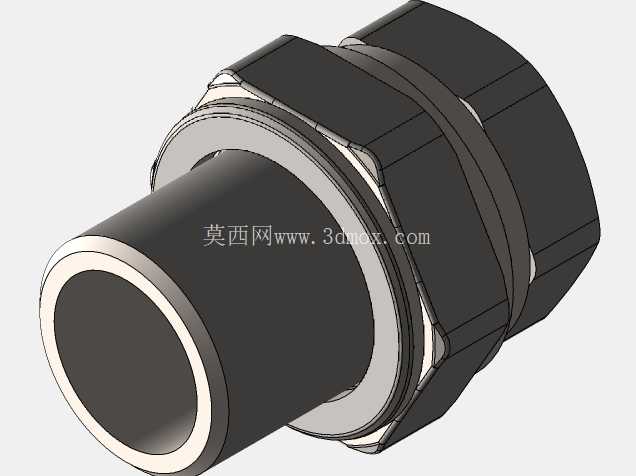

　　这款管道活接接头主要应用在民用给排水、暖通循环水、小型工业流体输送的管路布设场景中，在需要频繁拆装检修的管路节点、不同管径管路的转接位置、以及后期需要调整管路走向的布设段，这类活接结构的接头能大幅降低施工与后期维护的操作难度。不同于普通的直接头或者对丝接头，这款接头采用了分体式活接结构，一端为承插焊接端，可与PPR、PE等塑料管材或者薄壁金属管材通过热熔、氩弧焊接的方式实现固定密封连接，另一端为内螺纹接口，配套G1、G3/4、G1/2三种常用英制管螺纹规格，可直接与外螺纹的阀门、水表、水泵进出口、卫浴终端等部件实现螺纹密封连接，中间的六角锁紧螺母是整个结构的核心功能件，安装时不需要转动两端已经固定好的管路或者设备，只需要旋转中间的锁紧螺母，就能将两端的密封面压紧，实现无渗漏连接，后期拆卸维护时也只需要松开中间的锁紧螺母，不需要转动两侧的管路，避免了传统螺纹接头拆装时需要扭动整段管路、容易造成管路变形或者接口松动的问题。从设计思路上看，这款接头的结构完全围绕管路安装的实际痛点展开，首先是密封结构的设计，两端对接位置采用了平面硬密封加橡胶密封圈的复合密封形式，金属密封面负责承受管路的轴向压力与径向拉扯力，嵌入式的丁腈橡胶密封圈负责填充密封面的微观间隙，即使在0-80℃的常规水暖工况、1.6MPa的公称压力下，也能保证长期使用不出现渗漏，不需要额外缠绕生料带或者涂抹密封胶，降低了施工时的人为操作误差带来的渗漏风险。

　　其次是受力结构的设计，中间的锁紧螺母采用了大六角外形，对边尺寸符合常规管钳、活动扳手的夹持标准，安装时不需要特制工具，普通水暖施工工具就能完成锁紧操作，螺母的壁厚经过受力校核，在达到规定锁紧扭矩时不会出现滑牙、开裂的问题，两端的主体结构壁厚均匀，流道位置做了等径过渡设计，没有突兀的缩径或者台阶，流体通过时的局部阻力损失比普通异径接头降低30%以上，不会在接头位置形成明显的紊流，减少了管路运行时的水流噪音与杂质沉积问题。

　　从外形尺寸与安装边界来看，这款接头的整体轴向长度控制在同规格普通直接头的1.2倍以内，不会因为采用活接结构就占用过多的管路安装空间，在狭小的管道井、吊顶内的管路布设场景中也能顺利安装，承插端的外径尺寸严格匹配对应规格管材的承插深度要求，插入后有明确的定位台阶，施工时不需要额外测量插入深度，避免了插入不到位导致的焊接强度不足或者插入过深导致的流道堵塞问题，螺纹端的螺纹长度符合英制管螺纹的标准旋合长度要求，旋合后有足够的啮合牙数，即使在管路存在轻微震动的工况下，也不会出现螺纹松脱的问题。

　　接头的所有棱角位置都做了倒钝处理，没有尖锐的毛刺或者飞边，施工时不会划伤操作人员的手部，外表面的粗糙度控制在Ra6.3以内，既不会因为过于光滑导致工具夹持时打滑，也不会因为过于粗糙容易积存污垢、影响后期的管路清洁。在实际选型应用中，需要注意根据管路的实际输送介质选择对应的密封圈材质，如果是输送饮用水的管路，需要更换为食品级硅胶密封圈，如果是输送温度较高的采暖热水，可以更换为氟橡胶密封圈，适配不同的工况温度与介质兼容性要求，安装时锁紧扭矩需要控制在合理范围内，避免扭矩过大导致密封圈被过度挤压出现永久变形，反而影响密封效果，扭矩过小则会导致密封面压合不紧出现渗漏，常规施工时用12寸活动扳手锁紧至密封圈产生15%左右的压缩量即可达到最佳密封效果。
