巴哈SAE赛事专用两级减速齿轮箱

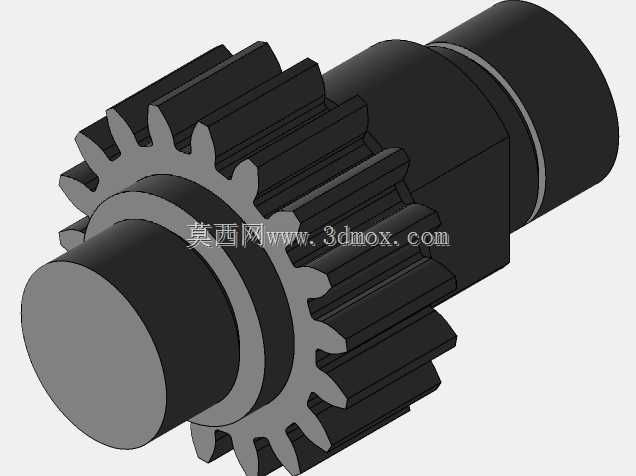

　　在巴哈SAE越野赛事的动力传动链路里，减速齿轮箱是衔接动力输出端与行走机构的核心部件，这款两级减速齿轮箱的设计完全围绕赛事工况的扭矩需求展开，没有冗余的结构设计，所有参数匹配都指向非铺装路面的大扭矩输出特性。从实际应用场景来看，巴哈赛车需要面对泥泞、砂石、陡坡等复杂路况，动力源输出的高转速低扭矩特性无法直接驱动车轮，必须通过齿轮组的啮合传动完成转速降低、扭矩放大的过程，这款齿轮箱采用两级齿轮啮合的传动方案，总共配置4个齿轮完成动力传递，第一级为小齿数主动齿轮与大齿数从动齿轮啮合，完成第一次减速增扭，动力传递到与第二级主动齿轮同轴安装的第一级从动齿轮后，再通过第二级小齿数主动齿轮与更大齿数的从动齿轮啮合，完成第二次减速增扭，最终输出的扭矩可以满足赛车在极限爬坡、脱困工况下的动力需求。

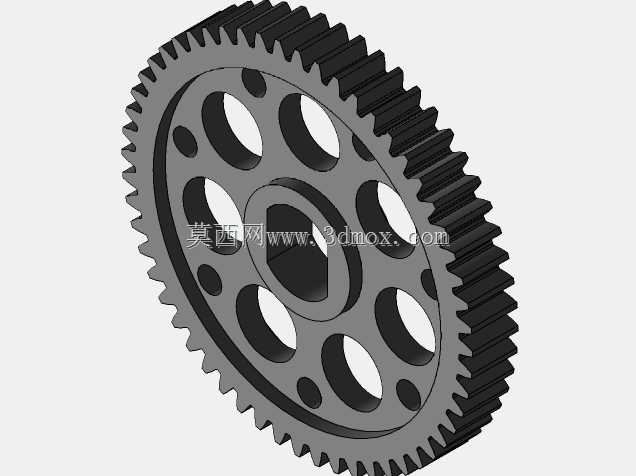

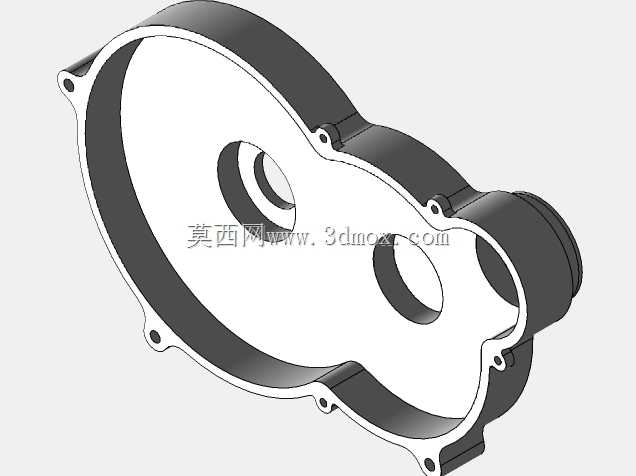

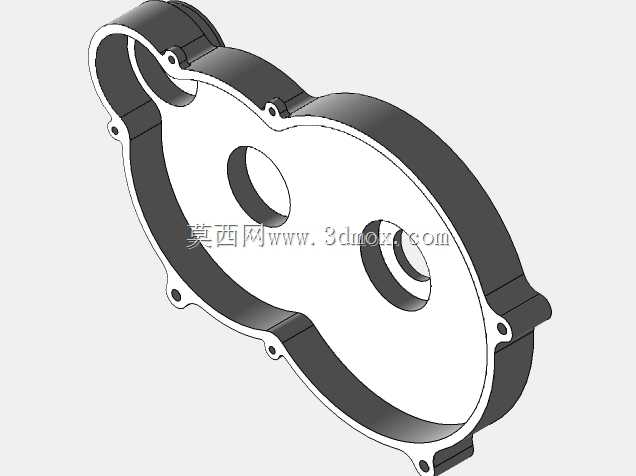

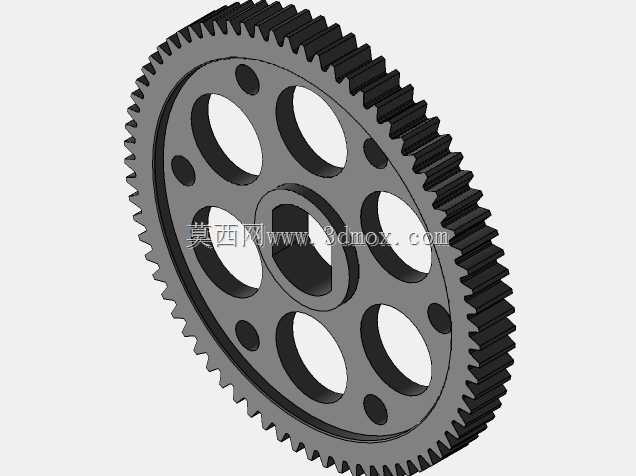

　　从设计思路上看，这款齿轮箱的齿数匹配经过了严谨的传动比计算，四个档位对应的齿轮齿数分别为17齿、56齿、18齿、73齿，两级传动的总传动比分配兼顾了传动效率与扭矩放大倍数，第一级传动比设置略小于第二级，这样可以让高速级的齿轮承受更小的扭矩，降低高速运转时的齿轮负载，减少齿面磨损与传动噪音，同时让低速级的大齿轮承担主要的扭矩放大功能，匹配越野场景下的低转速大扭矩输出需求。箱体的结构设计采用封闭式壳体，内部预留了齿轮啮合的润滑空间，可以容纳润滑油脂对啮合齿面进行持续润滑，避免赛事过程中长时间高负载运转出现齿面胶合、点蚀的失效问题。

　　从安装边界来看，这款齿轮箱的输入轴端匹配常规小型内燃机的输出轴安装尺寸，输出轴端对应巴哈赛车的半轴连接接口，箱体的安装孔位按照赛事钢管车架的安装空间做了适配，整体外形尺寸紧凑，不会占用过多的车架布置空间，同时箱体的壳体壁厚经过强度校核，在满足轻量化要求的前提下，可以承受越野工况下的冲击载荷，不会因为飞石撞击、车架形变出现箱体开裂的问题。齿轮的齿形采用标准正齿轮设计，加工工艺成熟，装配时的啮合间隙调整便捷，赛事现场如果出现齿轮磨损故障，可以快速完成备件更换，不需要复杂的调校过程。

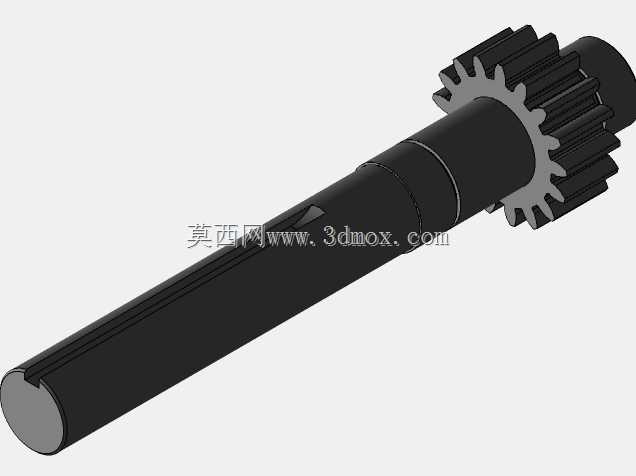

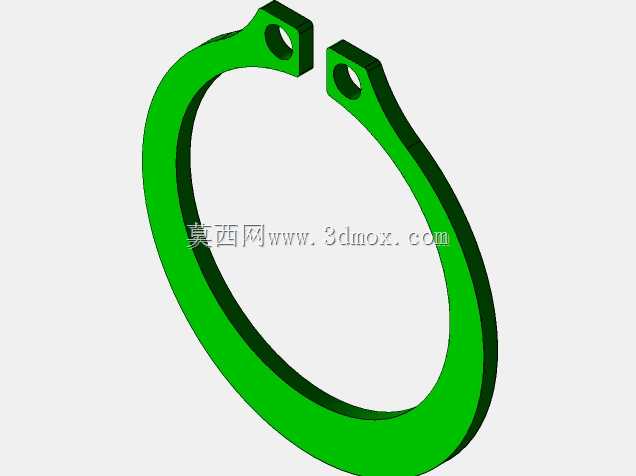

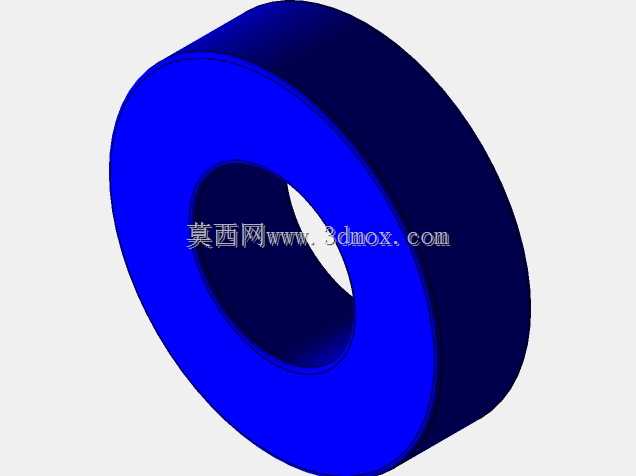

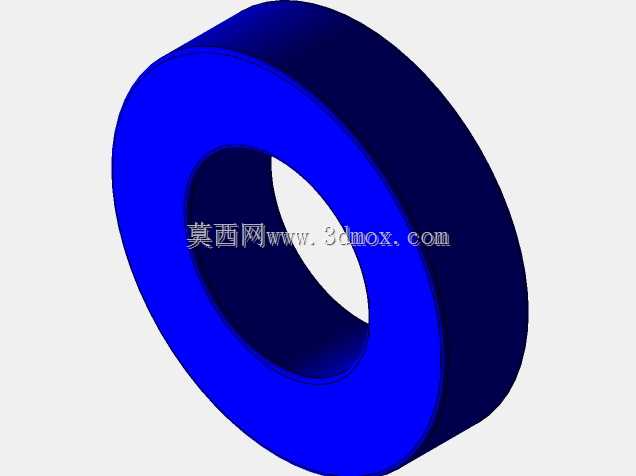

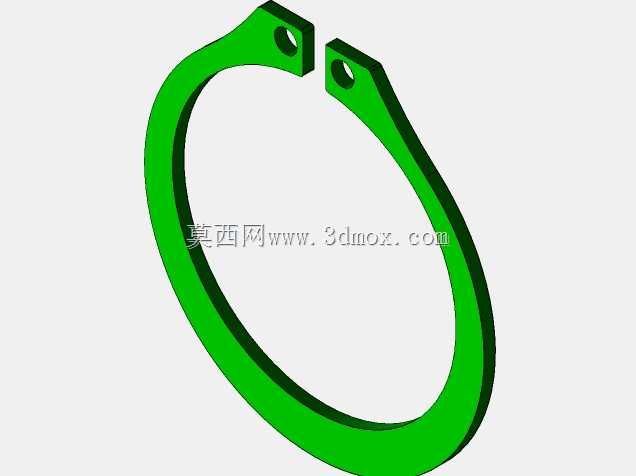

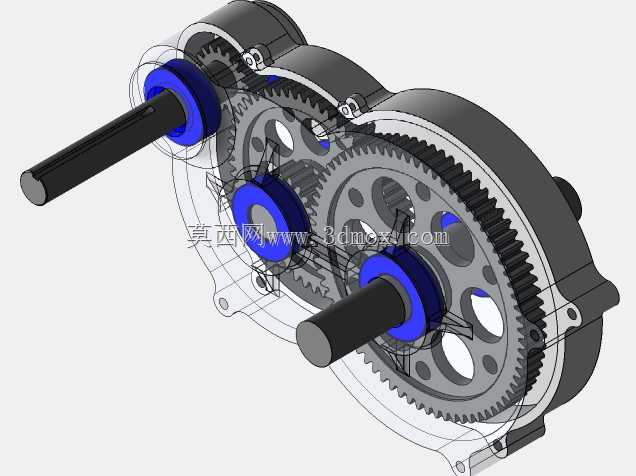

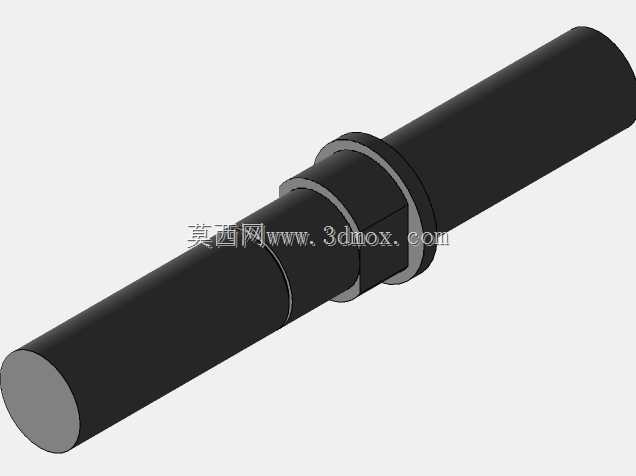

　　在实际使用过程中，这款齿轮箱的动力传递路径清晰，动力从输入轴进入后，第一级小齿轮带动第一级大齿轮完成第一次减速，动力通过同轴连接的第二级小齿轮传递到第二级大齿轮，最终从输出轴传递到车轮，每一级的转速降低比例都经过赛事场景的实际验证，既不会因为传动比过大导致赛车最高车速无法满足赛事要求，也不会因为传动比过小导致爬坡、脱困时扭矩不足。齿轮的轴向定位采用卡圈与轴肩配合的方式，结构简单可靠，不会在长时间颠簸工况下出现齿轮轴向窜动的问题，轴承选型匹配齿轮轴的径向负载需求，可以承受越野路面带来的径向冲击载荷，保证传动过程的稳定性。
