有线光电鼠标外壳结构三维数模

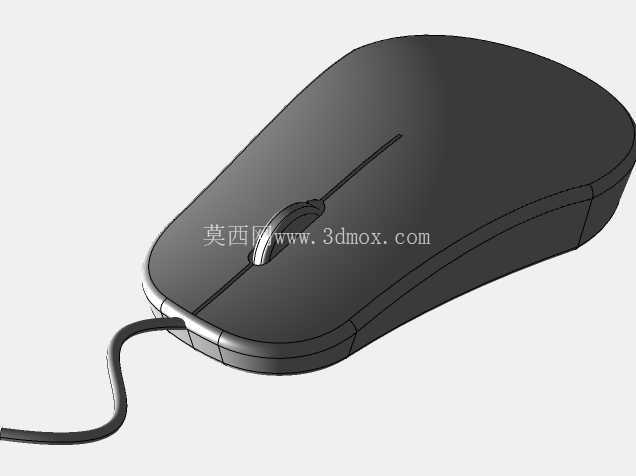

　　这套三维数模围绕桌面有线光电鼠标的整机外观与内部装配边界展开，建模过程中先从人手握持的人机曲面入手，将上盖的掌心支撑弧度、左右按键的分模线、滚轮安装槽以及前端出线位置逐一固化。上壳曲面采用连续过渡的自由曲面构建，指根贴合区保留轻微内凹，避免长时间握持时掌心悬空；左右按键与上盖之间预留均匀的活动缝隙，缝隙宽度控制在按键按压行程不发生干涉的范围内，滚轮座居中布置，两侧留出编码器与支架的安装空间。

　　从实际使用场景看，这类鼠标面向普通办公工位、工控操作台、学校机房以及固定台式电脑外设配套，线缆从鼠标前端正中引出，出线口做了防弯折过渡，根部预留护套长度，减少拖动时线材根部反复折损。底壳部分需要容纳PCB板、光学透镜、发光元件与配重块，数模中把底壳的螺钉柱、卡扣位、脚垫粘贴槽和透镜开孔位置同步表达，脚垫槽分布在底壳前后四角，保证鼠标在垫面滑动时四点平稳接触，不会出现翘动。

　　结构设计上，上下壳采用周边卡扣加螺钉柱的组合固定方式，螺钉柱隐藏在脚垫或贴纸下方，外观面不露出紧固点；前端线缆入口处设置压线结构，装配后线材被壳体夹紧，外力拉扯时不会直接作用到内部电路板焊点。滚轮组件位于按键分缝后方，滚轮表面带防滑齿形，下方对应中置按键微动，左右按键下方分别预留微动开关的按压凸点，凸点高度与微动行程匹配，保证按压触发行程清晰。

　　外形边界方面，整机长宽高按照常规桌面鼠标的握持比例控制，底部光学开孔位于鼠标重心偏下位置，透镜与桌面之间保留标准对焦高度，开孔周围做遮光围边，减少环境杂光进入光学传感器。数模同时表达了线材的自然弯曲走向，便于检查出线角度与桌面拖拽干涉；壳体壁厚沿曲面均匀过渡，螺钉柱根部增加加强筋，防止装配拧紧时柱位发白断裂。对于外设结构工程师而言，该数模可用于核对上下壳分模、按键行程、滚轮装配、PCB堆叠以及脚垫布局，也可作为同类有线输入设备外观改型与结构评审的参考。
