32A黄铜内螺纹手动球阀结构设计

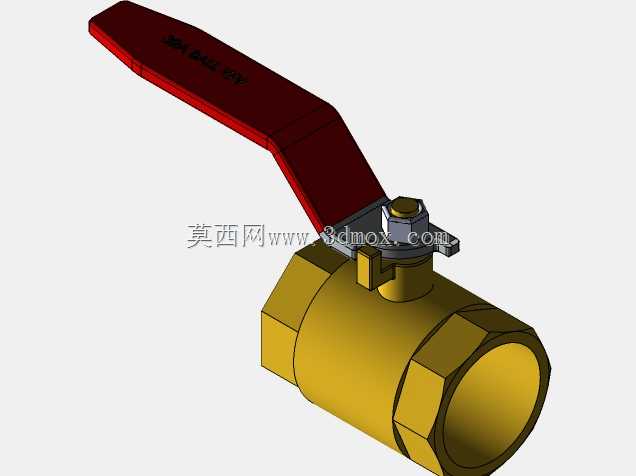

这款32A通径的黄铜球阀，主要面向民用给排水、小型暖通循环、低压气动回路以及普通工况的流体输送管路做通断控制使用，日常在户内供水支管、小型设备冷却水回路、压缩空气分支管路中都能见到这类产品的身影，相比同通径的闸阀、截止阀，它的流阻更小，全开状态下介质流通几乎没有额外压损，开关行程仅需90度转动手柄，操作便捷性优势明显。从结构设计来看，整体采用一体式黄铜锻压阀体，两端为标准内螺纹连接接口，通径与公称尺寸严格匹配32A管路的安装要求，安装时无需额外焊接法兰，直接在管路螺纹端缠绕密封生料带即可拧入固定，安装边界紧凑，不需要预留过长的操作空间，适合狭小管井、设备内部密集排布的管路场景使用。阀芯采用通孔式黄铜球芯，密封副搭配聚四氟乙烯阀座，依靠阀杆上端的压紧螺母调整密封预紧力，既可以保证低压状态下的密封可靠性，也能避免预紧力过大导致开关扭矩过高，手柄采用加长杠杆式结构，红色涂装便于现场操作人员快速识别阀门状态，手柄与阀杆采用扁方定位配合，开关到位时有明确的机械限位，手柄平行于管路方向为全开状态，垂直于管路为全关状态，现场巡检时无需凑近观察就能快速判断阀门启闭状态。设计过程中优先考虑了民用及普通工业场景的通用性，阀体壁厚满足1.6MPa公称压力的强度要求，阀杆处设置了双重密封结构，避免长期使用后出现介质沿阀杆渗漏的问题，所有与介质接触的部件均采用黄铜材质，具备一定的抗锈蚀能力，适配水、非腐蚀性气体、轻度油性介质的输送需求，不会因为长期接触普通自来水出现锈蚀卡涩的问题。从安装适配性来看，整体外形尺寸遵循通用球阀的安装规范，两端螺纹的同轴度、端面平行度都控制在合理公差范围内，安装后不会出现管路别劲、密封面受力不均导致渗漏的问题，手柄的转动半径经过优化，即使相邻管路排布间距较小，也不会出现开关手柄时与旁边管路、设备部件干涉的情况，日常维护时仅需定期检查阀杆压紧螺母的松紧度，不需要拆解阀体即可完成常规的密封调整，后期运维成本极低。
